Новинка! АСЕ-1768 USB/LAN 8-канальный модуль дискретного ввода-вывода

Новинка! АСЕ-1768 USB/LAN 8-канальный модуль дискретного ввода-вывода

27.02.2017

Новый USB/LAN 8-канальный модуль дискретного ввода-вывода Актаком АСЕ-1768 предназначен для дистанционного контроля состояния датчиков (дискретные датчики, выходы которых имеют два состояния – наличие, либо отсутствие контактной разности потенциалов), дистанционного контроля датчиков с аналоговым выходом и управления устройствами с дискретными входами, которые могут коммутироваться однопозиционными реле. Все входы и выходы, кроме входов АЦП (аналого-цифрового преобразователя), гальванически развязаны от внутренней схемы АСЕ-1768 USB / LAN модуля дискретного ввода – вывода.

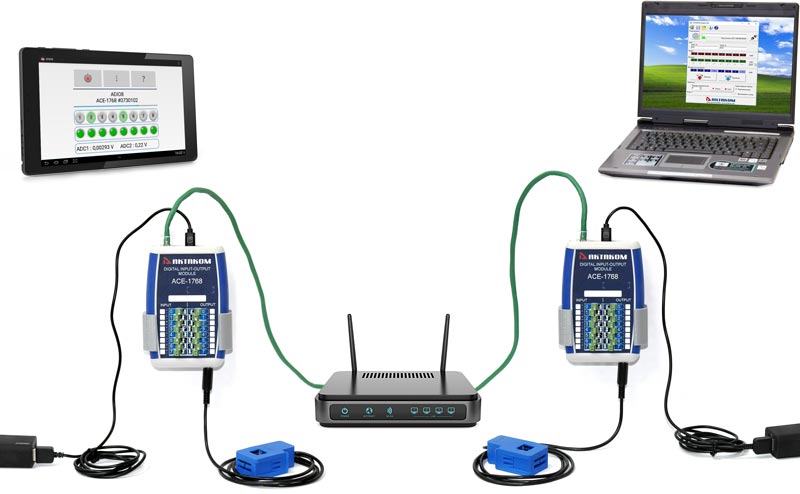

Модуль имеет 8 дискретных входов, 2 входа аналого-цифрового преобразователя и 8 выходов. Все дискретные входы и выходы имеют светодиодную индикацию состояния (включено/выключено). Модуль ACE-1768 выполнен в виде приставки к компьютеру (ПК). Чтение состояния входов и управление выходами осуществляется от компьютера локально через интерфейс USB или удаленно через сеть Ethernet.


Технические характеристики

Общие параметры:

  • Напряжение питания – 4.5 – 5.5 В
  • Индикация подачи питания – светодиодная
  • Интерфейс связи с ПК – USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10,100Base-T)
  • Питание при работе по USB – от шины USB
  • Питание при работе через Ethernet – от сетевого адаптера через USB-разъем на задней панели прибора
  • Количество входных каналов – 8
  • Количество выходных каналов – 8
  • Количество каналов АЦП - 2
  • Условия эксплуатации: температура -10°С...+45°С, влажность 20...90%

Параметры входов:

  • Входной ток рабочий 1 мА / макс. 6 мА
  • Максимальное входное обратное напряжение 6 B
  • Максимальное входное прямое напряжение 24 В
  • Минимальное прямое напряжение входа гарантированного срабатывания 4,5 B
  • Время задержки срабатывания модуля по входу 10 мс
  • Индикация состояния - светодиодная

Параметры выходов:

  • Выходы модуля реализованы на быстродействующих МОП-реле со временем срабатывания/отпускания не более 3 мс
  • Время срабатывания модуля по выходу - 10 мс
  • Выходное сопротивление (выключенное состояние), более 10 МОм
  • Выходное напряжение (максимальное) - 60 В
  • Выходной ток рабочий - 130 мА
  • Проходное сопротивление (в замкнутом состоянии) МОП-реле, не более 30 Ом
  • Индикация состояния – светодиодная

Параметры входов АЦП:

  • Допустимое входное напряжение 0 – 3.3 В
  • Разрешение - 10 бит
  • Интегральная нелинейность ±3 младших значащих бита
  • Дифференциальная нелинейность ±2 младших значащих бита
  • Ошибка смещения ±2 младших значащих бита

Параметры интерфейсного входа/выхода TWI:

  • Линия питания интерфейса - 3.3 В
  • Тип разъема – mini-USB
  • Подтяжка интерфейсных линий – через 10 КОм к линии питания 3.3В

Подробнее об Актаком АСЕ-1768

www.aktakom.ru
