Новая серия цифровых осциллографов Rigol DS2000E

28.09.2017

Компания Rigol Technologies, Inc объявила о выпуске новой серии цифровых осциллографов DS2000E.

Аналогично представленной ранее серии DS4000E, модели серии DS2000E имеют в своем названии буквенный индекс "E", что означает некоторое "упрощение" характеристик приборов по сравнению с базовыми моделями.
К настоящему моменту новая серия осциллографов представлена  двумя моделями с полосой пропускания 100 МГц (DS2102E) и 200 МГц (DS2202E).

Аналогично сериям DS/MSO1000Z, DS/MSO2000A, DS/MSO4000/E и DS6000, в осциллографах DS2000E применяется инновационная технология UltraVision, которая включает в себя

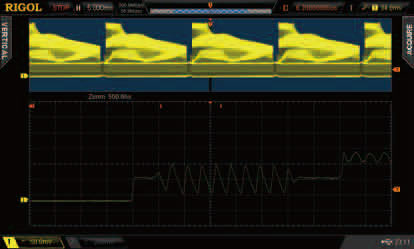

Большая глубина записи

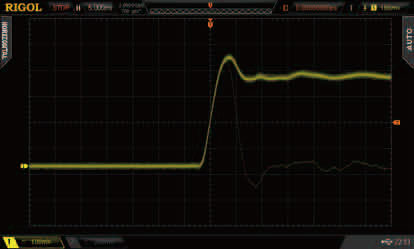

высокая скорость захвата осциллограмм до 50000 осц./сек

запись в реальном времени до 65000 кадров с
последующим воспроизведением и анализом

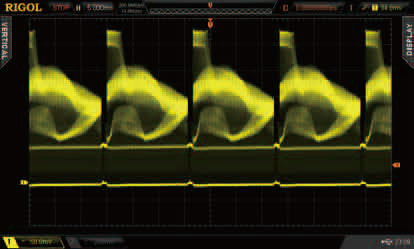

256 градаций яркости при отображении сигнала



Различия в технических параметрах осциллографов серий DS2000E и DS/MSO2000A наглядно представлено в приведенной ниже таблице

Параметр  DS2000E
DS/MSO2000A
  Количество каналов     2 аналоговых канала      2 аналоговых канала
  16 цифровых каналов (MSO2000A)
  Полоса пропускания   100 МГц, 200 МГц   70 МГц, 100 МГц, 200 МГц, 300 МГц
  Глубина записи    28 М точек (без возможности расширения)
  14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
  7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
  Частота дискретизации   1 Гвыб/сек на канал   2 Гвыб/сек (1 Гвыб/сек - 2 канала)
  Пиковый детектор   500 пс на канал   500 пс - один канал, 1 нс - два канала
  Режим высокого разрешения   12 бит при ≥5 мкс/дел @ 1 Гвыб/сек   12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
  Вертикальная развертка   500 мкВ/дел ~ 10 В/дел (1 MΩ)
  500 мкВ/дел ~ 1 В/дел (50 Ω)
  500 мкВ/дел ~ 10 В/дел (1 MΩ)
  500 мкВ/дел ~ 10 В/дел (50 Ω)
  Встроенный генератор   нет   Модели с индексами "-S"
  Государственный реестр
  нет   Да (№54989-13)
  Розничная цена (на 20.09.17)
  46 315 руб. с НДС (DS2102E)
  60 652 руб. с НДС (DS2202E
  71 449 руб. с НДС (DS2102A)
  95 816 руб. с НДС (DS2202A)

Большинство других параметров приборов серий DS2000E и DS2000A - одинаковые. Удивительно, но несмотря на существенное различие в цене функциональность обоих серий также одинаковая и, более того, при активации опции CAN-DS2000A в моделях DS2102E и DS2202E становится возможность запуска и декодирования сигналов последовательных шин стандарта LIN, что пока официально не доступно для осциллографов DS/MSO2000A.

Все модели осциллографов Rigol DS/MSO2000A и DS2000E имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), на задней панели прибора.

Источник: ООО "Ирит" - официальный дистрибьютор компании Rigol Technologies, Inc.
