Новые модели токовых пробников торговой марки Pintek

28.02.2012

В процессе использования осциллографа довольно часто возникает задача получения информации не только о напряжении, но и о токе. Имеется ряд решений этой задачи, но наиболее удобным является использование бесконтактных токовых пробников.
Принцип действия токовых пробников аналогичен применяемому в токовых клещах и основан на регистрации магнитного поля, возникающего вокруг проводника при прохождении через него тока. Для повышения чувствительности головка пробника выполняется в виде токового трансформатора, а при помощи специального отжима ее можно разомкнуть и произвести обхват проводника в котором будет измеряться ток.

Токовые пробники PA-622 и PA-655 имеют максимальный диаметр обхвата провода 11 мм и удобный дизайн.

При внешней схожести конструкции, есть существенные особенности, которые регламентируют использование той или иной модели для конкретной измерительной задачи.

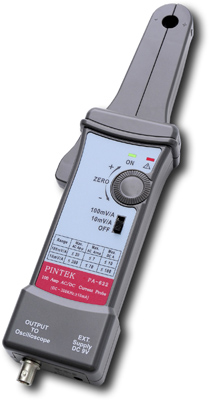

Так модель PA-622 предназначена для работы с максимальными постоянными токами до ±100 А и с переменными токами до 200 Апик-пик (70 Аскз) в диапазоне частот до 300 кГц. Они имеют два диапазона работы 10 мВ/А и 100 мВ/А с функцией превышения диапазона. Токовый пробник PA-622 отличается низким значением уровня шумов, а разрешение при измерении составляет 10 мА.

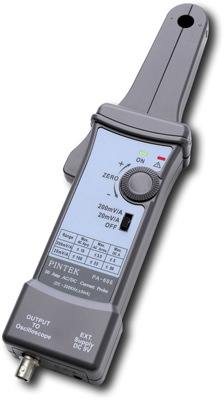

Характеристики модели PA-655 отличаются от PA-622.

При более высоком частотном диапазоне (до 500 кГц), они предназначены для работы с постоянными токами до ±50 А и с переменными токами до 100 Апик-пик (35 Аскз). PA-655 имеет несколько иные диапазоны работы: 20 мВ/А и 200 мВ/А, при этом, они имеют более лучшую чувствительность и, соответственно, разрешение - 5 мА.

Среди основных характеристик обеих моделей, также, следует отметить значение базовой погрешности измерения - всего ±3%.
Токовые пробники PA-622 и PA-655 питаются от батарейки типа "Крона" (9 В) и имеют небольшие габаритные размеры (280 мм x 70 мм x 32 мм) и вес (260 г).
