Измерение расхода и количества пара стало проще с ОНТ Annubar 585

   Преимущества измерения расхода и количества пара с применением осредняющей напорной трубки (ОНТ) Annubar 585 теперь доступны и заказчикам в России. В конце 2011 года ФГУП «ВНИИМС» по заказу компании Emerson была разработана и утверждена методика выполнения измерений «Расход и количество жидкостей и газов с помощью осредняющих напорных трубок (ОНТ) «Annubar Diamond II+», «Annubar 285», «Annubar 485», «Annubar 585» (МИ2667- 2011). Благодаря этому стало возможным применение ОНТ Annubar различных модификаций для измерения расхода на территории России и стран СНГ. ОНТ Annubar обладает рядом преимуществ, таких как простота установки, низкие безвозвратные потери давления в трубопроводе и применение в различных средах.

   Так, для применения в жестких условиях эксплуатации используется специально разработанный первичный элемент Annubar 585 Main Steam. Уникальная конструкция ОНТ Annubar 585 позволяет добиться максимальной устойчивости к разрушающему воздействию высокой температуры, давления и вибрации при измерении расхода и количества пара.

   Отсутствие сварных соединений в потоке позволяет гарантировать надежность эксплуатации первичного элемента Annubar 585, изготовленного из цельного металлического прутка. Благодаря такой конструкции Annubar 585 применяется в любых экстремальных условиях, в том числе и для измерения расхода агрессивных сред с высокой температурой, давлением и скоростью потока. Например, для измерения расхода острого пара на ТЭС при температуре до 600˚С и давлении до 261 атм. Дополнительным преимуществом является возможность легкого демонтажа при проведении регламентных работ. Таким образом, применение ОНТ Annubar 585 повышает эффективность измерений расхода и уменьшает затраты при проектировании, установке и эксплуатации.

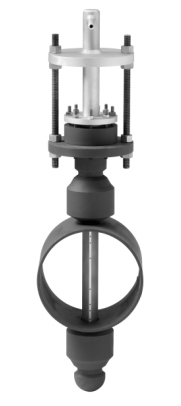

Осредняющая напорная трубка Annubar 585 Main Steam позволяет эффективно измерять расход
 пара при температуре до 600˚С и давлении до 261 атм

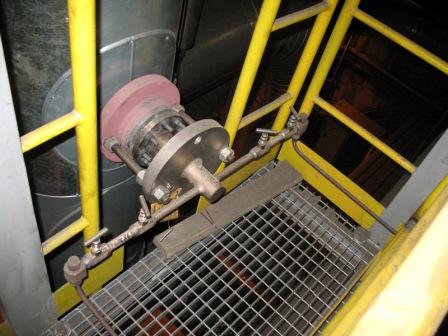

Применение ОНТ Annubar 585 для измерения расхода «острого» пара на ТЭС

Более подробную информацию о продукте можно прочитать в брошюре: http://metran.ru/files/Annubar.pdf

Emerson Process Management
