Измеритель емкости

Об Энциклопедии измерений
Поиск:

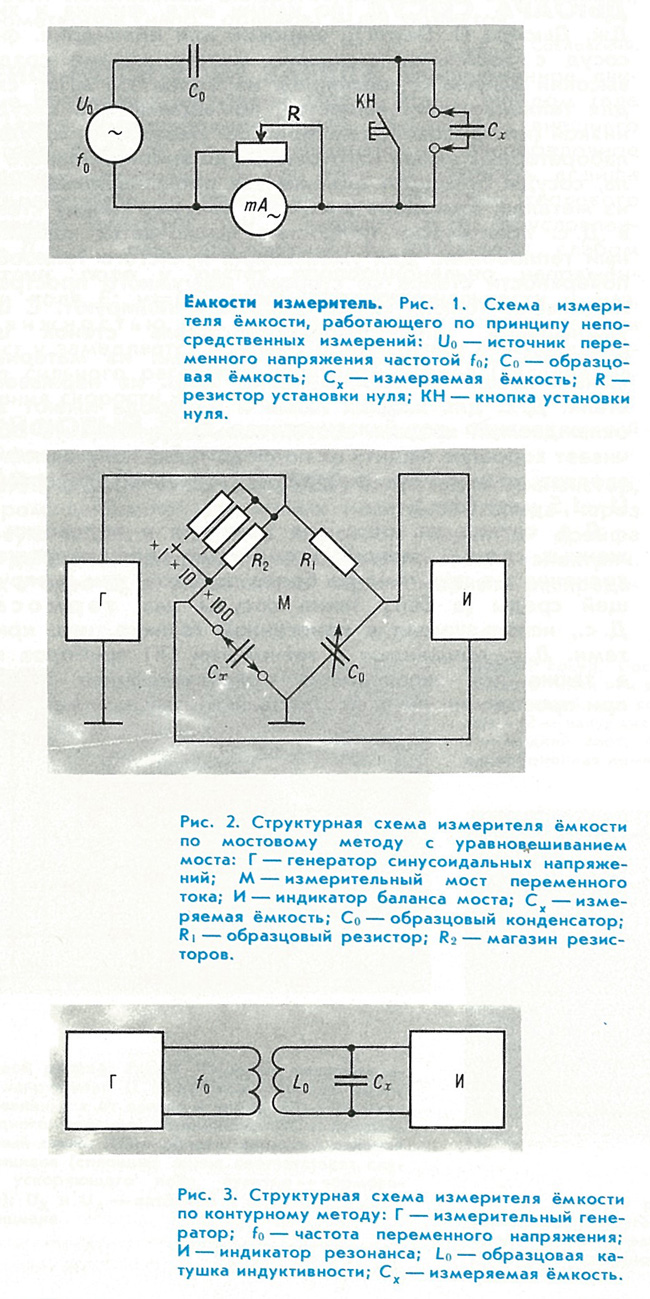

ИЗМЕРИТЕЛЬ ЕМКОСТИ, устройство для измерения электрической ёмкости конденсаторов, полупроводниковых приборов, кабелей и т. д. Наибольшее распространение получили Ё. и., работающие по принципу непосредств. измерения, ё. и. мостового типа и Ё. и., в к-рых для измерения используются резонансные методы, ё. и., реализующие метод непосредств. измерения, служат для измерения ёмкости в пределах 100 пф—100 мкФ с погрешностью до неск. процентов. Действие таких Ё. и. осн. на использовании зависимости силы тока или напряжения в цепи, питаемой от источника тока частотой 50—1000 Гц, от величины ёмкости включённого в эту цепь конденсатора (рис. 1). Ё. и. мостового типа (см. Мостовая цепь) позволяют измерять ёмкости в диапазоне от 10-4 пФ до 102 мкФ с погрешностью до десятых долей процента. В наиболее точных ё. и. с уравновешенным мостом (рис, 2) отсчёт измеряемой ёмкости производится в момент баланса моста по шкалам образцовых мер, а в Ё. и. с неуравновешенным мостом — по показаниям электроизмерит. приборов, измеряющих разбаланс мостов. Разработаны мостовые Ё. и. с автоматич. уравновешиванием и цифровым отсчётом. Ё. и., использующие резонансные методы, служат для измерения ёмкости в пределах (1–5) ⋅103 пФ на высоких частотах. Работа таких измерителей осн. на использовании зависимости резонансной частоты колебат. контура (контурный метод) или частоты генератора (генераторный метод) от величины ёмкости контура. Погрешность измерения при использовании контурного метода (рис. 3) составляет 1—3%, при использовании генераторного метода с фиксацией совпадения частот по нулевым биениям — десятые доли процента. Большая точность измерений достигается при использовании добротности измерителя, в к-ром совмещены контурный метод и метод замещения.
Существуют также Ё. и. на основе электродинамич. и эл.-магн. фарадометров с логометрич. измерителями; для измерения больших величин ёмкости применяют Ё. и., в к-рых используется метод вольтметра — амперметра, а также баллистич. метод электроизмерений.

Источник
Электроника. Энциклопедический словарь
Москва, «Советская энциклопедия», 1991 г.
