Wave Inspector

Об Энциклопедии измерений
Поиск:

Wave Inspector, стандартная функция любой модели серии Tektronix DPO3000, представляет собой инновационное средство. Оно значительно упрощает обычные, но вместе с тем трудоемкие задачи отладки: поиск по многочисленным записанным сигналам с целью обнаружения отдельных интересующих событий. Исторически это делалось путем ручного пролистывания собранных данных и проверки проходящего потока сигналов.

Wave Inspector упрощает этот процесс и значительно превосходит по возможностям обычную концепцию линейного пролистывания. Это не просто удобное и дружественное для пользователя решение. Это гибкий интерфейс, который обеспечивает интуитивное взаимодействие с информацией из памяти осциллографа и на его экране. Для пользователя Wave Inspector это означает более быструю и эффективную работу.

 Органы управления

Wave Inspector заключает в себе группу функций по изменению масштаба, прокрутке, кадрированию и поиску. Эти возможности поддерживаются и программным и аппаратным обеспечением приборов серии DPO3000. Wave Inspector предоставляет инженеру буквально все самые необходимые функции.

Отличительная визуальная функция Wave Inspector — это новая рукоятка управления Jog/Shuttle на передней панели DPO3000. Внешне эта рукоятка управления напоминает другие реализации технологии «Jog/Shuttle», но набор ее интерактивных функций отличается.

Рукоятка Jog/Shuttle представляет собой две концентрические круглые ручки, которые работают вместе для управления масштабированием и прокруткой. Внутренняя ручка управляет масштабным коэффициентом. Чем больше по часовой стрелке поворачивается эта ручка, тем больше масштаб показанного на экране сигнала. Внешнее кольцо управляет скоростью промотки. Чем больше эта рукоятка поворачивается в любом направлении, тем быстрее сигнал движется по экрану.

Поиск определенного события в памяти, хранящей сигнал, — это часто процесс постоянного изменеия масштаба и промотки. До сегодняшнего дня это требовало комбинации движений: увеличение масштаба, просмотр сигнала, уменьшение масштаба для более широкого обзора, переход к новому участку осциллограммы (промотка), снова увеличение масштаба, и т. д. Это утомительный процесс, который еще более усложняется навигацией по меню, когда не все средства управления доступны на панели управления.

В противоположность этому методу, Wave Inspector делает возможным быстрое перемещение по участкам сигнала (промотка) с сохранением крупного масштаба путем поворота внешнего кольца ручки на больший угол. В результате функция промотки перемещает окно по сигналу со скоростью, пропорциональной углу отклонения кольца.

Уникальная функция воспроизведения и паузы позволяет при просмотре сигнала автоматически перемещаться по записанным данным. Ручка промотки управляет скоростью перемещения. Увеличение отклонения ручки вызывает более «быстрое» воспроизведение сигнала. Функция воспроизведения, которая не требует вмешательства оператора, действует подобно функции ускоренного воспроизведения на DVD-плейере. Она позволяет инженеру быстро просматривать большое количество материала, визуально оценивая явления в форме сигнала. Нажатие кнопки воспроизведения/паузы во второй раз немедленно останавливает перемещение по сигналу.

 Навигация по сигналу

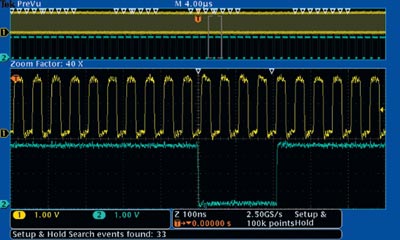

Функция постановки меток (Mark) также помогает пользователю при навигации по памяти, хранящей сигнал. Кнопка установки/очистки метки (Set/Clear) помещает видимый символ маркировки в любой выбранной точке сигнала. Расположенные на передней панели кнопки Previous («Назад») и Next («Вперед») немедленно перемещают изображение от метки к метке. Это дополнительно облегчают навигацию.
