Высокочастотный генератор ADG-4401 - новая жизнь популярного прибора

Высокочастотный генератор ADG-4401 - новая жизнь популярного прибора

13.02.2012

В конце 2009 года начались продажи радиочастотных генераторов Актаком АНР-4400. Несмотря на некоторые технические особенности (т.н. "разрыв" диапазона) новый прибор стал сразу очень популярным. Еще бы, трудно было найти на российском рынке измерительной техники генератор на 400 МГц по такой экономной цене. Но прогресс не стоит на месте и АНР-4400 стал тоже историей, и АКТАКОМ представляет новый высокочастотный генератор ADG-4401.

Новый генератор Актаком ADG-4401, в полной мере, можно назвать развитием АНР-4400. По своим техническим характеристикам ADG-4401 ни в чем не уступает, а даже превосходит АНР-4400. Устранены "неприятные" особенности, добавлены новые функции, расширен диапазон.

Как и АНР-4400, ADG-4401 построен с использованием технологии прямого цифрового синтеза DDS и предназначен для формирования синусоидальных сигналов высокой частоты. В обеих моделях применяется опорный генератор TCXO 10.000 МГц, а коэффициент температурной стабильности составляет всего: ±2,5 ppm.
Использование DDS технологии позволяет обеспечить высокую точность установки частоты и линейность генерируемого сигнала с малым уровнем искажений, быстрый переход с одной частоты на другую и ряд других возможностей.

Основные различия ADG-4401 и АНР-4400:

  • Диапазон частот: у ADG-4401 он составляет от 9 кГц до 450 МГц (без разрывов) с разрешением 1 Гц. Напомним, что у АНР-4400 диапазон установки частоты был от 100 кГц...65 МГц и от 100МГц…400МГц.
  • Диапазон амплитуд: выходного сигнала. У ADG-4401: нормировано от -117 дБм до + 13 ДБм (0,3 мкВскз… 1 Вскз) с возможностью установки от -127 дБм (0,1 мкВскз). У АНР-4400: от -105 дБм до + 13 ДБм (1,3 мкВскз… 1 Вскз) с возможностью установки от -127 дБм.
  • Формирование модулированных сигналов: кроме амплитудной (AM) и частотной (FM) модуляции, а также частотной манипуляции (FSK), что позволял формировать АНР-4400, в новом генераторе ADG-4401 имеется возможность формирования сигналов с фазовой модуляцией (PM) и манипуляцией (PWM).
  • Сохранение/вызов из памяти: у ADG-4401 стала доступной возможность сохранения настроек во внутреннюю память с последующим их вызовом.
  • Интерфейсы: к интерфейсу RS-232 у ADG-4401 добавился USB.

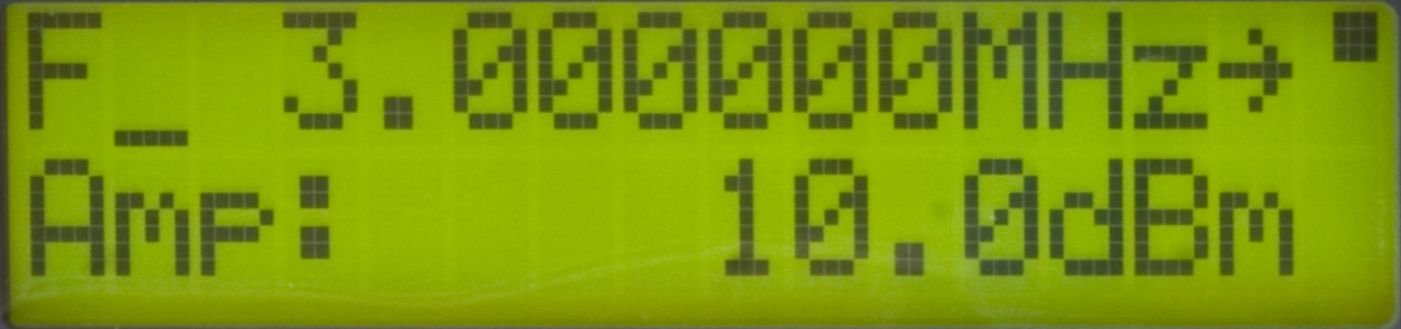

  • Управление: использование двухстрочного ЖК дисплея в АНР-4400 накладывало некоторые ограничения на пользовательский интерфейс управления. Он был достаточно неудобен, а экран - не полностью информативен

У ADG-4401 управление стало заметно проще, а экран стал графический с поддержкой формы сигнала, что значительно улучшило наглядность отображения сконфигурированного сигнала

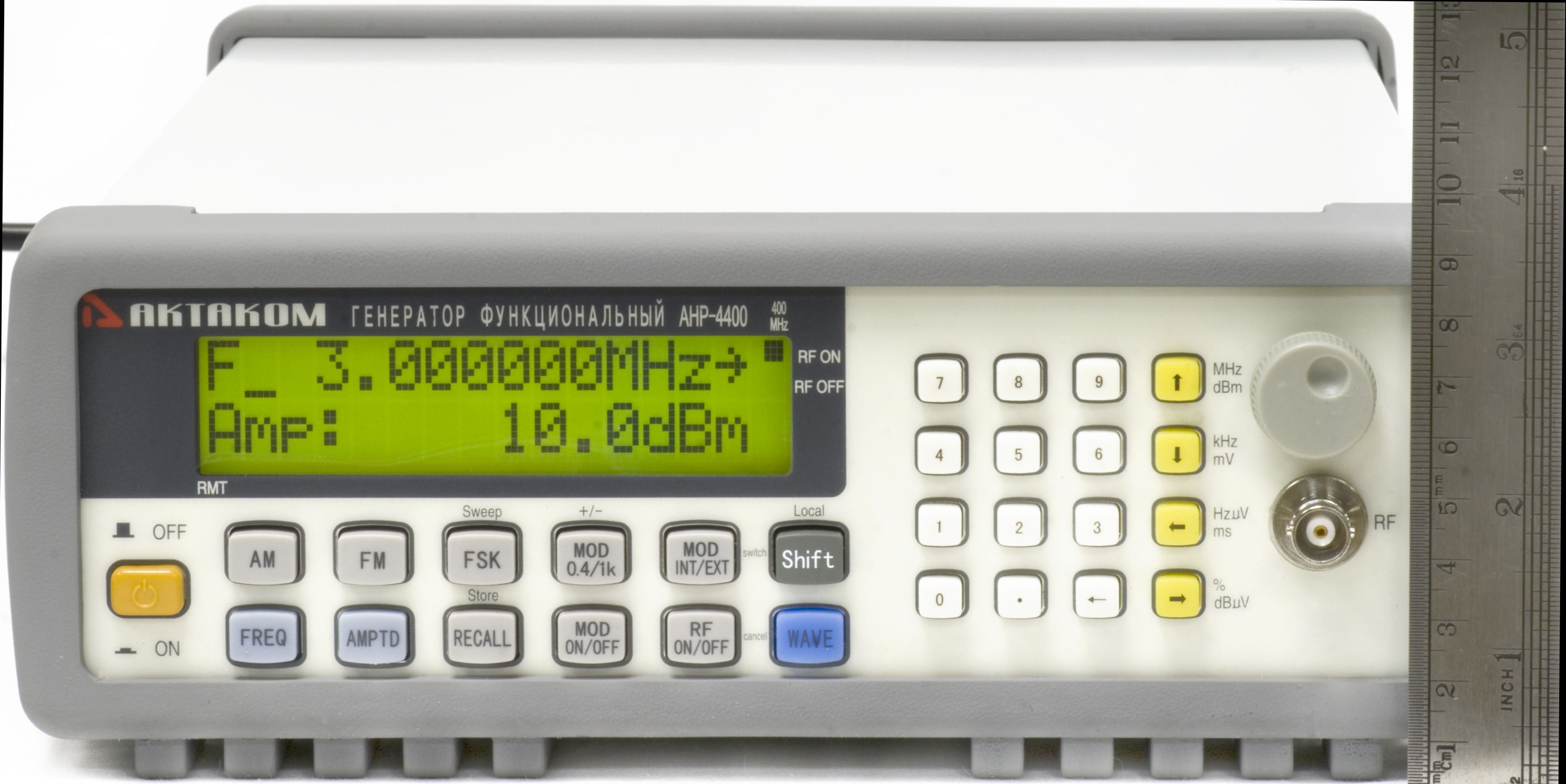

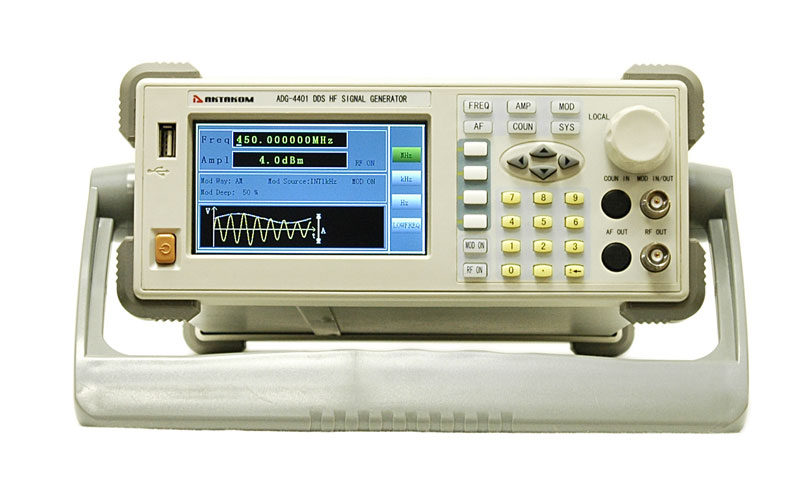

  • Дизайн: наглядно видно, что дизайн передней панели у ADG-4401 более современный и "приятный", чем у АНР-4400:
