Новейшие генераторы сигналов произвольной формы Rigol DG1000Z включены в ГосРеестр!

Новейшие генераторы сигналов произвольной формы Rigol DG1000Z включены в ГосРеестр!

02.04.2014

В Государственный Реестр средств измерений включены цифровые генераторы сигналов Rigol серии DG1000Z: DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z, DG1082Z.

В настоящее время доступны к поставке две модели из этой серии: DG1032Z и DG1062Z, которые различаются максимальной частотой генерации.

Форма сигналаDG1032ZDG1062Z
синусоидальный сигнал1 мкГц ~ 30 МГц 1 мкГц ~ 60 МГц
прямоугольный сигнал1 мкГц ~ 15 МГц 1 мкГц ~ 25 МГц
импульсный сигнал1 мкГц ~ 15 МГц 1 мкГц ~ 250 МГц
пилообразный сигнал1 мкГц ~ 500 кГц 1 мкГц ~ 1 МГц
гармоники1 мкГц ~ 10 МГц1 мкГц ~ 20 МГц
белый шум (Гаусс)полоса 30 МГц (-3дБ)полоса 60 МГц (-3дБ)
специальной формы1 мкГц ~ 10 МГц1 мкГц ~ 20 МГц

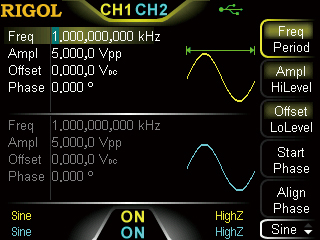

Генераторы Rigol DG1000Z имеют два полнофункциональных идентичных канала, параметры которых, а также формы сигнала одновременно отображаются на дисплее генератора.

Следует выделить еще несколько параметров характеризующих данные приборы: точность установки составляет всего 1 ppm, уровень собственных шумов не более -125 дБн/Гц !!! на отстройке 10 кГц (такого показателя нет ни у кого из аналогов в данном классе приборов), гармонические искажения - не более -65 дБн и этот список можно и еще более продолжить.
В приборах используется 14-ти битный быстродействующий АЦП , частота дискретизации составляет 200 Мвыб/сек , а глубина записи при формировании сигналов произвольной формы в штатной поставке - до 8 миллионов точек, которая может быть увеличена до 16 миллионов точек при приобретении опции Arb16M-DG1000Z.
Следует отметить, что в моделях Rigol DG1032Z и DG1062Z впервые применена инновационная технология поточечного формирования сигналов произвольной формы - SiFi.

Благодаря ней удалось более точно, без искажений, восстанавливать сигнал, уменьшить влияние дискретизации и обеспечить джиттер до 200 пс.

Генераторы Rigol DG1000Z могут формировать:

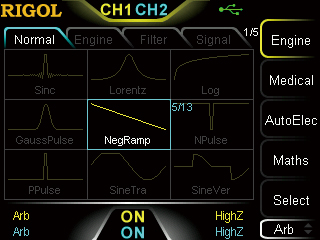

до 160 предустановленных форм сигналов с
максимальной частотой генерации до 60 МГц
(DG1062Z) и разрешением 1 мкГц

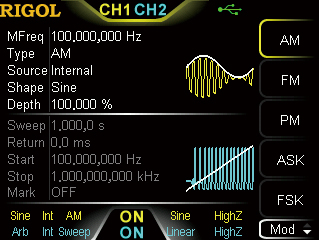

аналоговые и цифровые модулированные сигналы
(AM, FM, PM, ASK, FSK, PSK, PWM)

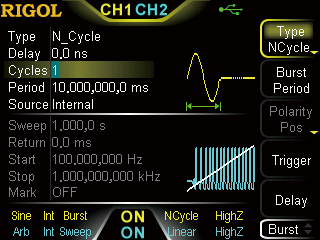

пачки импульсов

свипированные сигналы

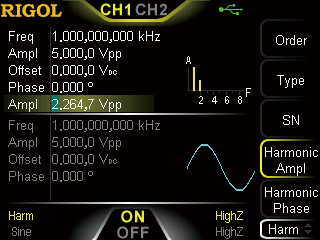

гармоники до 8-го порядка

результат суммирования 1 и 2 - го каналов

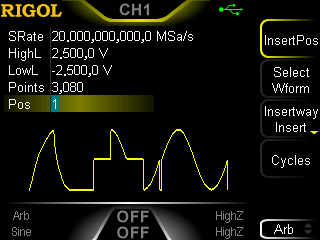

сигналы произвольной формы по точечно и
сегментами

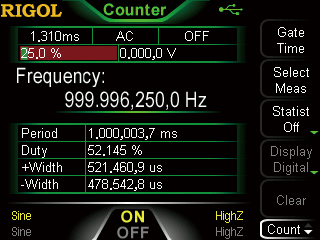

Работать в режиме 7-ми разрядного частотомера
(до 200 МГц) со статистической обработкой
результатов измерений

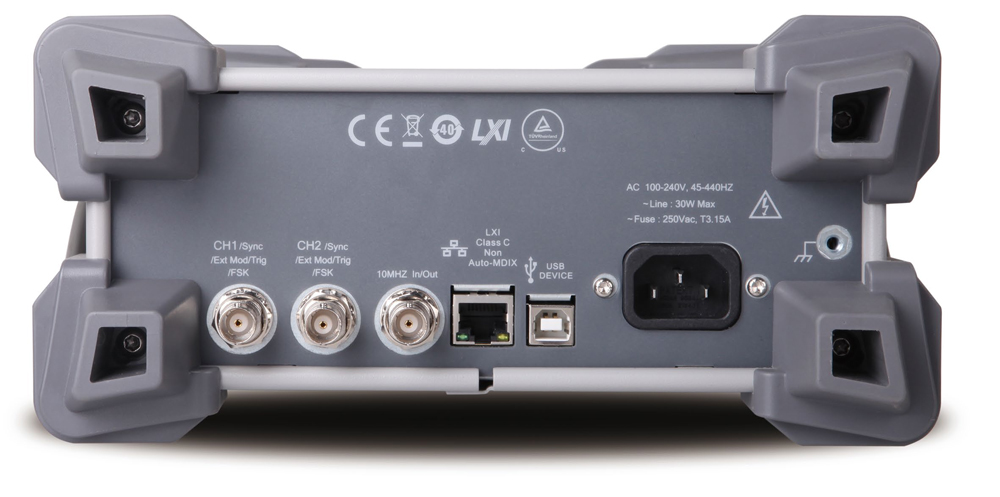

Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С),
которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.

Цифровые генераторы сигналов произвольной формы Rigol серии DG1000Z: DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z, DG1082Z включены в Государственный Реестр средств измерений за номером 56013-13.

Срок действия свидетельства об утверждении типа средств измерений до 19 декабря 2018 года!

Уже сейчас можно заказать универсальные генераторы экономного класса Rigol DG1032Z и DG1062Z у официального дистрибьютора компании Rigol в России - ООО "Ирит".
