Двухканальные генераторы АКТАКОМ серии AWG-41хх с простым и интуитивно понятным управлением

Двухканальные генераторы АКТАКОМ серии AWG-41хх с простым и интуитивно понятным управлением

23.06.2020

Серия генераторов серии AWG-41хх представлена тремя моделями с максимальной частотой генерации:

Генераторы серии AWG построены с использованием технологий прямого цифрового синтеза (DDS), что обеспечивает высокую точность установки частоты, малый уровень искажений, быстрый переход с одной частоты на другую и ряд других высоких метрологических параметров.

На передней панели генераторов имеются кнопки для быстрого вызова пяти стандартных форм сигнала: синусоидального, прямоугольного, треугольного, импульсного и шумового. Кроме того, через меню могут быть сформированы еще 48 типов специальных форм сигнала.

Следует отметить, что модели генераторов АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 имеют 2 практически идентичных канала, что выгодно отличает их от многих функциональных аналогов. Применение технологии цифрового синтеза позволяет достичь максимального разрешения при установке частоты в обоих каналах - 1 мкГц, коэффициента гармоник синусоидального сигнала -55 дБн, а фазовый шум при отстройке 10 кГц составляет не более -108 дБн/Гц.

При цифровом принципе формирования сигнала всегда следует обращать внимание и на такой момент: какие параметры имеет цифро-аналоговый преобразователь, отвечающий за этот процесс. К таким параметрам можно отнести: разрешение по вертикали, количество точек, участвующих в формировании сигнала и частоту дискретизации. В серии генераторов АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 разрешение по вертикали (разрядность ЦАП) составляет 14 бит, количество точек, участвующих в формировании сигнала – до 16К, а частота дискретизации -125 Мвыборок/сек. Такие характеристики позволяют воспроизводить сигнал с превосходной точностью и разрешением.

Следует отметить, что некоторые различия между каналами все-таки существуют: так в канале CH1 максимальная амплитуда сформированного сигнала может достигать 20 В при открытом контуре (10 В при импедансе 50 Ом), а в канале CH2 - максимальная амплитуда может составлять 6 В.

Универсальные генераторы АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 могут работать не только с гармоническими сигналами, но также имеют широкие возможности по модуляции и другим специальным режимам. Данная серия генераторов позволяет формировать амплитудно-модулированные (АМ) сигналы, частотно-модулированные (ЧМ), фазово-модулированные (ФМ), а кроме них, работать в режиме цифровой модуляции: ЧМн (частотная манипуляция), АМн (амплитудная манипуляция), а также с ШИМ (широтно-импульсная модуляция).

Среди других функциональных режимов работы генераторов АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 можно выделить режим свипирования (качания) в направлениях: вверх и вниз, по линейному или логарифмическому закону с возможностью ручного запуска, а также режим формирования пачек импульсов.

Все модели универсальных генераторов АКТАКОМ серии имеют встроенный 6-ти разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.

Универсальные генераторы АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 имеют широкие возможности по синхронизации с другими устройствами благодаря наличию не только выходов, но и входов синхронизации.

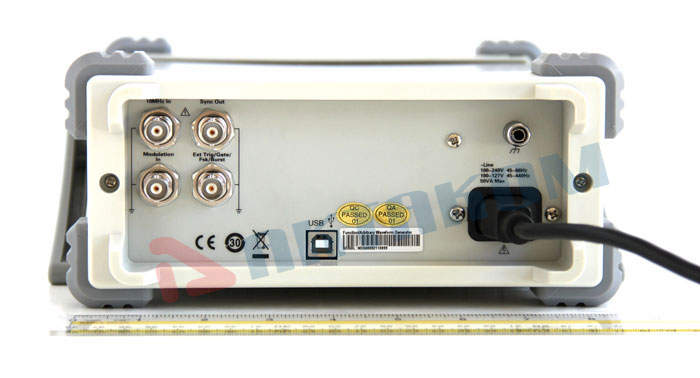

Задняя панель универсальных генераторов Актаком AWG-4105, AWG-4110 и AWG-4150

Еще одна характерная особенность, которая стала присуща многим моделям генераторов АКТАКОМ - это графический дисплей с поддержкой отображения формы сигнала. Благодаря этому управление генератором становится более простым и интуитивно понятным.

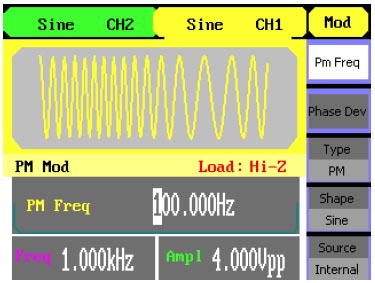

Графический дисплей универсальных генераторов Актаком AWG-4105, AWG-4110 и AWG-4150

Дружеский интерфейс, превосходные характеристики по разрешению, высокая функциональность, возможность формирования модулированных сигналов, в сочетании с небольшими габаритами и весом, делают универсальные генераторы АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 одними из наилучших по соотношению цена/возможности на российском рынке измерительной техники.

Кроме того, генераторы сигналов специальной формы АКТАКОМ AWG-4105, AWG-4110 и AWG-4150 включены в Государственный Реестр средств измерений, что значительно расширяет область их применения. Модели можно использовать при работах в сфере метрологического надзора и контроля.

Регистрационный номер в ГосРеестре СИ №53406-13. Срок действия свидетельства - до 12 марта 2023 года.

По материалам ЗАО «НПП Эликс»
www.eliks.ru
