Новая серия осциллографов планшетного типа АКТАКОМ ADS-44xx

Новая серия осциллографов планшетного типа АКТАКОМ ADS-44xx

24.02.2021

Новая линейка высокопроизводительных осциллографов АКТАКОМ ADS-44xx состоит из двух- и четырехканальных моделей.

Ниже представлены основные особенности новых моделей осциллографов:

  • Полоса пропускания до 120 МГц
  • Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
  • 2 или 4 аналоговых канала
  • Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
  • Глубина записи до 40 миллионов точек
  • Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
  • Встроенный анализатор протоколов UART, I²C, SPI, CAN
  • Встроенный 4 ½ разрядный мультиметр (для двухканальных моделей)
  • Частотомер 6 разрядов
  • Ударопрочный хольстер
  • Широкий выбор интерфейсов
  • Поддержка SCPI, LabVIEW
  • Аккумуляторная батарея большой емкости 8000 мА·ч

Если внимательно рассмотреть список выше, можно обратить внимание на второй пункт, в котором говориться о моделях с индексом «Н» в названии. В таких моделях установлен быстродействующий АЦП высокого разрешения (реализовано аппаратными средствами!), и максимальное разрешение АЦП составляет 14 разрядов, хотя и имеется возможность выбора разрешения. Осциллографы с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит.

Также двухканальные осциллографы новой серии ADS-44xx отличаются от моделей с 4 каналами наличием встроенного полнофункционального мультиметра с разрешением 4 ½ разряда.

Технические характеристики всех приборов серии представлены в таблице ниже:


ADS-4472/ADS-4472H ADS-4474/ADS-4474H ADS-4482/ADS-4482H ADS-4484/ADS-4484H
ADS-4492/ADS-4492H
Кол-во каналов 2 4 2 4 2
Полоса пропускания 70 МГц 70 МГц
100 МГц
100 МГц
120 МГц
Макс. дискретизация 1 Гвыб/с
Макс.скорость захвата 45 000 осц/сек
Макс.память 40 М точек
Гориз. развертка 2 нс/дел…1000 с/дел
Верт.отклонение 1 мВ/дел…10 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов Штатно: UART, I²C, SPI, CAN, LIN;
Опция: MIL-1553B, ARINC429

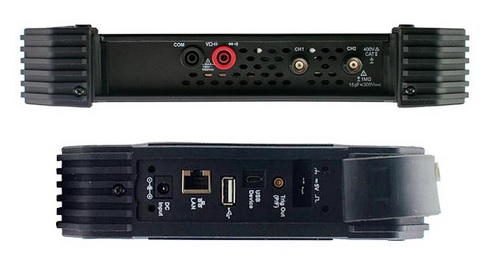

Управление приборами новой серии ADS-44xx производится с помощью сенсорного дисплея. Органы управления мультиметром (для моделей с 2 каналами) находятся также на передней панели осциллографа. Мультиметр имеет отдельные входы, расположенные рядом с аналоговыми входами осциллографа.


Важно отметить также и широкие возможности по дистанционному управлению за счет наличия большого числа встроенных интерфейсов. Приборы поддерживают управление SCPI-командами и могут встраиваться в системы, где происходит работа под управлением LabVIEW.

По материалам: www.aktakom.ru
