Синхронизация по паузеСинхронизация по паузе - запуск осуществляется, если за указанный период времени не обнаружено пересечения входного сигнала с заданным уровнем напряжения в заданном направлении. Отсчет паузы начинается с пересечения входным сигналом с заданным уровнем напряжения в заданном направлении.

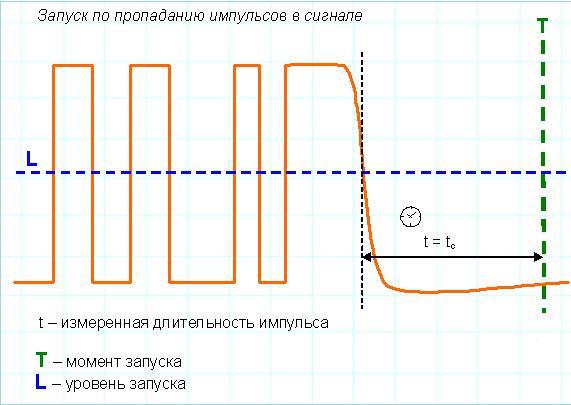

Рис.1. Алгоритм Запуска по пропаданию импульсов в сигнале (по паузе). Режим синхронизации по паузе (или по таймауту, как его ещё называют) позволяет легко засинхронизироваться по событию окончания пачки импульсов или просто по обрыву в цепи. Именно этот случай показан на иллюстрации ниже. Этот тип синхронизации отлично подходит для установления причин зависания электронной системы: отсутствие сигнала на выходе системы, регистрируемое по первому каналу осциллографа. При этом по второму каналу можно зарегистрировать команду, вызвавшую зависание системы.

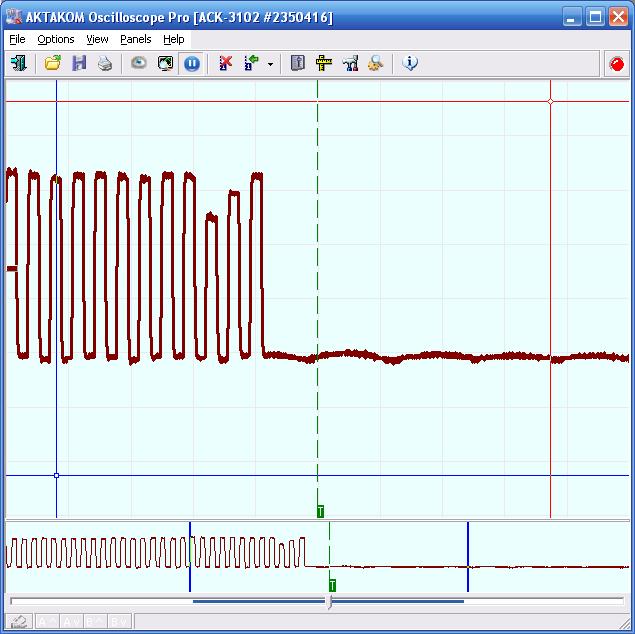

Рис.2. Режим синхронизации по паузе (timeout) для виртуального цифрового осциллографа Актаком АСК-3102 1Т. Современные версии виртуального цифрового осциллографа Актаком АСК-3102 1Т содержат два встроенных компаратора в канале запуска синхронизации. Это существенно расширяет возможности исследования сигнала для пользователя. Наличие двух амплитудных уровней синхронизации, позволяет задать не точку, а область запуска на вертикальной шкале осциллографа, и, тем самым, определять более сложные, чем при одноуровневом компараторе аномалии в сигнале. Материалы по теме:
