Покадровый регистратор осциллограмм - это режим работы осциллографа, при котором в память автоматически записывается требуемое количество кадров формы входного сигнала в течение заданного интервала времени.

Покадровый регистратор может быть использован в задачах автоматической регистрации коротких сигналов с длительным интервалом между ними.

Покадровый регистратор имеет 3 режима работы: запись, воспроизведение и сохранение.
Далее приведен пример работы покадрового регистратора осциллографа Актаком АОС-5302 с широкоформатным экраном при регистрации импульсов с изменяющейся длительностью.
В данном примере рассматривается автоматический режим регистрации 30 кадров с интервалом записи между кадрами 1 мс.

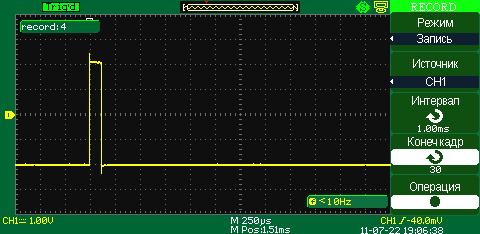

На скриншоте ниже видна запись четвертого кадра (отображается в левом верхнем углу) на котором отображен импульс длительностью 125 мкс



и тридцатого кадра, где длительность импульса составляет уже 1,4 мс

После записи необходимого количества кадров в память осциллографа (в нашем случае тридцати кадров) можно посмотреть их в режиме покадрового воспроизведения. Режим воспроизведения обычно возможен двумя способами: автоматический с заданным интервалом времени и ручной.

В режиме автоматического воспроизведения значение интервала времени может не совпадать с интервалом времени, который был установлен в режиме записи. Таким образом, можно как ускорять, так и замедлять просмотр. Кроме того, не обязательно смотреть все кадры. При необходимости можно выбрать начальный и конечный кадры. Скриншот ниже - иллюстрирует автоматическое покадровое воспроизведение с интервалом 100 мс. Видно, что на тринадцатом кадре зафиксирован импульс с длительностью 500 мкс.

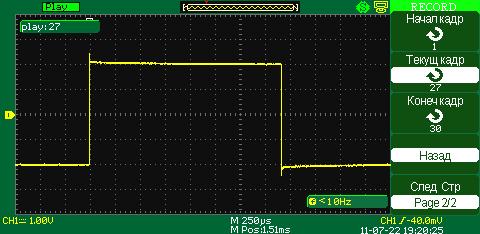

При ручном режиме воспроизведения можно выбрать для просмотра конкретный записанный кадр, например - двадцать седьмой (длительность импульса - 1,9 мс)

или двадцать восьмой (длительность импульса 50 мкс).

Цифровой осциллограф Актаком может максимально записывать от 1000 до 2500 кадров в режиме покадрового регистратора.

Благодаря использованию третьего режима работы покадрового регистратора - "Сохранение" - можно сохранить всю информацию покадровой записи в память. Очень важно, что сохранение можно произвести как во внутреннюю память, так и на внешний USB-носитель. В дальнейшем, записанные кадры, можно подвергнуть детальному анализу и задокументировать.

В сочетании с функцией допусковой поверки Pass/Fail ("Годен-Негоден"), покадровый регистратор является действительно полезной процедурой при регистрации аномальных сигналов или помех при длительных процессах без непосредственного визуального контроля.
