R&S PR100 – новые возможности

R&S PR100 – новые возможности

06.10.2014

Компания Rohde & Schwarz продолжает работу по расширению функциональных возможностей оборудования радиомониторинга.

В настоящее время пользователям радиоприемного устройства R&S PR100 доступна к использованию обновленная версия прошивки встроенного программного обеспечения (PR100/DDF007 - Firmware Release Version 5.30) значительно расширяющая функциональные возможности прибора, в том числе:

  • реализован режим «горизонтальное сканирование», обеспечивающий автоматизацию определения пеленга в режимах амплитудного пеленгования, с использованием ручных направленных антенн R&S HE300;
  • реализован режим сохранения данных о результатах измерений и пеленгования (в формате CSV, на SD-карте РПУ);
  • реализован режим пеленгования, одновременно с выполнением задач перестройки по частотам (DF FSCAN) и перестройки по каналам банка данных сохраненных частот (DF MSCAN);
  • реализована функция калибровки компаса с использованием SCPI команд.

R&S PR100 – HSCAN: горизонтальное сканирование
Применение режима «HSCAN» значительно облегчает и упрощает процедуру ручного амплитудного пеленгования радиосигналов, осуществляемую при помощи комплекта носимых направленных антенн R&S HE300 оснащенных встроенным компасом и приемным устройством спутниковой (GPS) навигации.

Для определения направления (пеленга) на источник радиоизлучений, с использованием «HSCAN», оператору достаточно совершить один полный оборот направленной антенны R&S HE300 вокруг своей оси.

Результатом является цифровое и графическое отображения на экране прибора данных о направлении (пеленге) на источник радиоизлучений.

Графическая информация, отображаемая на экране прибора, содержит измеренную диаграмму направленности (кардиоида), с выделенным (вычисленным) значением максимума (пеленга) отображаемым в виде луча зеленого цвета.

В виде луча желтого цвета, отображается информация текущем направлении (ориентации) направленной антенны R&S HE300. При совпадении желтого и зеленого лучей, антенна точно направлена на источник радиоизлучений.

Дополнительно информация о вычисленном значении пеленга и текущей ориентации антенны отображается в цифровом виде.

Изображение лучей пеленга и ориентации антенны сохраняется на экране прибора и в те периоды времени, когда источник радиоизлучения прекращает свою работу, что дает возможность оператору продолжать мероприятия по локализации (например, продолжать движение в направлении источника радиоизлучений).

Опция «HSCAN» может применяться в отношении сигналов, как с вертикальной, так и с горизонтальной поляризацией.

Применение опции «HSCAN» не исключает реализации ранее имевшихся функций амплитудного пеленгования с использованием тонального сигнала (на слух) или визуальным отображением уровня пеленгуемого на экране прибора.

Применение опции «HSCAN» может быть особенно востребованным при выполнении задач радиоконтроля и локализации источников радиоизлучений в особых условиях (город, зоны промышленной застройки и т.д.) характеризующихся наличием многолучевого распространения отраженных и переотраженных сигналов.

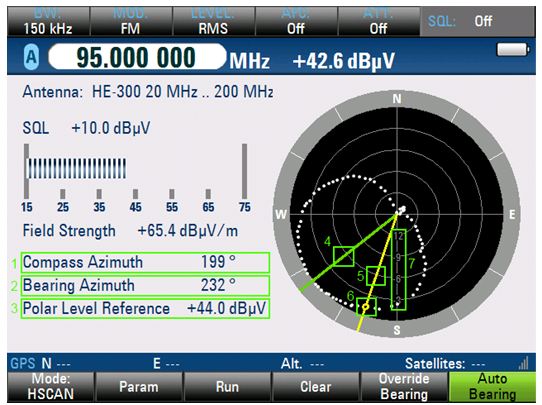

Внешний вид рабочего экрана, в режиме использования опции «HSCAN»

Цифрами на рисунке обозначены:

  1. Compass Azimuth - текущая ориентация направленной антенны (199o );
  2. Bearing Azimuth - определенное значение пеленга на источник радиоизлучений (232o);
  3. Polar Level Reference – значение опорного уровня полярной диаграммы (+ 44.0 dBmV);
  4. Графическое отображение (зеленый луч) определенного значения пеленга на источник;
  5. Графическое отображение (желтый луч) текущей ориентации направленной антенны;
  6. Точка (на желтом луче) отображающее уровень сигнала для текущего положения направленной антенны (значение продублировано в цифровом виде в служебной строке в верхней части экрана: + 42.6 dBmV);
  7. Шкала параметра «уровень» для полярной диаграммы (значение шага между концентрическими окружностями – 3 дБ).

R&S PR100 - CSV recording: сохранение данных о результатах измерений и пеленгования

Для радиоприемных устройств, имеющего опцию сохранения данных (PR100-IR 4071.9358.02) предусмотрено сохранение результатов измерений и пеленгования на встроенном носителе (SD-карта).

Сохраненные данные (формат CSV file) могут содержать следующую информацию:

· время начала и окончания измерения (пеленгования);

· основные настройки радиоприемного устройства (центральная частота, полоса анализа, уровень детектирования, временные параметры режима измерения/пеленгования);

· координаты места проведения измерения /пеленгования (GPS);

· автоматически определенное значение пеленга и/или значение пеленга с внесенными оператором поправками;

· список пар значений «уровень-азимут», на основе которых осуществляется построение полярной диаграммы.

Формат данных CSV обеспечивает их дальнейшую обработку (в т.ч. с использованием возможностей программы EXEL) в целях, например, определения зон покрытия или иных задач, требующих продолжительного накопления данных, определения динамики и статистики их изменения и привязки к месту проведения измерений или маршруту перемещения мобильного комплекса радиоконтроля.

Реализация функции «CSV recording» не ограничивает ранее имевшиеся возможности прибора по сохранению данных (звук, статический и динамический спектр, I/Q данные).

Функция «CSV recording» осуществляется только в режиме FFM - измерения на фиксированной частоте. Отображение данных (в частности пеленгования) может осуществляться на цифровой карте местности, непосредственно на экране РПУ.

При поочередном пеленговании источника радиоизлучений из разных точек возможно отображение точек пеленгования (1-2-3), пеленгов и их пересечений (триангуляция) с обозначением района расположения пеленгуемого РЭС.

R&S PR100 - DF FSCAN/ MSCAN: пеленгование и сканирование (перестройка)

Более ранние версии прошивки обеспечивали реализацию режима пеленгования только для условий FFM - измерения на фиксированной частоте.

В настоящее время пеленгование возможно как в режиме сканирования (перестройки) по частотам (FSCAN), так и перестройки по каналам банка данных сохраненных частот (MSCAN).

В режиме FSCAN пользователь имеет возможность создавать произвольные списки частот подлежащих контролю, определять временные параметры режима сканирования (время контроля на каждой частоте при наличии или отсутствии полезного сигнала, время ожидания и т.д.), пороговые уровни, количество циклов сканирования.

Совмещенный режим сканирования и пеленгования (DF FSCAN) может быть полезным, например, в случаях выполнения задач по первоначальному изучению радиоэлектронной обстановки (контроля больших списков частот) с пеленгованием активных каналов.

Режим DF MSCAN реализуется аналогично (см. выше), но объектом контроля и пеленгования являются частоты, ранее сохраненные в памяти радиоприемного устройства. Запоминающее устройство R&S PR100 обеспечивает сохранение данных о 1024 номиналах частот.

Обновленная версия прошивки встроенного программного обеспечения (PR100/DDF007 - Firmware Release Version 5.30) может быть установлена самостоятельно, путем скачивания с сайта компании Rohde & Schwarz в сети Интернет.

При возникновении каких-либо сложностей, связанных с самостоятельной установкой или необходимостью дополнительных консультаций – можно обращаться к специалистам компании Rohde & Schwarz.
