Новый USB-анализатор спектра Tektronix RSA306B

14.04.2016

Компания Tektronix, ведущий производитель контрольно-измерительного оборудования в мире, объявила о выпуске новой модели USB-анализатора спектра Tektronix RSA306B.

Новый прибор обеспечивает высокую производительность, позволяющую быстрее обнаружить радиочастотные помехи при цене в два и более раз ниже, чем обычный анализатор спектра.

Новый USB-анализатор спектра Tektronix RSA306B выделяют такие параметры, как:

• Мощность— возможности анализа в режиме реального времени в полосе частот от 9 кГц до 6,2 ГГц
• Портативность— USB-анализатор спектра готов к подключению к ПК по USB 3.0
• Доступность— цена более чем в два раза ниже, чем на обычную установку, а также бесплатное программное обеспечение для анализа сигналов SignalVu-PC
• Поддержка, которой можно доверять - гарантия Tektronix с всемирной поддержкой известного бренда.

Технические возможности, заложенные в анализаторе спектра Tektronix RSA306B открывают перед пользователем широкие преимущества при анализе сигналов

Особенности	Преимущества
Диапазон частот от 9 кГц до 6,2 ГГц	Охватывает все от радиопомех по цепи питания до новейших стандартов WLAN. Теперь вы можете позволить себе анализатор, который покажет весь спектр работ.
Характеристики окружающей среды, ударов и вибрации Mil-Std 28800 класс 2	Для эксплуатации внутри помещений и за их пределами в тяжелых условиях
Полоса пропускания 40 МГц	Для векторного анализа широкополосных сигналов в соответствии с современными стандартами и для анализа широкополосных сигналов в реальном времени.
Программа SignalVu-PC с 17 стандартами анализа спектра и сигнала	То же программное обеспечение для анализа, которое используется на высокопроизводительных анализаторах сигнала и осциллографах Tek, дает вам уверенность и гибкость при выполнении измерений, необходимые для решения любой проблемы.
Стандарт спектра/спектрограммы DPX в реальном времени	Снижает время поиска и обнаружения переходных состояний и помех. Быстрое решение наиболее сложных проблем.
Опции, обеспечивающие преобразование, воспроизведение зарегистрированных сигналов, определение профиля и классификацию сигнала	Уменьшает время управления спектром и обнаружения помех.
Опции, обеспечивающие измерения для LTE, Bluetooth, APCO 25, WLAN и универсальный анализ модуляции	Обеспечивает определение характеристик и сертификацию прибора в соответствии с современными стандартами.
В комплекте интерфейс прикладного программирования	Прямое управление RSA306B позволяет передать данные программам для дальнейшего анализа. Включает драйвер Matlab с поддержкой для инструментального ящика.
Потоковый захват на диск	Запись продолжительных событий без пауз помогает при устранении неисправностей и поиске помех

Новый анализатор спектра Tektronix RSA306B работает с SignalVu-PC, мощной программой, которая является основой анализаторов сигнала Tektronix.
Элементы управления программного обеспечения анализатора спектра непрерывно собирают данные и обновляют измерительные экраны.



Базовая версия поставляется бесплатно вместе с продуктом, но пользователь может добавить опции для тестирования Bluetooth, WLAN, соответствия P25, анализа импульсов и модуляции, чтобы приспособить программу под ваши задачи.

RSA306B с бесплатной версией SignalVu-PC предоставляет множество стандартных возможностей:

Возможность	Описание
Анализатор спектра	Диапазон от 100 Гц до 6,2 ГГц, 3 кривых + математическая кривая и спектрограмма, 5 маркеров с мощностью, относительной мощностью, интегрированной мощностью, плотностью мощности и функциями дБн/Гц

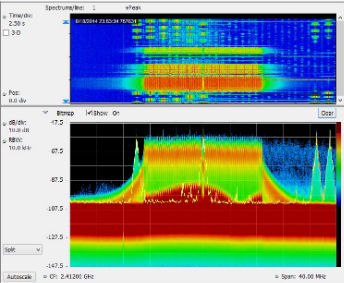

Спектр DPX/спектрограмма	Отображение спектра в реальном времени со 100 % вероятностью перехвата сигналов 100 мкс с размахом до 40 МГц Спектр Swept DPX для непревзойденной точности измерения спектра во всем диапазоне частот 6,2 ГГц
Амплитуда, частота, фаза относительно времени	Основные функции векторного анализа
РЧ I и Q относительно времени	Основные функции векторного анализа
Временной обзор/навигация	Позволяет легко настраивать время сбора и анализа для углубленного анализа в нескольких областях
Спектрограмма	Анализ и повторный анализ сигнала на 2- или 3-мерной каскадной диаграмме
Анализ АМ, ЧМ, ФМ	Измерение ключевых параметров АМ, ЧМ, ФМ
Перехват АМ/ЧМ	Прослушивание и запись сигналов ЧМ и АМ в файл
Измерение паразитного сигнала	Предельные определяемые пользователем линии и области обеспечивают автоматическое тестирование нарушения спектра во всем диапазоне прибора
Маска спектра излучения	Заданные пользователем или соответствующие стандартам маски
Занимаемая полоса частот	Измерение 99 % точек понижения мощности, -xдБ
Мощность канала и ACLR	Параметры переменного канала и прилегающего/обходного канала
CCDF	Комплементарная интегральная функция распределения представляет статистические различия в уровне сигнал

Благодаря опциональным возможностям пользователю также доступно:

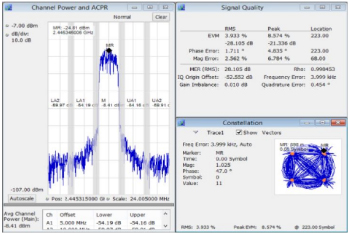

• анализ модуляции (27 видов модуляции, в том числе: 16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK);

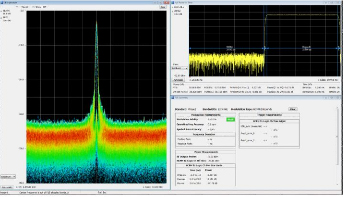

• APCO P25 измерения;

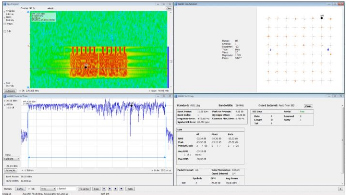

• Анализ сетей WLAN 802.11 a/b/g/j/p, 802.11 n, 802.11 ac;

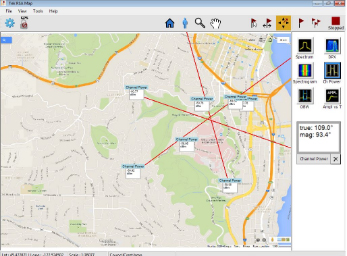

• Привязка к карте и анализ мощности сигнала;

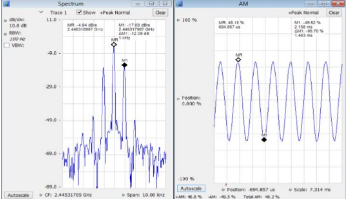

• Измерения параметров аудиосигналов AM/FM/PM/Direct, в том числе SINAD, THD;



• Воспроизведение файлов зарегистрированных сигналов
• Классификация и определение профиля сигнала
• Измерения времени установки (частота и фаза)

• Измерения Bluetooth Basic LE TX SIG

• РЧ-измерения нисходящего канала LTE (eNB)

• Расширенный анализ сигналов, включая импульсные измерения;
• Преобразование и уровень сигнала


Приобрести новую модель USB-анализатора спектра Tektronix RSA306B, а также получить необходимую консультацию можно у официального дистрибьютора компании Tektronix на территории РФ - ЗАО НПП Эликс.

www.eliks.ru
