Анализаторы качества электроэнергии Tektronix серии PA3000

Анализаторы качества электроэнергии Tektronix серии PA3000

21.07.2016

Tektronix серии PA3000 — это анализатор качества электроэнергии, имеющий от одного до четырех каналов, который предназначен для контроля современных высокоэффективных одно- и многофазных устройств и экспериментальных установок преобразования электроэнергии.

Прибор используют для быстрого отображения и точного документирования энергетического КПД, энергопотребления и электрических характеристик в соответствии с региональными и международными стандартами, включая уровень VI, стандарты Energy Star, CEC, ГОСТ Р МЭК 62301-2011, CQC-3146, и другие.

Среди особенностей серии анализаторов качества электроэнергии Tektronix серии PA3000 можно выделить:

  • От одного до четырех каналов анализа качества энергии переменного и постоянного тока.
Оптимизирован для контроля множественных ступеней одно- и многофазных систем преобразования энергии.

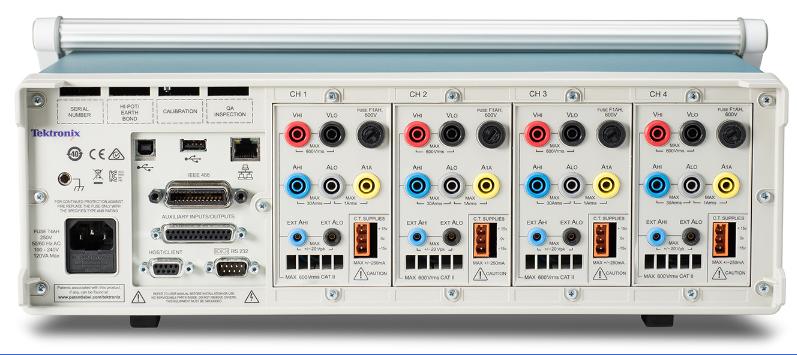

Разъемы для измерения расположены на задней панели прибора



Коннекторы для измерения напряжения
(гнезда 4 мм под разъемы типа "банан")
до 600 Вскз (DC~1 МГц) непрерывно
до 2000 Впк-пк(макс. крест фактор <10)
Коннекторы для измерения тока до 30А
(гнезда 4 мм под разъемы типа "банан")
до 30 Аскз (DC~1 МГц) непрерывно
до 200 Апк-пк(макс. крест фактор <10)
до 75 Аскз (до 1с)
Коннекторы для измерения тока до 1А
(гнезда 4 мм под разъемы типа "банан")
до 1 Аскз (DC~1 МГц) непрерывно
до 5 Апк-пк(макс. крест фактор <10)
до 2 Аскз (до 1с)
Коннекторы для внешних датчиков
(гнезда 2 мм под разъемы типа "банан")
до 20 Впк-пк (DC~1 МГц) непрерывно
до 50 Впк-пк (до 1с)
Выходы встроенного источника питания ±15 В ±5%, 250 мA макс

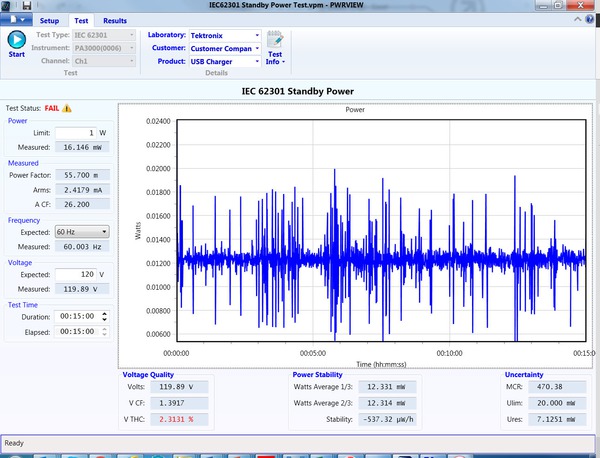

  • Точность 10 мВт при измерении собственной потребляемой мощности и измерение токов до 90 мкА.
Прибор соответствует новейшим требованиям к собственной потребляемой мощности; пригоден для испытаний на соответствие ГОСТ Р МЭК 62301-2011



  • Полоса пропускания 1 МГц.

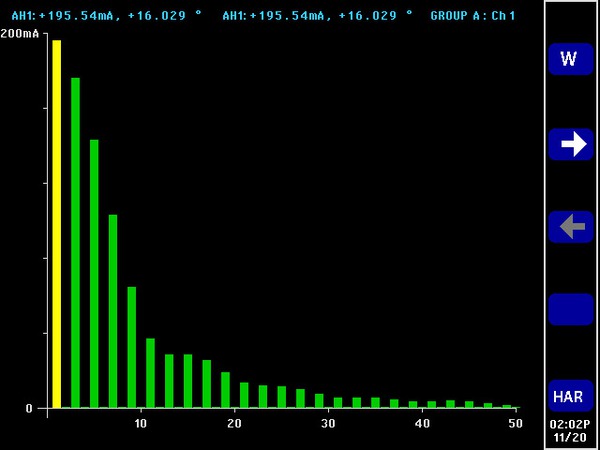

Анализатор выполняет полный гармонический анализ до 100-й гармоники для электроустановок с высокими основными частотами

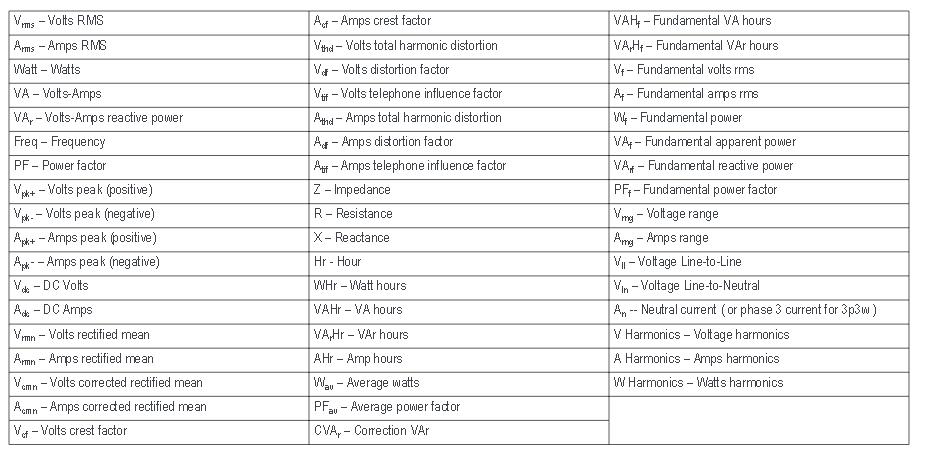

  • Более 50 автоматических измерений.


  • Частота дискретизации 1 Мвыб/сек.

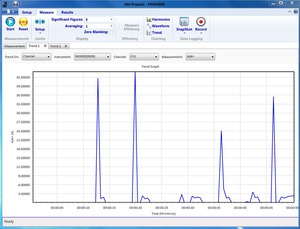

Позволяет выполнять точный непрерывный анализ параметров поступающей электроэнергии и сигналов несинусоидальной формы, а также позволяет проводить анализ пусковых токов.



  • Основная погрешность при измерении напряжения и силы тока ±0,04 %.
Прибор пригоден для тестирования до уровня VI стандартов эффективности для внешних источников электроснабжения переменного и постоянного тока.

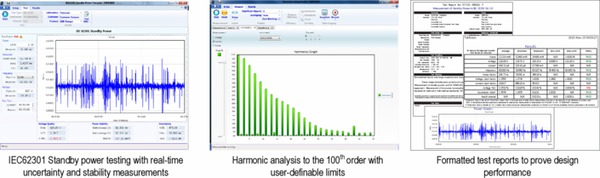

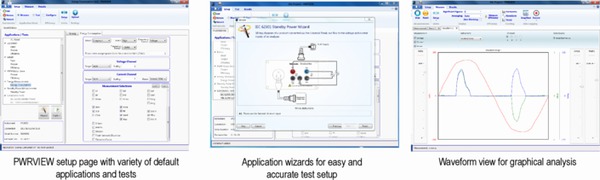

  • Программное обеспечение PWRVIEW.
Производится автоматические настройка прибора; регистрация, просмотр и передача данных; и формирование отчета для основных областей применения

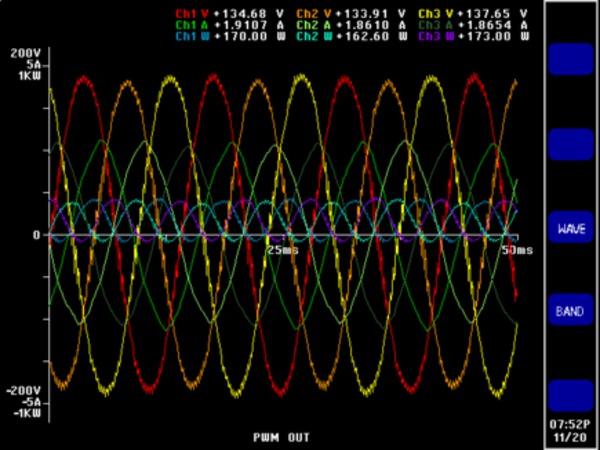

  • Полноцветный графический дисплей.
Отображает в интуитивно понятной форме значения измеренных величин, формы сигналов, гармоники и сводные графики характеристик электроэнергии

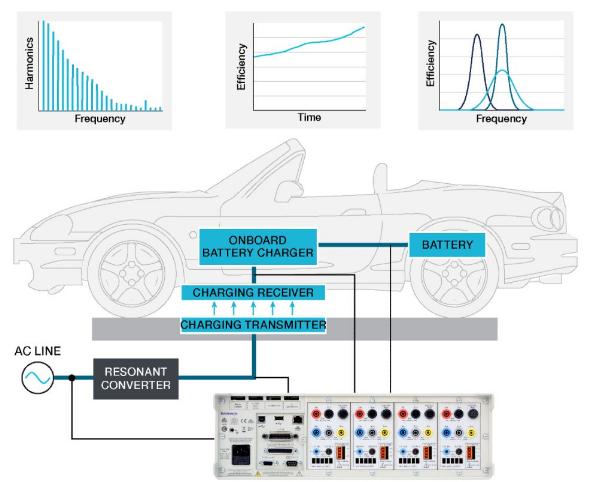

  • Широкая область применения, в т.ч. при тестировании:
> Источников питания постоянного и переменного тока;
> Прикладной и потребительской электроники;
> Систем бесперебойного питания, инверторов, преобразователей энергии;
> Анализ одно- и трехфазных систем различных конфигураций;
> Проводных и беспроводных зарядных устройств;
> Трехфазных моторов и систем их управления;
> Во многих других областях.


Анализаторы качества электроэнергии Tektronix серии PA3000 можно приобрести у официального дистрибьютора Tektronix и Keithley на территории РФ - ЗАО НПП Эликс.
