Измерение малых значений сопротивления с помощью миллиомметра АКТАКОМ АМ-6000

Измерение малых значений сопротивления с помощью миллиомметра АКТАКОМ АМ-6000

17.08.2016

Цифровой миллиомметр Актаком АМ-6000 предназначен для измерения малых значений активного сопротивления цепей и их элементов, в том числе сопротивления обмоток электродвигателей и трансформаторов и может использоваться при проведении наладочных, ремонтных работ и при лабораторных исследованиях.

Для проведения точных измерений малых значений сопротивления с помощью АМ-6000, и избежания влияния паразитных сопротивлений или сопротивления измерительных проводов, в приборе схемотехнически реализована четырехпроводная схема

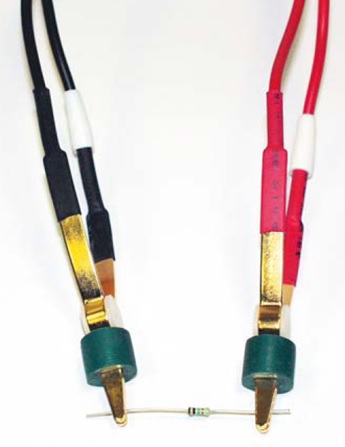

Рис. 1

На каждом поддиапазоне измерений используется свое значение тока тестирования Is, который протекает от разъема Т2 к разъему Т1. Этот же ток протекает и через измеряемое сопротивление (резистор) R. Прибором измеряется напряжение Vx на разъемах П1 и П2, которое равно:

Vx=Is * Rx.

В соответствии со значением Vx прибор автоматически рассчитывает значение неизвестного сопротивления Rx:

Rx=Vx/Is

Таким образом, на измеренное значение сопротивления между разъемами П1 и П2 не влияет паразитное сопротивление измерительных проводов.

Для измерения сопротивления резисторов необходимо подключить зажимы измерительных проводов к тестируемому сопротивлению, как показано на рис 1, а для измерения сопротивления участка цепи на плате подключить зажимы, как показано на рис 2.

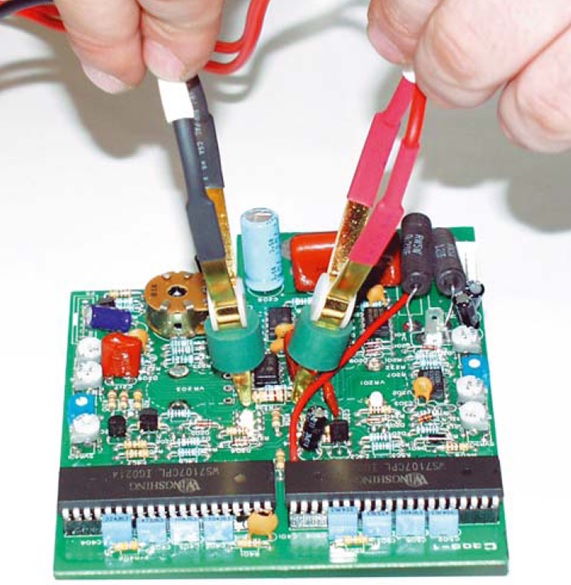

Рис. 2

Подробные технические характеристики миллиомметра Актаком АМ-6000 можно посмотреть по данной ссылке.
