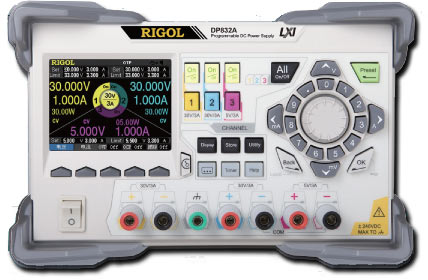

Новая линейка источников питания Rigol с графическим интерфейсом

07.10.2013

Выпущены три новые модели программируемых источников питания Rigol: DP831A, DP832, DP832A.

Новые источники питания Rigol трехканальные и построены по линейной схеме стабилизации. Все модели имеют великолепные технические характеристики и новый графический интерфейс.

ХарактеристикиDP832ADP832DP831A
Выходные параметрыCH1: 0...30 В / 0...3 А
CH2: 0...30 В / 0...3 А
CH3: 0...5 В / 0...3 А

CH1: 0...8 В / 0...5 А
CH2: 0...+30 В / 0...2 А
CH3: 0...-30 В / 0...2 А
Максимальная мощность
195 Вт
Пульсации+шум
(20 Гц...20 МГц)
<350 мкВскз/2 мВпик-пик
<2 мАскз
Ежегодная погрешность 0,05% (CH1 и CH2); 0,1% (CH3)
0,1% (CH1); 0,05% (CH2 и CH3)
0,2% + 5 мА
0,2% (CH1); 0,2% (CH2 и CH3)
Разрешение программирования1 мВ / 1 мА10 мВ / 1 мА
1 мВ / 1 мА (опция)
1 мВ / 0,3 мА (CH1); 0,1 мА (CH2 и CH3)
Разрешение считывания0,1 мВ / 0,1 мА10 мВ / 1 мА
0,1 мВ / 0,1 мА (опция)
0,1 мВ / 0,1 мА
Нестабильность (по нагрузке / по сети)
0,01% / 0,01%

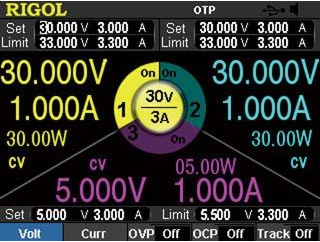

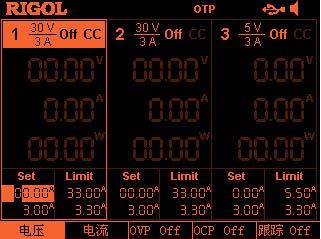

Все модели имеют уникальный инновационный графический интерфейс пользователя.

DP832A DP832 DP831A

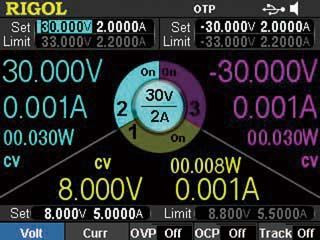

Для моделей DP831A и DP832A может быть изменена цветовая схема представления на дисплее.

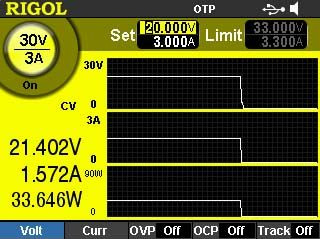

На дисплее источника питания могут отображаться текущие, как установленные, так и считанные значения напряжения и тока, а также - мощности, параметров ограничения, режимов перегрузки

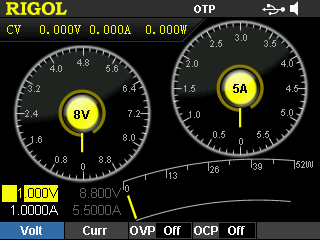

Пользователь новых моделей источников питания Rigol может установить еще одну интересную форму отображения значений в реальном времени

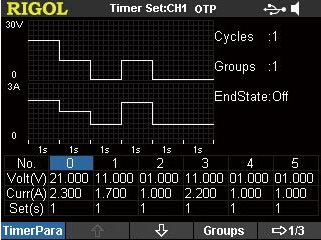

Новые программируемые источники питания Rigol DP831A, DP832, DP832A могут работать в режиме работы по списку (Timing). В этом режиме пользователю предоставляется устанавливать время "стояния" на установленном значении выходного параметра, а также возможность выбора одной из 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая . Всего может быть задано до 2048 групп шагов с возможностью повторения от 1 до 99999 циклов.

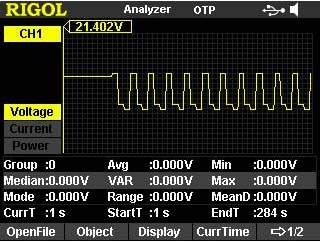

На выходе источников питания можно провести мониторинг выходных параметров с возможностью регистрации данных и дальнейшего их анализа

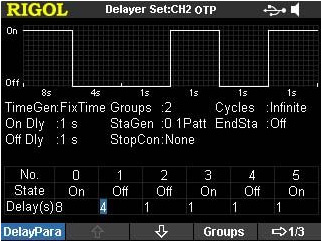

При необходимости пользователь может установить задержку выдачи выходного сигнала, в т.ч. при выполнении заданных пользователем условий

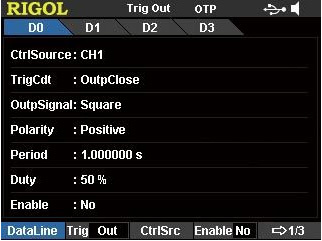

Следует отметить, что пользователь может не только запрограммировать выходные параметры и задержку, но также определить и входные/выходные условия для синхронизации (запуска)

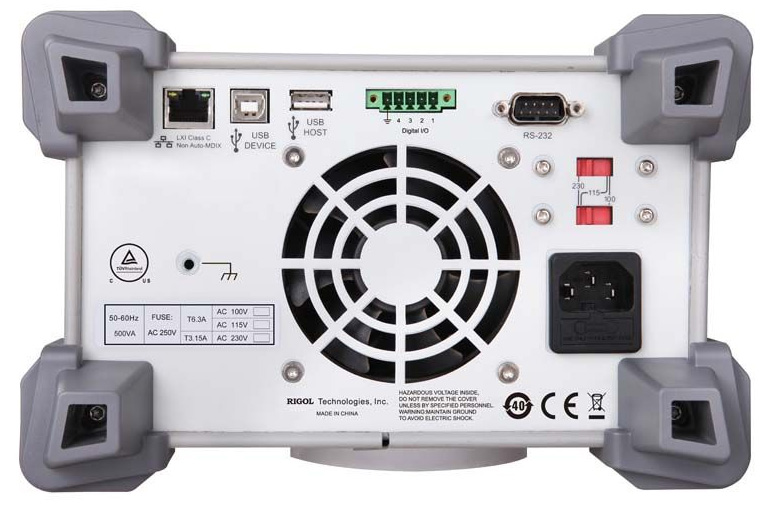

Для этих целей в источниках питания на задней панели предусмотрен цифровой интерфейс ввода/вывода Digital I/O

Также на задней панели имеются интерфейсы для дистанционного управления и программирования источниками питания: USB, LAN (с поддержкой LXI), RS-232 и опционально - GPIB.

Кроме того новые приборы имеют встроенную память на 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов и поддержку подключения внешнего накопителя.

Во всех новых моделях источников питания Rigol DP831A, DP832, DP832A предусмотрена программируемая защита от перенапряжения (OVP), от перегрузки по току (OCP), а также защита от перегрева OTP.
