На сайте компании ЭЛИКС (www.eliks.ru) появилось решение измерительной задачи: «Измерение паразитных параметров RLC-компонентов». Перейти в раздел «Решения измерительных задач от компании ЭЛИКС» можно по ссылке http://www.eliks.ru/measuring или выбрав название раздела из меню «Энциклопедия измерений» на нашем сайте.

При изучении электрофизических свойств компонентов и материалов возникает необходимость измерения не только базовых параметров, таких как ёмкость, индуктивность, сопротивление, добротность и коэффициент диэлектрических потерь, но и многих других: ESR (эквивалентное последовательное сопротивление); Адмиттанс (полная комплексная проводимость); R_dc (сопротивление постоянному току); L_k (индуктивность рассеяния) и т.п.

Задача: Измерение паразитных характеристик и других дополнительных параметров конденсаторов, катушек индуктивности и резисторов.

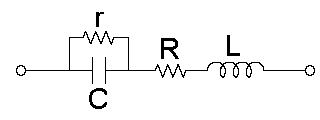

Решение: Причиной большинства дефектов радиоэлектронной аппаратуры являются неисправные конденсаторы. Поиск таких конденсаторов с помощью обычных измерителей емкости довольно затруднителен, т.к. емкость неисправного конденсатора может незначительно отличаться от номинальной, а значение ESR (эквивалентного последовательного сопротивления) может быть довольно большим. Поэтому именно ESR является важнейшим параметром определения неисправного конденсатора. В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых сопротивление катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь, с которым тесно связана другая характеристика — добротность.

Для выявления этих и других параметров RLC-компонентов применяются профессиональные лабораторные RLC-метры (измерители иммитанса), позволяющие определить: эквивалентное последовательное (ESR) и параллельное активное, реактивное и полное (комплексное) сопротивление (импеданс); сопротивление постоянному току (Rdc); эквивалентную последовательную и параллельную ёмкость и индуктивность; действительную, мнимую и полную комплексную проводимость (адмиттанс); индуктивность рассеяния (Lk, Lx); число витков катушки индуктивности (Turn); добротность и тангенс угла диэлектрических потерь; фазовый сдвиг.

В качестве бюджетного решения предлагается использовать Измеритель RLC АМ-3016, позволяющий определить параметры:

• эквивалентное последовательное (ESR) и параллельное активное, реактивное и полное (комплексное) сопротивление (импеданс);
• действительная, мнимая и полная комплексная проводимость (адмиттанс);
• добротность и тангенс угла диэлектрических потерь;
• фазовый сдвиг.

Анализатор компонентов АМ-3018, по сравнению с АМ-3016, предоставляет расширенные возможности исследования катушек индуктивности и трансформаторов.

Дополнительные возможности:

• сопротивление постоянному току (R_dc);
• комплексная проводимость (адмиттанс);
• индуктивность рассеяния (L_k, L_x);
• число витков катушки индуктивности (Turn);
• графический анализ АЧХ.

Измеритель RLC АМ-3026 - высокочастотный RLC-метр.

Дополнительные возможности:

• измерения до 5 МГц;
• сопротивление постоянному току (Rdc);
• комплексная проводимость (адмиттанс);
• индуктивность рассеяния (L_k);
• графический анализ АЧХ.

Анализатор компонентов АМ-3028 - прецизионный высокочастотный прибор.

Дополнительные возможности:

• измерения до 1 МГц;
• высокая точность измерений (до 0,05%);
• комплексная проводимость (адмиттанс);
• графический анализ АЧХ.

Решение этой и других измерительных задач Вы можете найти на сайте компании ЭЛИКС (www.eliks.ru) в разделе «Мне нужно измерить...».

Вы также можете перейти в этот раздел, выбрав закладку «Решения измерительных задач от компании ЭЛИКС» в меню «Энциклопедия измерений» на нашем сайте.
