Программируемая электронная нагрузка Актаком АТН-8030. Новый дизайн. Новые возможности.

12.08.2010

В июле 2010 г. значительно расширился модельный ряд программируемых электронных нагрузок постоянного тока Актаком. Наряду с расширением модельного ряда, произошло значительное улучшение и технических характеристик некоторых ранее выпускаемых популярных моделей, в том числе и Актаком АТН-8030.

Прежде всего, следует отметить изменившийся внешний вид прибора.

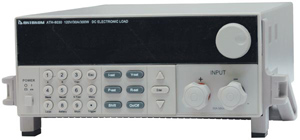

Многие пользователи данной электронной нагрузки привыкли к следующему внешнему виду:

АТН-8030 Электронная программируемая нагрузка

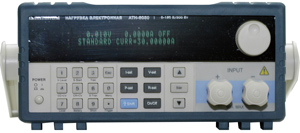

Теперь данные нагрузки представлены в следующем виде:

АТН-8030 в новой версии

В новой версии АТН-8030 входное напряжение на нагрузке может регулироваться от 0 до 150 В (в предыдущей версии - от 0 до 120 В). При этом значение входного тока, как в новой, так и в старой версии может быть установлено от 0 до 30 А, при максимальной мощности 300 Вт.

Если в старой версии программируемой нагрузки АТН-8030 было всего 4 режима работы: режим постоянного тока (CC), постоянного напряжения (CV), постоянного сопротивления (CR) и постоянной мощности (CW), то в новой версии появилось дополнительно два комбинированных режима. В комбинированных режимах нагрузка может переходить из одного режима в другой. В новой версии нагрузок АТН-8030, данная возможность осуществляется в режимах: CC+CV и CR+CW.

В приборах Актаком всегда уделяется большое внимание точности установленных и измеряемых параметров. В новой версии АТН-8030 значительно улучшены показатели точности как установленных, так и измеряемых параметров: точность установки в режиме постоянного тока теперь составляет ±(0,03% + 0,05% шкалы) по сравнению с ±(0,1% + 0,1% шкалы) в предыдущей версии. В режиме постоянного сопротивления: теперь ±(0,1% + 0,1% шкалы), в старой версии – ±(1% + 0,8% шкалы).

Особый интерес представляют изменения в области дистанционного управления программируемой электронной нагрузки Актаком АТН-8030. Если ранее данная нагрузка могла управляться только через интерфейс RS-232 с максимальной скоростью обмена 38 400 бит/с, то в новой версии появилась возможность управления по интерфейсу RS-232 со скоростью 115200 бит/с, а также возможность управления через интерфейс USB.

Следует отметить, что изменение внешнего вида и ряда технических параметров не ухудшило потребительских свойств нагрузок. Как и предыдущая версия, обновленная электронная программируемая нагрузка постоянного тока Актаком АТН-8030 может работать в статическом и динамическом режимах.

При работе как динамическая нагрузка, АТН-8030 может работать:

  • в импульсном режиме;

импульсный режим работы

  • в режиме срабатывания от одиночного импульса, когда переключение между значениями происходит при получении одиночного сигнала синхронизации;

режим срабатывания от одиночного импульса

  • в режиме работы по списку, что позволяет создавать сложные последовательности входных сигналов с разными уровнями и шагом;

режиме работы по списку

  • в режиме автоматического тестирования, когда при тестировании источников питания режимы нагрузки могут изменяться.

И новая, и старая версия электронной нагрузки имеет режимы имитации короткого замыкания и тестирования батарей.

Как и в предыдущей версии АТН-8030, в новой версии реализована защита от перенапряжения, по току, по мощности, от переполюсовки и от перегрева.

Заметим, что изменения, которые произошли во внешнем виде и характеристиках АТН-8030, планируются и для другой популярной модели – АТН-8120.

www.aktakom.ru
