Портативный анализатор спектра R&S® SpectrumRider FPH

Портативный анализатор спектра R&S® SpectrumRider FPH

13.02.2019

Анализатор R&S® SpectrumRider FPH предназначен как для использования в полевых условиях, так и для решения лабораторных задач. Большие клавиши и многофункциональная поворотная ручка позволяют работать с прибором, не снимая перчаток. Благодаря подсветке клавиш анализатор можно использовать даже в темноте, а яркий антибликовый дисплей обеспечивает высокий уровень читаемости информации при ярком солнечном свете. Ультрасовременный сенсорный экран позволяет работать с прибором так же, как со смартфоном. Экранная клавиатура и широкий спектр дополнительных функций еще больше упрощают работу с прибором. Одного заряда аккумулятора хватает на полный рабочий день.

Компактный размер никак не сказывается на технических характеристика и функциональных возможностях анализатора R&S® SpectrumRider FPH, из которых следует выделить:
  • Диапазон частот:
    • от 5 кГц до 2 ГГц модель FPH(.02)
    • от 5 кГц до 6 ГГц модель FPH(.06)
    • от 5 кГц до 13,6 ГГц модель FPH(.13)
    • от 5 кГц до 26,5 ГГц модель FPH(.26)

  • Расширение диапазона частот с помощью программных кодов
    • с 2 ГГц до 3 ГГц (опция FPH-B3) или 4 ГГц (опция FPH-B4)
    • с 6 ГГц до 8 ГГц (опция FPH-B8)
    • с 13,6 ГГц до 20 ГГц (опция FPH-B20)
    • с 26,5 ГГц до 31 ГГц (опция FPH-B31)
  • Средний уровень собственного шума (DANL): тип. –163 дБмВт (от 10 МГц до 3 ГГц, с предусилителем)
  • Низкий уровень фазового шума –105 дБн (1 Гц) при отстройке 100 кГц от несущей
  • Измерение точки TOI: +10 дБмВт (f = 2,4 ГГц)
  • Большое время работы от батареи > 6 часов работы от батареи
  • Небольшая масса - около 2,5 кг
  • Большой цветной сенсорный дисплей с диагональю 18 см и антибликовым покрытием
  • Возможность дистанционного управления через интерфейс USB или LAN с поддержкой. SCPI-команд
  • Ударопрочный корпус
  • Функции и опции для различных областей применения
  • Простая и экономичная модернизация всех опций с помощью программных ключей
  • Стандартная 3-летняя гарантия
Анализаторы R&S® SpectrumRider FPH имеют встроенное меню обзора конфигурации, которое упрощает получение общего представления об основных настройках измерения. В нем отображается вся последовательность измерений спектра на различных каскадах приемника наряду с соответствующими параметрами, которые оказывают влияние на измерения в каждом каскаде.

Предустановленные таблицы каналов позволяют пользователям работать с номерами каналов вместо задания конкретных частот. Таблицы самых распространенных каналов для беспроводных и широковещательных систем включены по умолчанию; пользователи также могут добавлять свои собственные таблицы каналов.

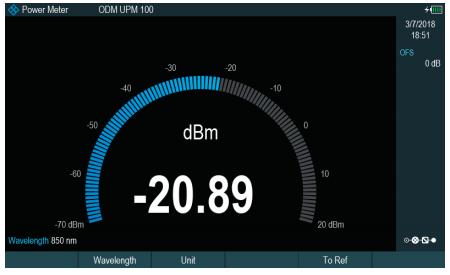

Опция измерителя мощности в канале R&S® FPH-K19 превращает R&S® SpectrumRider FPH в портативный измеритель мощности с типовым значением точности измерения уровня 0,5 дБ. Опция позволяет быстро и просто получать результаты измерения мощности и избавляет от необходимости использования отдельного датчика или режима анализатора спектра.

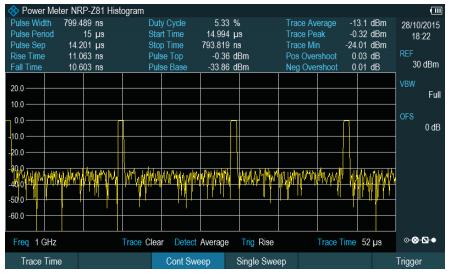

Опция R&S® FPH-K29
позволяет проводить точные измерения мощности импульсных сигналов и пиковых значений мощности с помощью анализатора R&S® SpectrumRider FPH и широкополосного датчика мощности семейства R&S® NRP-Z8x. Широкополосные датчики мощности R&S® NRP-Z8x обеспечивают возможность измерения импульсных сигналов с разрешением до 50 нс и поддерживают работу на частотах до 44 ГГц.

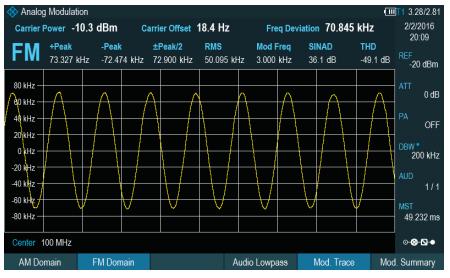

Опция R&S® FPH-K7 превращает R&S® Spectrum Rider FPH в анализатор аналоговой модуляции, позволяющий оценивать качество амплитудно- или частотно-модулированных сигналов. В режиме анализа аналоговой модуляции на дисплее прибора отображается осциллограмма сигнала, а также такие параметры, как мощность несущей, от- стройка, коэффициент (глубина) модуляции для АМ-сигналов, девиация частоты для ЧМ-сигналов, SINAD, THD (КНИ) и т.д

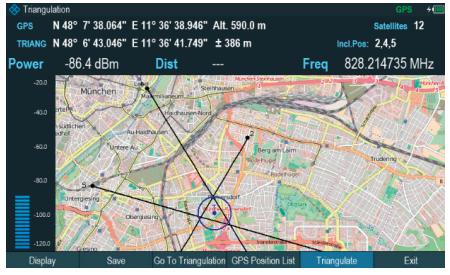

Опции анализа помех R&S® FPH-K15 и отображения карты уровней сигнала R&S® FPH-K16 являются превосходными инструментами для анализа и обнаружения сомнительных сигналов или источников помех. Во время анализа запись спектрограммы на большом Анализ частотно-модулированного сигнала с помощью опции АМ/ЧМ-анализа R&S® FPH-K7 Обнаружение сигнала с помощью опции анализа помех R&S® FPH-K15 временном интервале позволяет охватить до 999 часов эфирной активности; длительность записи определяется настройками интервала записи.

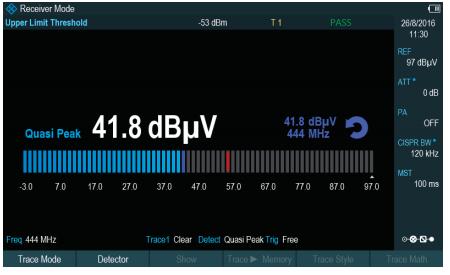

Опция режима приемника R&S® FPH-K43 позволяет выполнять диагностику ЭМП с помощью взвешивающих детекторов, например, квазипикового детектора. Измерения выполняются на предварительно заданной частоте в течение регулируемого времени измерения

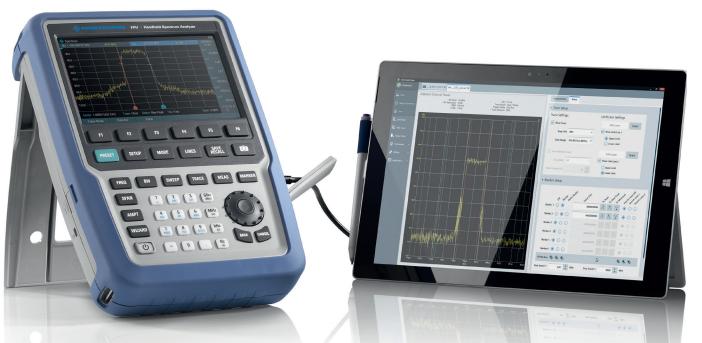

Вместе с прибором поставляется программное обеспечение для ОС Windows — R&S® Instrument View. ПО позволяет упростить постобработку и протоколирование результатов измерений, а также управление настройками прибора.


Программное обеспечение реализует следующие возможности:
  • Быстрый обмен данными между анализатором R&S® SpectrumRider FPH и ПК через интерфейс USB или локальную сеть
  • Простота обработки результатов измерений
  • Простое создание протоколов испытаний в формате PDF, HTML или RTF
  • Вывод на печать всех основных данных с помощью планшета или ПК на базе ОС Windows
  • Редактирование результатов измерений путем отображения/скрытия и сдвига маркеров или предельных линий и т. д.
  • Редактор для создания предельных линий, коэффициентов усиления антенны и коэффициентов преобразования для внешних аттенюаторов и усилителей, а также списков каналов
  • Совместимость с Windows Vista (32/64 бит), Windows 7 (32/64 бит), Windows 8 (32/64 бит) и Windows 10 (32/64 бит)

www.eliks.ru
