Новый осциллограф MSO5152-E от компании Rigol Techologies

Новый осциллограф MSO5152-E от компании Rigol Techologies

18.08.2020

ООО "Ирит", официальный дистрибьютор компании Rigol Technologies, информирует о начале продаж нового двухканального комбинированного осциллографа Rigol MSO5152-E.

Приборы серии MSO5000-E представляют собой упрощенную версию самой популярной серии осциллографов Rigol MSO5000.
Аналогично ей Rigol MSO5152-E построен на процессоре собственной разработки "Phoenix" с использование новейшей технологии Ultravision 2, что позволило добиться непревзойденной производительности для осциллографов данного класса, но в отличие от MSO5000 у нового осциллографа меньше глубина записи, частота дискретизации, скорость захвата осциллограмм, отсутствует возможность увеличения количества каналов и ряд других параметров уступают MSO5000. Это позволило MSO5152-E стать более бюджетным вариантом по сравнению с базовой серией MSO5000

По своим функциональным возможностям приборы серии MSO5000-E и MSO5000 практически одинаковы.
MSO5152-E, как и все осциллографы серии MSO5000 может объединять в одном корпусе до семи измерительных приборов:

  • цифровой осциллограф
  • 16-канальный логический анализатор
  • одноканальный генератор сигналов (в серии MSO5000 генератор двухканальный)
  • анализатор спектра
  • цифровой вольтметр
  • 6-разрядный частотомер
  • анализатор протоколов

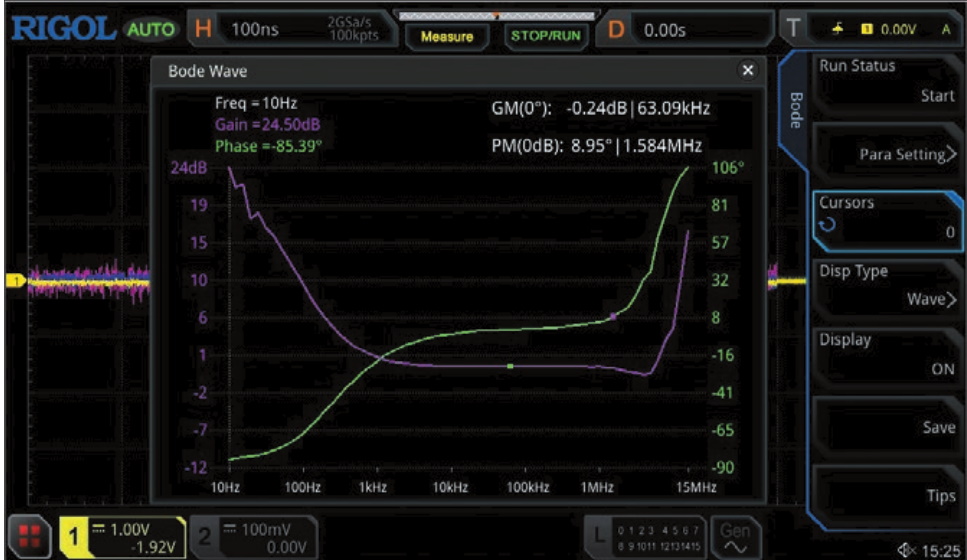

Кроме того, он позволяет строить диаграммы Боде (логарифмические амплитудно-фазовые частотные характеристики), что позволяет превратить прибор в измеритель АЧХ.

диаграммы Боде

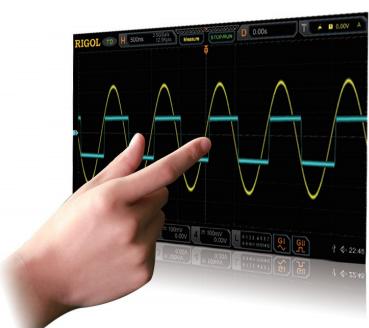

Аналогично серии MSO5000 в MSO5152-E используется сенсорный мультитач дисплей с размером 9" и разрешением 1024х600 точек, который позволяет проводить управление прибором и измерения при помощи касаний и жестов.

сенсорный дисплей

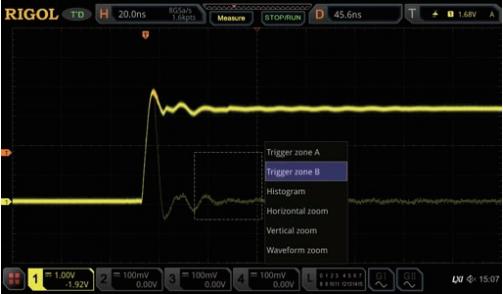

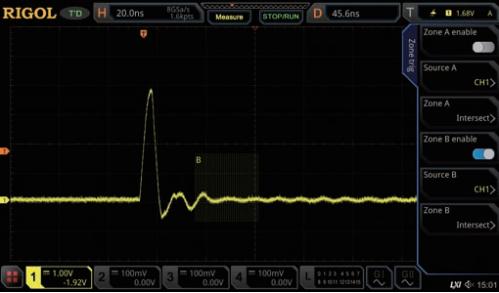

Наличие сенсорного дисплея открыло возможность применения еще одной нужной и интересной новинке - зональному триггеру. Такой тип триггера очень удобен при отладке сложных сигналов. При его использовании пользователь выделяет (рисует) на сигнале одну или две прямоугольные области по событиям, в которых требуется произвести запуск

Зональный триггер Зональный триггер

Зональный триггер может работать с другими 20 типами триггеров, и также поддерживает декодирование, запись формы сигнала и результатов теста Годен / Не годен и может быть особенно полезен при отладке сложных сигналов.

Основные характеристики комбинированных осциллографов Rigol серий MSO5000 и MSO5000-E приведены в сравнительной таблице ниже


MSO5152-E MSO5072
MSO5074
MSO5102
MSO5104
MSO5204

MSO5354

Полоса пропускания 150 МГц
без возможности увеличения
70 МГц
100 / 200 / 350 МГц - опция
100 МГц
200 / 350 МГц - опция
200 МГц
350 МГц - опция
350 МГц
Кол. аналог. каналов 2 2 (+ апгрейд до 4-х) или 4 4
Кол. цифровых каналов 16 (опция)
Макс. частота дискретизации 4 Гвыб/сек (2 Гвыб/сек на каждый канал) 8 Гвыб/сек (2 Гвыб/сек на каждый канал)
Макс. глубина записи 50 М точек (25 М точек на канал), 100 М точек - опция 100 М точек (25 М точек на канал), 200 М точек - опция
Макс. скорость захвата осциллограмм свыше 300000 осц/сек свыше 500000 осц/сек
Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Генератор сигналов опция MSO5000-E-AWG:
0,1 Гц ~ 25 МГц, 14 бит, 1 канал, 16К точек
опция MSO5000-AWG: 0,1 Гц ~ 25 МГц, 14 бит, 2 канала, 16К точек
Дисплей цветной 9", емкостной сенсорный мультитач, 1024х600

Приобрести комбинированные осциллографы Rigol серий MSO5000 и MSO5000-E можно у ООО "Ирит" - официального дистрибьютора компании Rigol Technologies, Inc.

www.irit.ru
