Новые измерители ВЧ и СВЧ мощности PSM

Новые измерители ВЧ и СВЧ мощности PSM

14.03.2012

Серии измерителей мощности PSM от Tektronix PSM3000, PSM4000 и PSM5000 представляют собой компактные устройства, обладающие высокой производительностью и точностью измерений. Измерители мощности PSM могут работать в СВЧ диапазоне частот до 26,5 ГГц, а максимальный динамический диапазон может составлять до 80 дБ.

Всего в линейке измерителей мощности PSM от Tektronix представлено 13 моделей, которые разделены на три серии: PSM3000, PSM4000 и PSM5000. Различие серий, в основном, функциональное, хотя внутри серий между моделями есть некоторые конструктивные особенности.

Серия PSM3000 предназначена для измерения с высокой точностью истинного значения средней мощности (True Average Power). Это "младшая" серия измерителей мощности Tektronix. В серии - 5 моделей: PSM3110 и PSM3120 (диапазон рабочих частот 10МГц-8ГГц), PSM3310 и PSM3320 (диапазон рабочих частот 10МГц-18ГГц), PSM3510 (диапазон рабочих частот 10МГц-26,5ГГц) с динамическим диапазоном -55 дБм…+20 дБм для всех моделей.

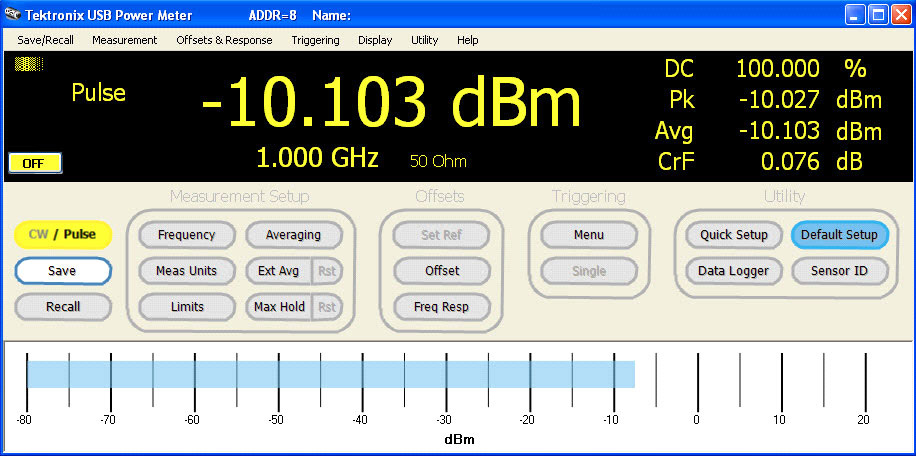

Каждый измеритель мощности Tektronix любой из серий может выполнять высокоскоростные измерения (до 2000 опер./сек) и поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных. Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме. Измеритель мощности PSM подключается к персональному компьютеру по интерфейсу USB 2.0, а, кроме того, до 12 датчиков могут быть интегрированы в среде LabVIEW и использоваться совместно с другими приборами Tektronix, которые поддерживают эту возможность.

Серия PSM4000 расширяет возможности "младшей" серии и обеспечивают измерение не только средней мощности (CW), но уже могут работать в импульсном режиме и дополнительно позволяют измерять импульсную и пиковую мощность. Серия PSM4000 представлена четырьмя моделями (PSM4110, PSM4120, PSM4320, PSM4410) с основными техническими характеристиками, приведенными в таблице ниже.

Характеристики PSM4110 PSM4120 PSM4320 PSM4410
Диапазон рабочих частот 10 МГц...8 ГГц 10 МГц...8 ГГц 50 МГц...18,6 ГГц 50 МГц...20 ГГц
Динамический диапазон 10 МГц...6 ГГц:
-60 дБм...+20 дБм

6 ГГц...8 ГГц:
-50 дБм...+20 дБм
-40 дБм...+20 дБм
Максимальный диапазон пик-средн. 10 МГц...6 ГГц: 80 дБ
6 ГГц...8 ГГц: 70 дБ
55 дБ

И наконец, наибольшей функциональностью обладает серия Tektronix PSM5000. Кроме тех возможностей, что представляет серия PSM4000, в "старшей" серии появляются дополнительные возможности по пиковым и импульсным измерениям

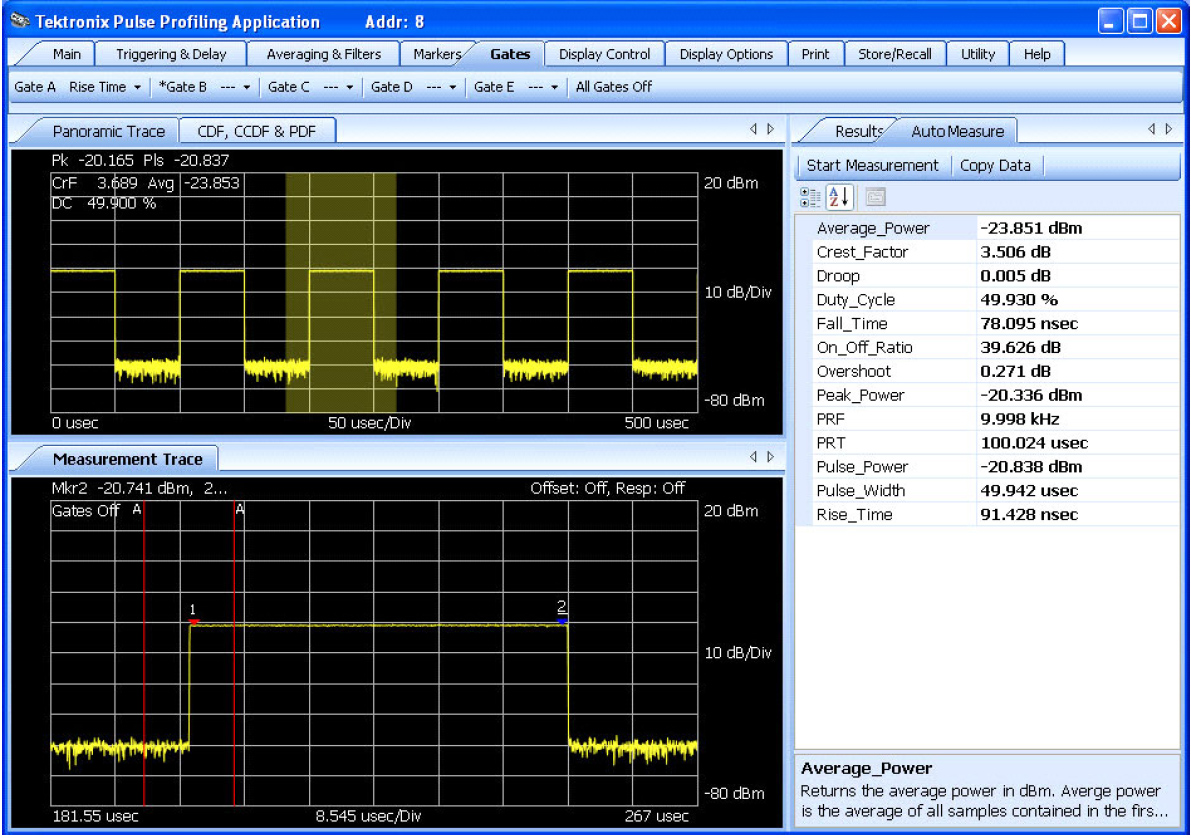

Благодаря использованию специального программного обеспечения Tektronix Pulse Profiling Software можно проводить анализ во временной области повторяющихся импульсных сигналов с вычислением таких параметров как: время нарастания и спада, коэффициент заполнения, выброс, спад импульса, крест-фактор, длительность импульса, период, занимаемый диапазон, частоту и период повторения, среднюю мощность, пиковую мощность, импульсную мощность. Кроме того, программное обеспечение позволяет строить и графически воспроизводить огибающую импульса, проводить статистический анализ графических данных, в т.ч. с использованием интегральных функций распределения (CCDF) и функций плотности вероятности (PDF).

Серия представлена четырьмя моделями: PSM5110, PSM5120, PSM5320, PSM5410.

Характеристики PSM5110 PSM5120 PSM5320 PSM5410
Диапазон рабочих частот 100 МГц...8 ГГц 100 МГц...8 ГГц 50 МГц...18,6 ГГц 50 МГц...20 ГГц
Динамический диапазон 100 МГц...6 ГГц:
-60 дБм...+20 дБм

6 ГГц...8 ГГц:
-50 дБм...+20 дБм
-40 дБм...+20 дБм
Максимальный диапазон пик-средн. 100 МГц...6 ГГц: 80 дБ
6 ГГц...8 ГГц: 70 дБ
55 дБ

Благодаря, высокой функциональности, быстродействию и непревзойденным техническим характеристикам позволяют использовать измерители мощности PSM в самых различных областях измерений, например:

  • Стандартные измерения ВЧ и СВЧ средней мощности
  • Измерение параметров повторяющихся импульсных сигналов, таких как сигналы от навигационных и метеорологических устройств и подобных радаров
  • Измерение пиковой и средних мощностей модулированных сигналов, с такими протоколами как GSM, CDMA, WCDMA, HSPA, WiMAX с частотой выше 10 МГц.
  • Измерение пиковой и средних мощностей модулированных сигналов различных систем связи и радиовещания, цифрового телевидения и подобных коммуникационных устройств
  • Проверка работоспособности и измерение характеристик усилителей, коммутаторов и других ВЧ и СВЧ устройств
