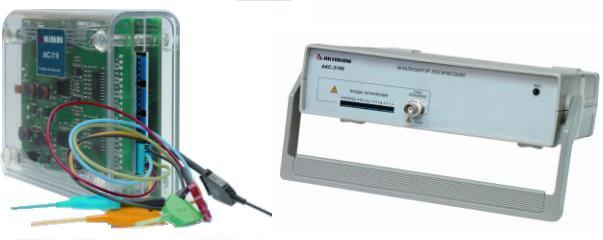

Новые возможности логических анализаторов АКТАКОМ АКС-3116 и АКС-3166

29.01.2009

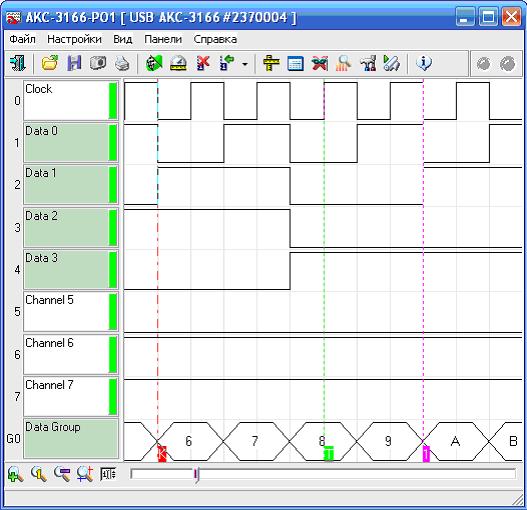

В цифровых логических анализаторах АКТАКОМ АКС-3116 и АКС-3166, помимо анализа потока цифровых данных одновременно по 16-ти каналам, в полном объёме обеспечивается цифровая регистрация данных в режиме самописца, позволяющих на частотах до 50 кГц записать цифровую последовательность данных в память ПК в виде файла, объём которого определяется возможностями дисковой памяти компьютера, и, в дальнейшем, осуществить детальный анализ любого участка цифровых данных как в виде поканальных временных диаграмм, так и в виде групповой диаграммы.

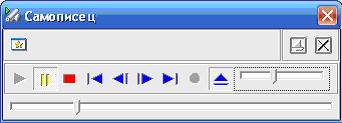

Для выбора анализируемого участка записанных данных используется специальная панель просмотра файлов самописца. Набор управляющих кнопок позволяет записывать и загружать файлы данных, запускать просмотр записанных данных на экране логического анализатора, выбирать нужный участок и ставить прокрутку на паузу. Перемещаться по файлу данных удобнее с помощью ползункового управляющего элемента. Ещё один ползунок регулирует скорость автоматической прокрутки данных, считываемых из файла.

Важным улучшением в приборах АКТАКОМ АКС-3166 и АКС-3116 также является возможность использовать для записи в прибор в режиме самописца внешнюю тактовую частоту до 50 кГц, что обеспечивает тактирование от исследуемого устройства. В приборе АКТАКОМ АКС-3166 для внешнего тактирования предназначен отдельный разъём, который можно программно сконфигурировать для приёма внешней тактовой частоты и для выдачи частоты тактирования наружу.

Все пользователи логических анализаторов АКТАКОМ могут получить новую опцию в приборе и программном обеспечении, обратившись в сервис-центр АКТАКОМ с сайта www.aktakom.ru.
