Новая версия программного обеспечения для виртуальных осциллографов AKTAKOM

13.07.2010

Одним из главных достоинств виртуальных измерительных приборов является возможность постоянного их совершенствования. Разработчики программного обеспечения АКТАКОМ продолжают увеличивать возможности осциллографов USB-лаборатории (АСК-3002, АСК-3102, АСК-3202, АСК-3106, АСК-3116) за счет обновления программного обеспечения.

Результатом работы специалистов АКТАКОМ над расширением возможностей цифровых виртуальных запоминающих осциллографов стала новая версия программного обеспечения AKTAKOM Oscilloscope Pro v2.0.4.3.

В новой версии усовершенствована программная оболочка для управления прибором, позволяющая производить:

• полное управление прибором;
• экспорт/импорт данных;
• математическую обработку сигналов с сохранением параметров их обработки;
• расширенные измерения, включая измерения с использованием режимов расширенной синхронизации;
• спектральную и полиномиальную цифровую фильтрацию;

Кроме того, в режиме самописца предусмотрена функция аварийной сигнализации.

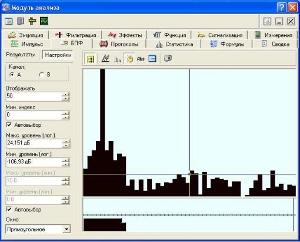

В отличие от предыдущей версии программы (AKTAKOM Oscilloscope Pro v2.0.3.2), в новой версии внесены изменения в интерфейс программы, расширен набор математических функции по обработке сигналов, внесена возможность сохранения параметров фильтрации сигналов в модуле анализа, усовершенствован процесс начальной калибровки прибора, при его подключении к ПК. Так же внесены поправки в работе с самописцем, а именно, при повышении частоты дискретизации выше установленной (в зависимости от используемого прибора), система выдает сообщение о снижении частоты для корректной работы самописца. Данный показатель зависит от скорости обмена информацией между прибором и ПК.

Главным отличием новой версии от версии 2.0.3.2 является использование режимов расширенной синхронизации. Данные функции реализованы в приборе АСК-3102 1Т с двухуровневым режимом синхронизации (на других приборах данной функции нет). Функции расширенной синхронизации становятся доступны либо не доступны по результатам чтения версии ПЛИС АСК-3102.

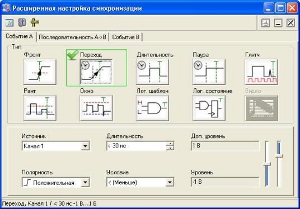

В ПО реализованы следующие типы расширенной обработки сигналов:

- Синхронизация по фронту/спаду;
- Синхронизация по переходу;
- Синхронизация по длительности;
- Синхронизация по окну;
- Синхронизация по ранту;
- Синхронизация по паузе;
- Синхронизация по глитчу;
- Синхронизация по логическому шаблону и логическому состоянию.
- Синхронизация осциллографа по последовательности событий (А, В) в различных вариантах.

В добавление к программному обеспечению AKTAKOM Oscilloscope Pro версии 2.0.4.3, на поставляемом CD диске имеется обновленная версия утилиты AULFConverter 1.0.3.9 (ранее называлась APP-3009). В данной утилите появилась возможность пакетного преобразования форматов файлов, что ускорило процесс обработки сигналов (ранее преобразование осуществлялось только поодиночке).

Данное программное обеспечение совместимо с недавно появившейся операционной системой Windows 7, наряду с предшествующими версиями (Windows XP, Windows Vista), что расширяет сектор его применения.

С июня 2010 года все приборы АСК-3002, АСК-3102, АСК-3202, АСК-3106, АСК-3116 комплектуются программным обеспечением AKTAKOM Oscilloscope Pro версии 2.0.4.3. Так же диск с данным программным обеспечением можно приобрести отдельно от прибора.

Для сведения, ПО AKTAKOM Oscilloscope Pro версии 2.0.4.3 может быть установлено на осциллографы АСК-31х6, серийные номера которых начинаются с № 237хххх, а также все АСК-3х02.
