Новая серия функциональных цифровых генераторов Актаком: АНР-1115, АНР-1180 и АНР-1250

Новая серия функциональных цифровых генераторов Актаком: АНР-1115, АНР-1180 и АНР-1250

27.10.2010

Ассортимент функциональных генераторов Актаком пополнился очередными новинками. Представляем двухканальные цифровые функциональные генераторы Актаком АНР-1115, АНР-1180 и АНР-1250.

Высокая точность установки частоты, великолепное качество генерируемого сигнала с малым уровнем искажений, быстрый переход с одной частоты на другую - эти и многие другие возможности обеспечивается построение данной серии по технологии прямого цифрового синтеза (DDS). Как уже указывалось выше, данная серия генераторов представлена тремя моделями: АНР-1115, АНР-1180 и АНР-1250, которые отличаются максимальной частотой генерации сигналов.

Так максимальная частота генерации приборов данной серии составляет:

Эти данные приведены для синусоидального сигнала, сформированного на первом канале (канал А).

Канал А в данной серии генераторов существенно отличается от канала B. Первый канал предназначен для генерации высокочастотных и сложно-модулированных сигналов с высоким качеством воспроизведения формы сигнала. Именно в канале А имеется возможность формировать и генерировать не только ставшие уже стандартными сигналы с амплитудной и частотной модуляцией, но также работать с такими типами модуляции, как частотная (2FSK, 4FSK), амплитудная (ASK, OSK) и фазовая (2PSK, 4 PSK). Причем источником модуляции может быть как внешний, так и внутренний.

Говоря о качестве сформированного сигнала достаточно сказать о таких параметрах, как разрешение по вертикали: 14 бит, частота дискретизации - 400 М выборок, количество точек, участвующих в формировании сигнала - до 16К.

В отличии от канала А, который позволяет работать с такими стандартными типами форм сигналов, как: синус, меандр, импульс и напряжение постоянного тока, в канале B список таких форм значительно расширен. В канале B предусмотрена возможность формирования до 11 типов сигналов, причем с разрешением по амплитуде: 10 бит. Также представляется интересной возможность определения частоты сигнала канала B, как гармоники от частоты канала A.

Среди других дополнительных возможностей генераторов Актаком АНР-1115, АНР-1180 и АНР-1250 можно отметить: режим свипирования (качания) по частоте и амплитуде в направлениях: вверх и вниз, а также режим выдачи пачек импульсов. Кроме того, в генераторах АНР-1115, АНР-1180 и АНР-1250 предусмотрен и режим частотомера с диапазоном от 0,1 Гц до 100 МГц.

Генераторы Актаком АНР-1115, АНР-1180 и АНР-1250 позволяют формировать сигналы с амплитудами от 1 мВпик до 20 Впик с разрешением до 0,2 мВпик и точностью не хуже 1%. При этом имеется возможность задавать смещение постоянной составляющей в пределах ±10 В.

Генераторы Актаком АНР-1115, АНР-1180 и АНР-1250 имеют интерфейсы RS-232 и USB-device. Кнопки управления очень мягкие, удобно расположены и строго распределены по функциональным областям. Пользовательское меню - полностью русифицированное, причем русифицированы даже подсказки для работы с генератором.

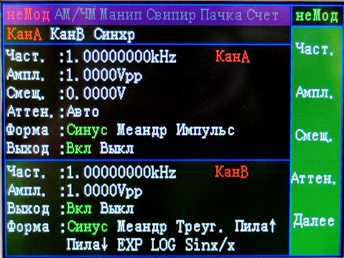

Дисплей генераторов Актаком АНР-1115, АНР-1180 и АНР-1250

Информация о режимах работы, об установленных параметрах выводится на большой цветной графический дисплей размером 5,7" и матрицей 320х240 точек. Все доступно, удобно, понятно.

www.aktakom.ru
