АКТАКОМ – победитель конкурса "Best in Test"!

Расширение модельного ряда виртуальных осциллографов АКТАКОМ

Расширение модельного ряда виртуальных осциллографов АКТАКОМ

09.12.2010

Осциллограф-приставка к ПК АСК-3172 предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB или LAN интерфейсом.

Виртуальный осциллограф АСК-3172 позволяет пользователю наблюдать форму сигнала, используя два независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц (10 ГГц в стробоскопическом режиме) с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.

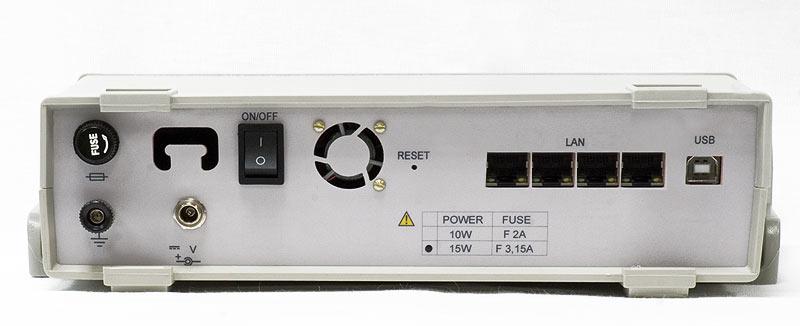

Главным отличием данного осциллографа, по отношению к предыдущим моделям, является наличие сетевого коммутатора (switch), к которому можно подключать до четырех сетевых устройств. LAN интерфейс позволяет осуществлять удаленное управление прибором. В этом случае осциллограф является отдельным сетевым устройством, которому задается свой IP-адрес. Существенным преимуществом LAN интерфейса над USB является обеспечение гальванической развязки прибора от компьютера.

Сетевой коммутатор — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного сегмента сети. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

Вместе с прибором поставляется программное обеспечение AKTAKOM Oscilloscope Pro, которое имеет следующие возможности:

  • полное управление прибором (включая удаленное)
  • чтение данных покадровым (режим осциллографа) или непрерывным способом (режим самописца)
  • спектральный анализ сигнала
  • аварийная сигнализация
  • автоматические измерения параметров сигналов, в т. ч. определение фазового сдвига
  • статистические измерения и построение гистограмм
  • большой набор математических функций
  • цифровая фильтрация
  • цифровое послесвечение
  • программная эмуляция входного сигнала
  • сохранение данных и конфигурации прибора
  • трансляция данных в формат csv или wav

Прибор АСК-3172 совместим со следующими ОС: Windows Vista, Windows 7. Виртуальный осциллограф включен в Государственный реестр средств измерений под № 40253-08. Гарантийный срок на него составляет 25 месяцев.

www.aktakom.ru
