АКТАКОМ – победитель конкурса "Best in Test"!

Цифровые осциллографы Актаком – теперь с глубиной записи 10 миллионов точек!

17.08.2011

Линейка цифровых запоминающих осциллографов Актаком постоянно развивается и совершенствуется. За последние 2 -2,5 года модельный ряд цифровых осциллографов Актаком расшился не просто в разы, а в десятки раз. На смену старым моделям приходят новые, а развитие модельного ряда происходит сразу по нескольким направлениям.

Особенно бурное развитие линейка цифровых осциллографов Актаком получила за последние полгода-год. В модельном ряду цифровых осциллографов Актаком появились:

И это далеко не полный список пополнения модельного ряда за последнее время.

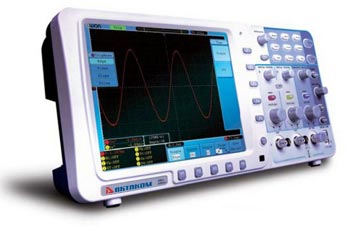

И вот теперь мы представляем новую серию цифровых осциллографов Актаком с глубиной записи 10 миллионов точек. Данная серия осциллографов, в настоящее время, представлена шестью моделями ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV.

Для многих разработчиков радио и электрооборудования одним из основных параметров осциллографа является глубина записи, т.е. упрощенно - какой длительности сигнал может быть захвачен осциллографом для дальнейшего его анализа. Отличительной чертой данной серии цифровых осциллографов является существенно большая, по сравнению с существующими моделями, глубина записи.
Если у современных бюджетных моделей осциллографов максимальная глубина записи составляет 2-2,5 миллиона точек, то в новой серии осциллографов ADS максимальная глубина записи составляет 10 миллионов точек на каждый канал!

При работе с осциллографом, пользователь может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек.

Модели осциллографов из cерии ADS в основном отличаются между собой значениями полос пропускания (60 или 100 МГц) и максимальной частоты дискретизации (до 2 Гвыб/сек).

Еще одной примечательной особенностью новой серии осциллографов ADS является усовершенствованный дизайн меню. Пользовательское меню станет более эргономичным, наглядным и удобным.

Например:

  • расширенная система синхронизации, которая включает в себя не только запуск по фронту и видеосигналу, но также запуск по длительности импульса, длительности нарастания и поочередный запуск
  • математические операции между каналами
  • возможность использования осциллографа для анализов спектра на основе быстрого преобразования Фурье (4 окна)
  • встроенный пиковый детектор
  • режим усреднения
  • режим X-Y

В новой модели осциллографа пользователь может проводить:

  • автоматические измерения
  • курсорные измерения (20 типов), как самих сигналов, так и спектра сигналов
  • встроенный модуль "Годен-Негоден" (Pass-Fail), позволяющий проводить автоматическое тестирование на предмет работоспособности исследуемых устройств с возможностью выдачи соответствующего сигнала на разъем, расположенный на задней панели прибора.

В новых моделях цифровых осциллографов ADS дизайн меню принципиально изменился. Некоторые элементы меню стали графическими и, соответственно, более наглядными.
Это изменение затронуло не только дизайн, но и сам дисплей. В осциллографах ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV используется дисплей с диагональю 8" (20 см), но разрешение составляет уже 800х600 точек!
Кроме того, в цифровых осциллографах серии ADS с индексом MV: ADS-2061MV, ADS-2111MV, ADS-2121MV имеется возможность выводить изображение на внешний монитор или телевизор через интерфейс VGA, который имеется в этих моделях.

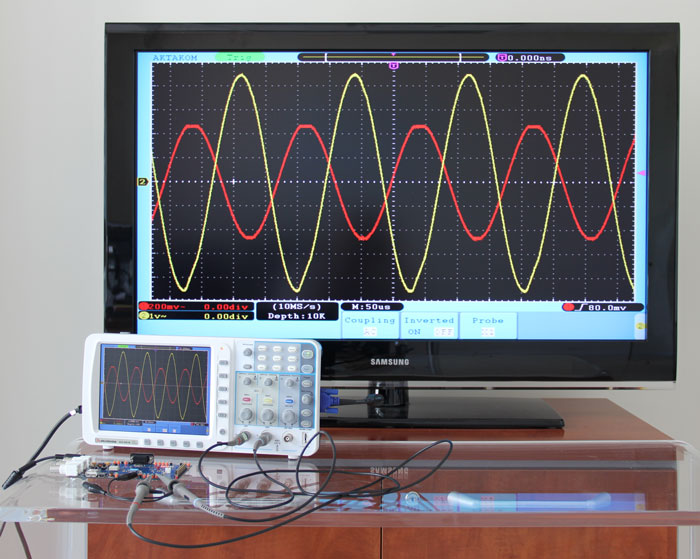

Осциллографы Актаком ADS-2061MV, ADS-2111MV, ADS-2121MV ADS-2061MV, ADS-2111MV, ADS-2121MV с возможностью вывода изображения на внешний монитор или телевизор

Такая возможность представления информации очень удобна при использовании осциллографов новой серии в обучающем процессе, на конференциях и семинарах, при использовании осциллографах в труднодоступных местах и ряде других применений.

Еще одной особенностью цифровых осциллографов Актаком ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV является возможность питания не только от сети, но и возможность автономного питания при подключении SDS-батареи. Это позволяет использовать прибор при работе на выездах и в "полевых" условиях. Использование осциллографов Актаком серии ADS в таких условиях становится возможным еще и потому, что эти приборы имеют небольшой вес (всего 1,82 кг) и габаритные размеры (340 мм × 155 мм × 70 мм).

Обращаем внимание, что толщина осциллографа всего 7 см, что значительно тоньше всех существующих аналогов.

Новые цифровые осциллографы Актаком ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV уже доступны к поставке.
