Новые высокочастотные анализаторы компонентов Актаком!

29.11.2013

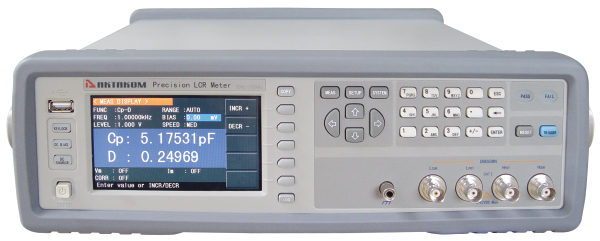

В модельном ряду Актаком появилась новая серия анализаторов компонентов которая включает в себя три модели: АММ-3038, АММ-3048, АММ-3058. Новые приборы представляют собой прецизионные лабораторные LCR метры рассчитанные на высокую тестовую частоту:

АММ-3058: 20 Гц…1 МГц
АММ-3048: 20 Гц…500 кГц
АММ-3038: 20 Гц…300 кГц.

Мощные лабораторные настольные измерители LCR разработаны для применения в научно-исследовательских лабораториях разработчиками SMD-компонентов, конденсаторов катушек индуктивности, резисторов и полупроводниковых материалов с широким диапазоном характеристик от ультра-малых (на высоких частотах) до больших значений. Новые LCR метры Актаком АММ-3038, АММ-3048, АММ-3058 позволяют измерять следующие параметры:

Параметр		Значение
Абсолютный импеданс Сопротивление Реактивное сопротивление Сопротивление постоянному току	|Z| R X DCR	0,00001 Ом...99,9999 МОм
Абсолютный адмиттанс Проводимость Реактивная проводимость	|Y| G B	0,00001 мкСм..99,9999 См
Емкость	C	0,00001 пФ...9,99999 Ф
Индуктивность	L	0,00001 мкГн...99,9999 кГн
Тангенс угла диэлектрических потерь	D	0,00001...9,99999
Добротность	Q	0,00001...99999,9
Фазовый угол	θ (град) θ (рад)	-179,999°...179,999° -3,14159...3,14159
Отклонение	Δ%	-999,999%...999,999%

Базовая точность измерения LCR параметров составляет 0,05%.

Среди других особенностей новых анализаторов компонентов Актаком АММ-3038, АММ-3048, АММ-3058 можно выделить:

• автоматический контроль уровня сигнала напряжения и тока;
• функцию тестирования трансформаторов;
• встроенный источник смещения DC 0 В ...±5 В / 0 мА ...±50 мА;
• возможность подключения внешнего источника смещения тока DC до 120 А
• три скорости измерения;
• последовательную и параллельную схему замещения;
• выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
• работу по списку в режиме свипирования из 10 точек встроенный компаратор на 10 уровней и выходом Годен/Негоден (Pass/Fail).

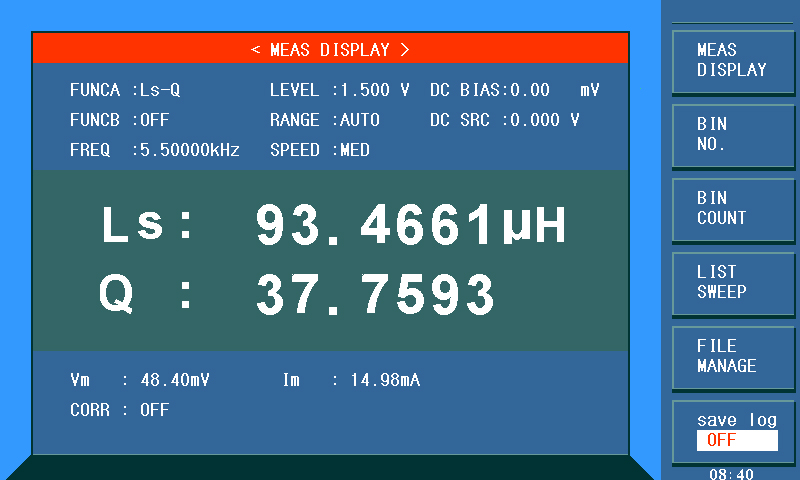

Первичные и вторичные отображаемые параметры

Первичный параметр	|Z|, |Y|	L, C	R	G
Вторичный параметр	θ (град),θ (рад)	D, Q, Rs, Rp, G	X	B

, а также служебная информация и режимы работы отображаются на цветном 4,3" TFT ЖК дисплее (800x480 точек).

Новые LCR метры Актаком АММ-3038, АММ-3048, АММ-3058 позволяют сохранять до 100 настроек и 201 результат измерения во внутреннюю память, а также использовать в качестве внешней памяти USB носители. Кроме того, данные приборы имеют возможность дистанционно управления по интерфейсам USB, RS232C, LAN и опционально GPIB.

Новые анализаторы компонентов Актаком АММ-3038, АММ-3048, АММ-3058 сочетают в себе высокую производительность и доступные цены.

В ближайшее время модельный ряд анализаторов компонентов и LCR метров Актаком будет еще более расширен.
