АКТАКОМ – победитель конкурса "Best in Test"!

Новинка: первый цифровой осциллограф с глубиной записи 10 миллионов точек и полосой пропускания 200 МГц!

Новинка: первый цифровой осциллограф с  глубиной записи 10 миллионов точек и полосой пропускания 200 МГц!

22.02.2012

Осциллографы ADS-2000 мгновенно стали популярными и наиболее востребованными на рынке измерительной техники. Напомним, что старшей моделью серии были осциллографы ADS-2121M и ADS-2121MV с полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыб/сек.

С начала 2012 года стали доступны к поставке цифровые осциллографы Актаком ADS-2221M и ADS-2221MV с полосой пропускания 200 МГц и максимальной частотой дискретизации 2 Гвыб/сек. Таким образом, серия ADS-2000 расширилась до восьми моделей: ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M и ADS-2221MV.

Для многих разработчиков радио и электрооборудования одним из основных параметров осциллографа является глубина записи, т.е. упрощенно - какой длительности сигнал может быть захвачен осциллографом для дальнейшего его анализа. Отличительной чертой данной серии цифровых осциллографов является существенно большая по сравнению с существующими моделями глубина записи.

Если у современных бюджетных моделей осциллографов максимальная глубина записи составляет 2-2,5 миллиона точек, то в новой серии осциллографов ADS максимальная глубина записи составляет 10 миллионов точек на каждый канал! При этом пользователю не обязательно работать с длиной памяти 10 М точек, он может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек.

Краткие технические характеристики осциллографов ADS представлены в таблице ниже:


ADS-2061M

ADS-2061MV

ADS-2111M

ADS-2111MV

ADS-2121M

ADS-2121MV

ADS-2221M

ADS-2221MV

Кол.каналов

2 канала + внешний запуск

Полоса пропускания

60 МГц

100 МГц

200 МГц

Макс.частота дискретизации
(реальное время)
500 Мвыб/сек - один канал
250 Мвыб/сек - 2 канала
1 Гвыб/сек - один канал
500 Мвыб/сек - 2 канала
2 Гвыб/сек - один канал
1 Гвыб/сек - 2 канала
Макс. глубина записи

10 миллионов точек на один канал

Интерфейс

USB-управл.,
USB-сохр., RS-232

USB-управл.,
USB-сохр., VGA

USB-управл.,
USB-сохр., RS-232

USB-управл.,
USB-сохр., VGA

USB-управл.,
USB-сохр., RS-232

USB-управл.,
USB-сохр.,
VGA

USB-управл.,
USB-сохр., RS-232

USB-управл.,
USB-сохр., VGA

Дисплей

диагональ 8", разрешение 800х600

Еще одна особенность новой серии осциллографов ADS - усовершенствованный дизайн пользовательского меню. Он стал эргономичным, наглядным и удобным.

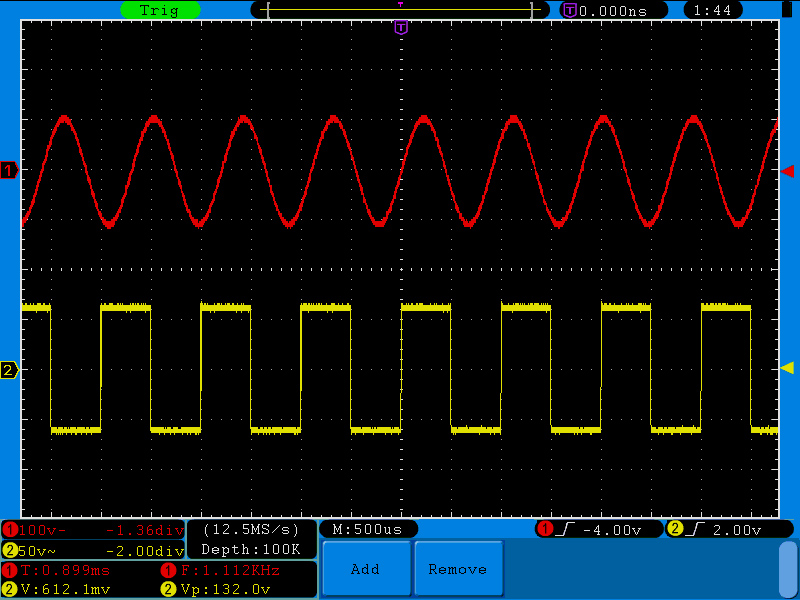

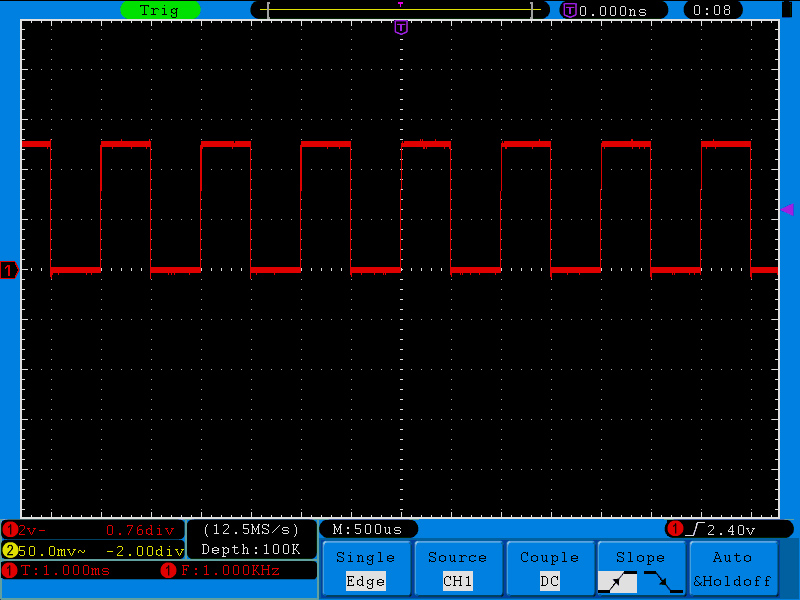

Ниже приведены скриншоты экрана, на которых отображены различные функциональные особенности моделей серии ADS-2000.

Например:

  • расширенная система синхронизации, которая включает в себя не только запуск по фронту и видеосигналу, но также запуск по длительности импульса, длительности нарастания и поочередный запуск

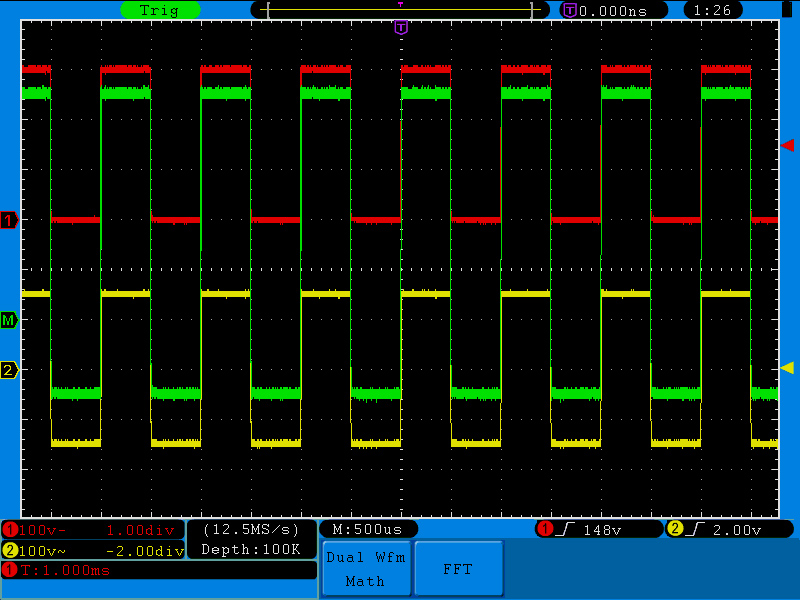

  • математические операции между каналам

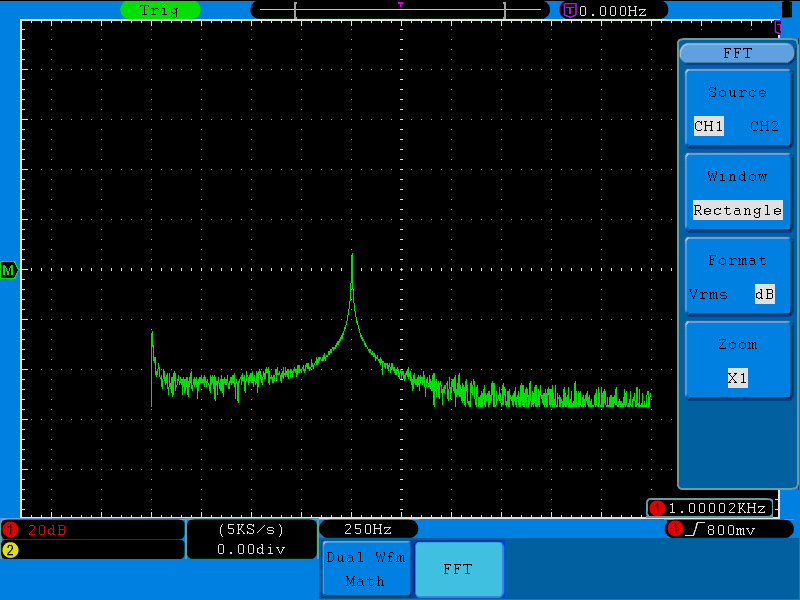

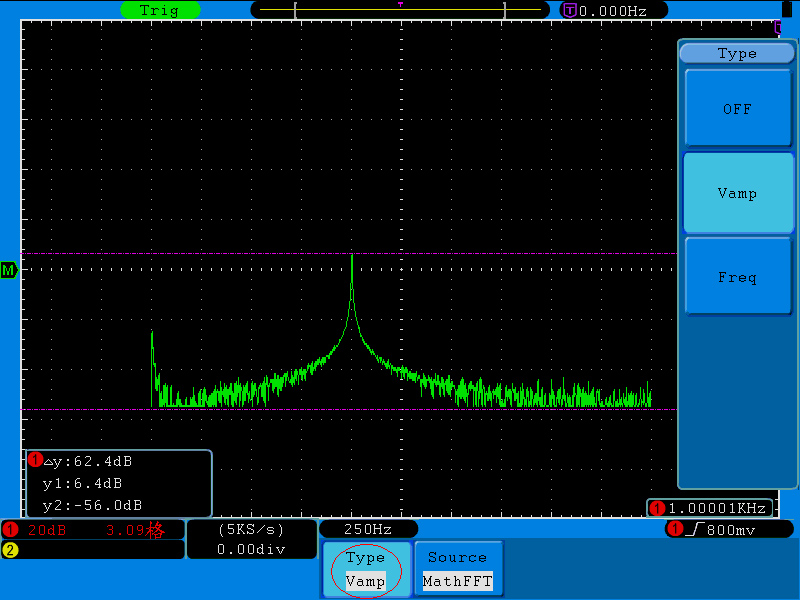

  • возможность использования осциллографа для анализов спектра на основе быстрого преобразования Фурье (4 окна)

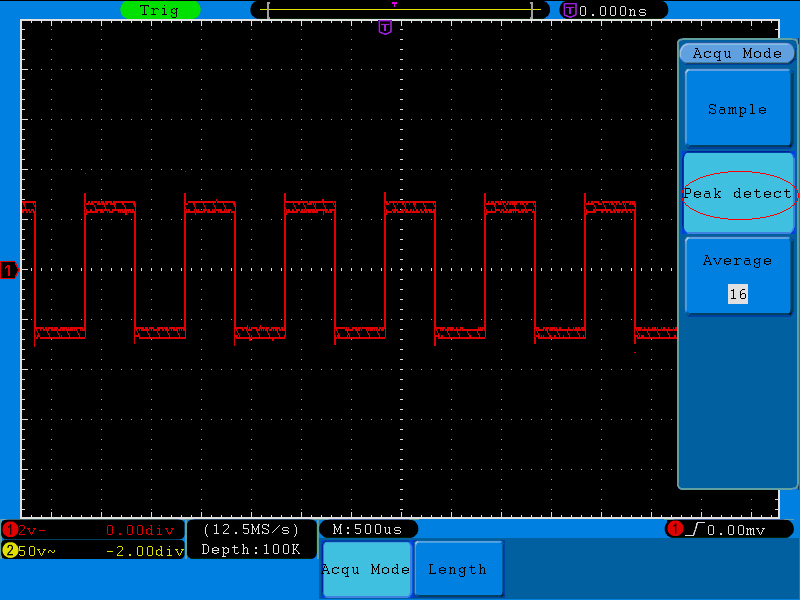

  • встроенный пиковый детектор

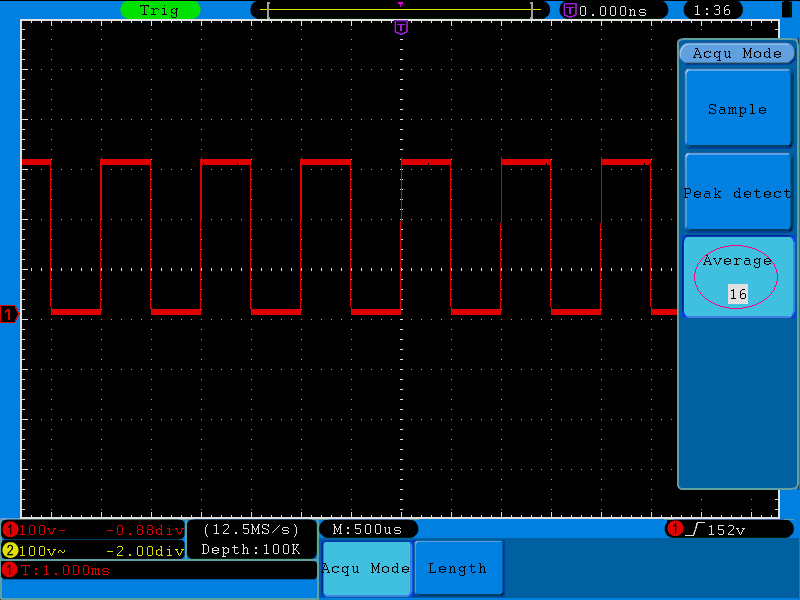

  • режим усреднения

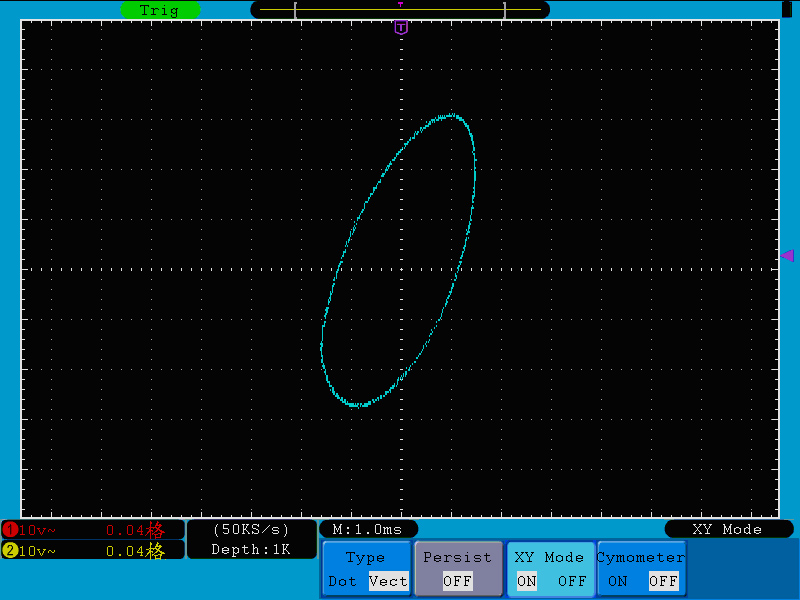

  • режим X-Y

В новой модели осциллографа пользователь может проводить:

  • автоматические измерения

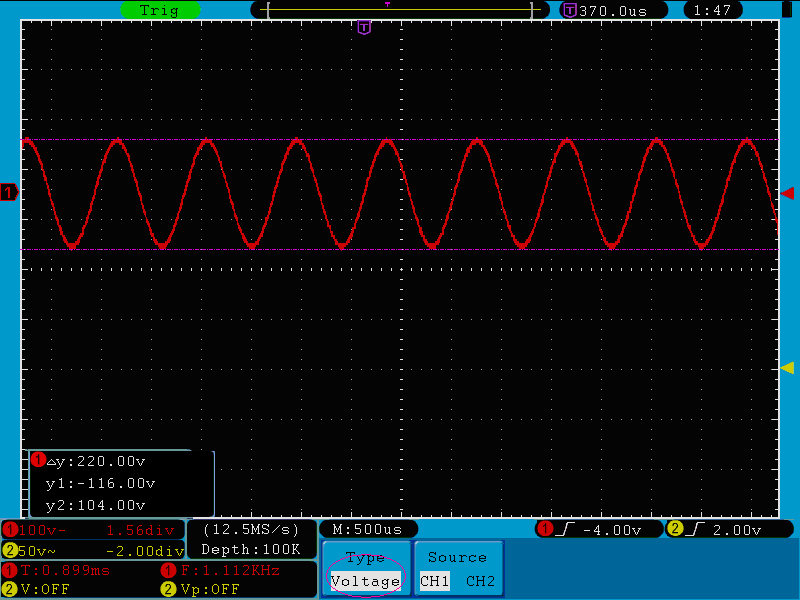

  • курсорные измерения (20 типов), как самих сигналов,

так и спектра сигналов
  • встроенный модуль "Годен-Негоден" (Pass-Fail) позволяющий проводить автоматическое тестирование на предмет работоспособности исследуемых устройств с возможностью выдачи соответствующего сигнала на разъем, расположенный на задней панели прибора.

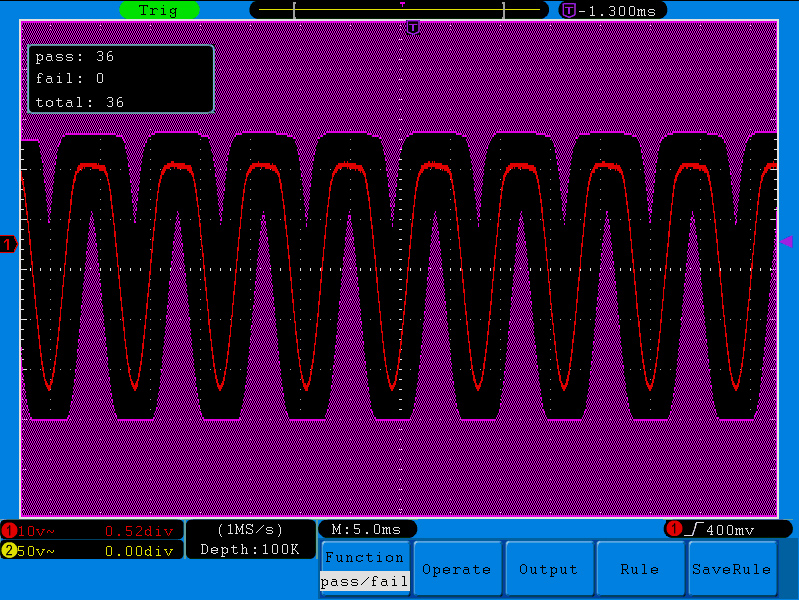

    Внешний вид интерфейса режима "Годен-Негоден" (Pass/Fail) приведен на скриншоте ниже

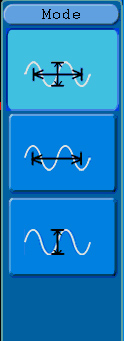

Некоторые элементы меню стали графическими и соответственно более наглядными, например, так стал выглядеть элемент меню автоматического изменения шкал

В осциллографах серии ADS-2000 так же изменился дисплей: теперь он составляет 8" (20 см) с разрешением 800х600 точек!

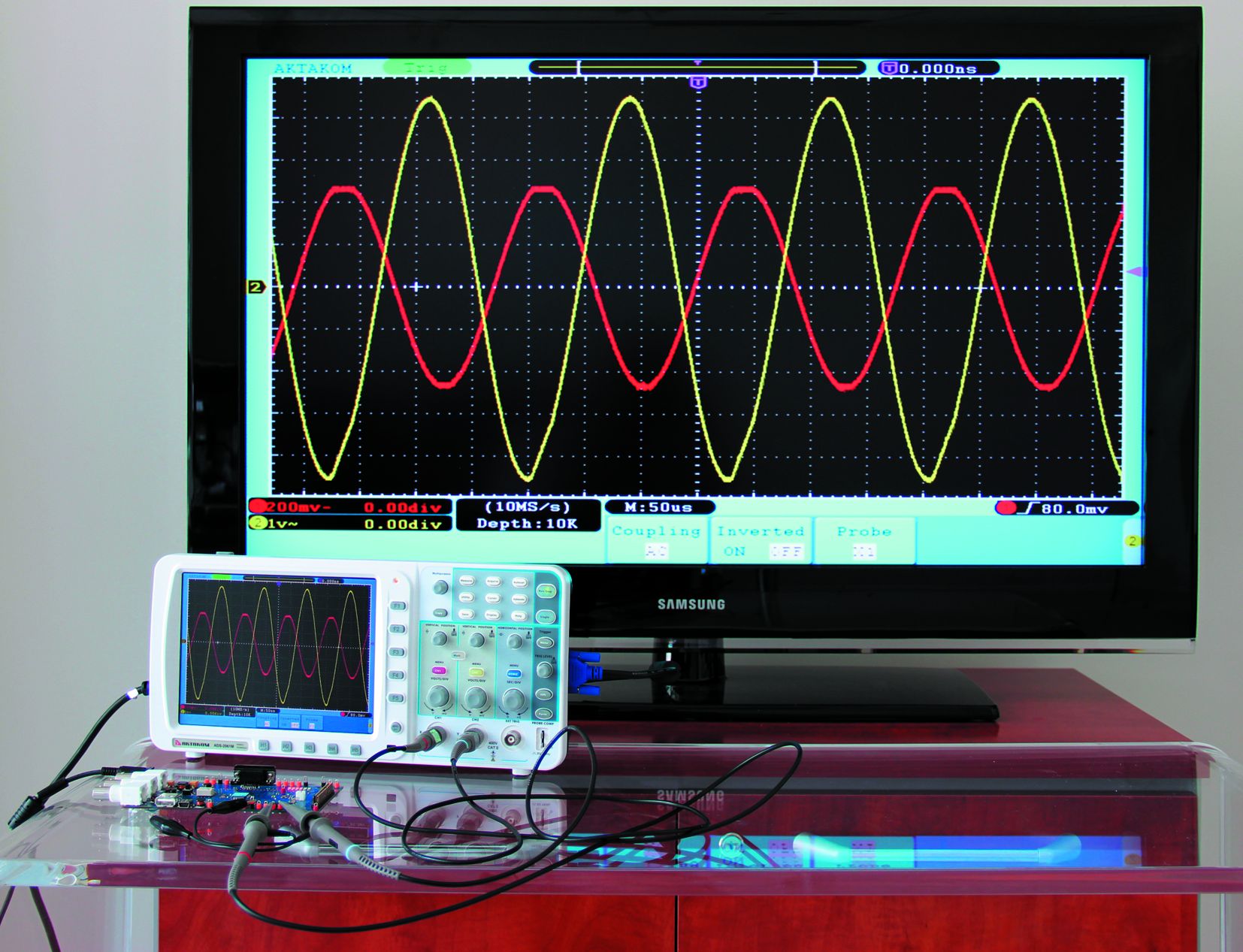

А в осциллографах с индексом MV: ADS-2061MV, ADS-2111MV, ADS-2121MV и ADS-2221MV имеется возможность выводить изображение на внешний монитор или телевизор через интерфейс VGA.

Такая возможность представления информации очень удобна при использовании осциллографов ADS-2061MV, ADS-2111MV, ADS-2121MV, ADS-2221M и ADS-2221MV в процессе обучения, на конференциях и семинарах.

Еще одной особенностью цифровых осциллографов Актаком ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M и ADS-2221MV является возможность питания не только от сети, но и автономного питания при подключении SDS-батареи. Это позволяет использовать прибор при работе на выездах и в "полевых" условиях. Использование осциллографов Актаком серии ADS-2000 в таких условиях становится возможным еще и потому, что эти приборы имеют небольшой вес (всего 1,82 кг) и габаритные размеры (340 мм × 155 мм × 70 мм).
