Новые регистраторы температурных полей протяженных объектов от ОАО НПП "Эталон"

29.06.2012

На омском предприятии ОАО НПП "Эталон" разработаны и серийно выпускаются термокосы серии МЦДТ 0922, предназначенные для полевого определения температуры грунтов по ГОСТ 25358-82, а также для измерений температур в строительстве, на других сложных нелинейных объектах, и МЦДТ 1201 – герметичные термокосы, предназначенные для измерения температуры жидкости в резервуарах, а также зерна в силосных зернохранилищах.

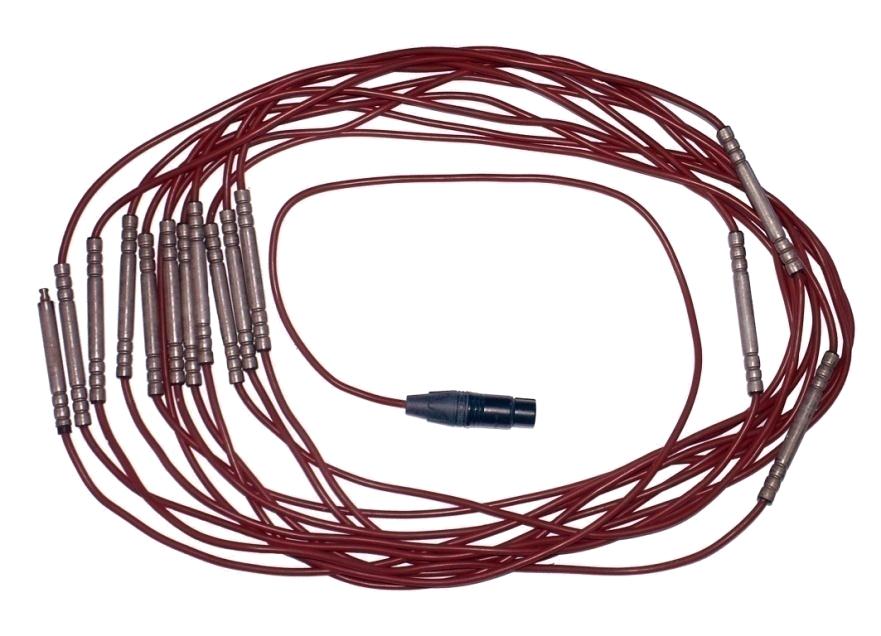

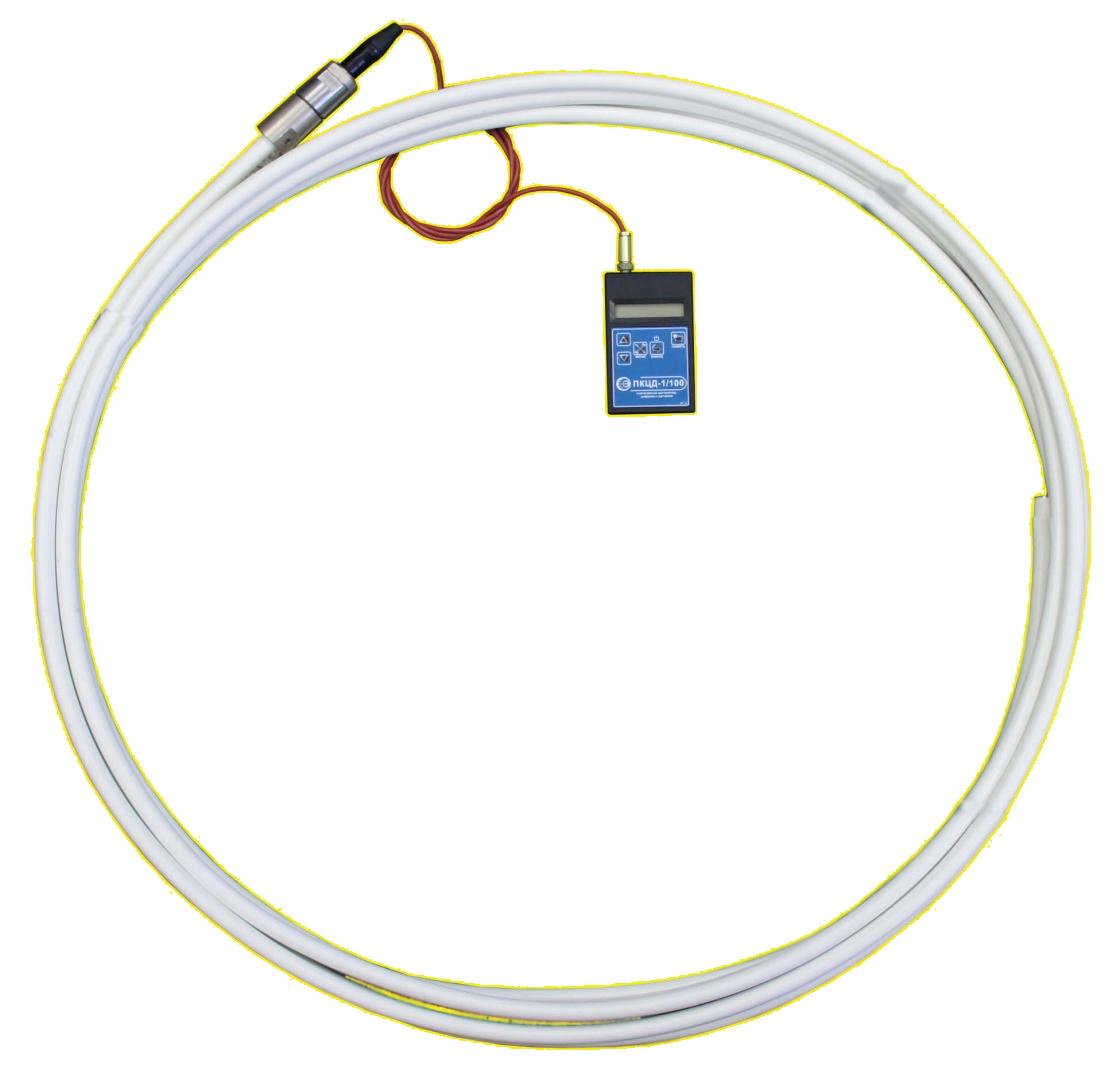

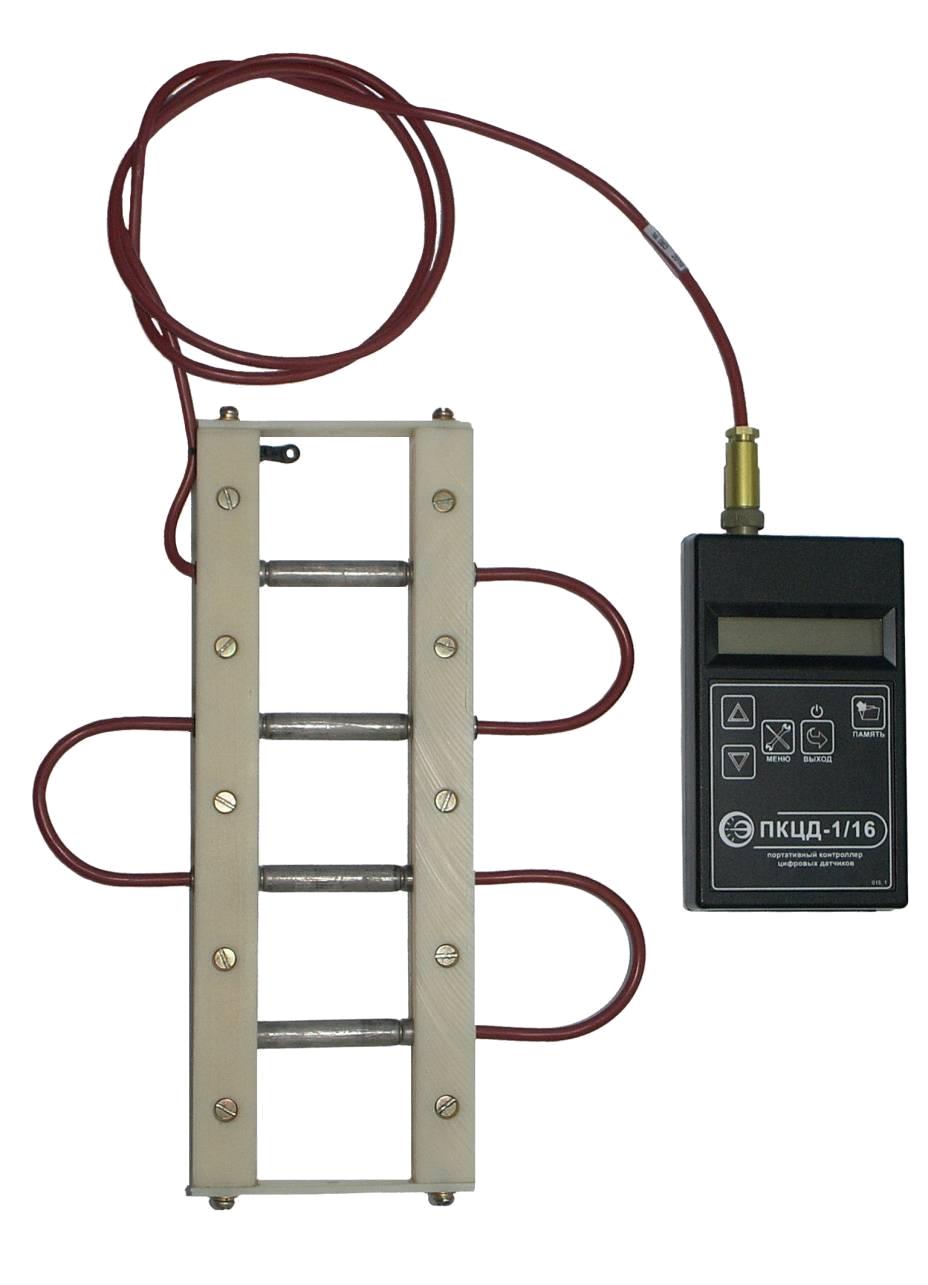

Термокосы серии МЦДТ 0922

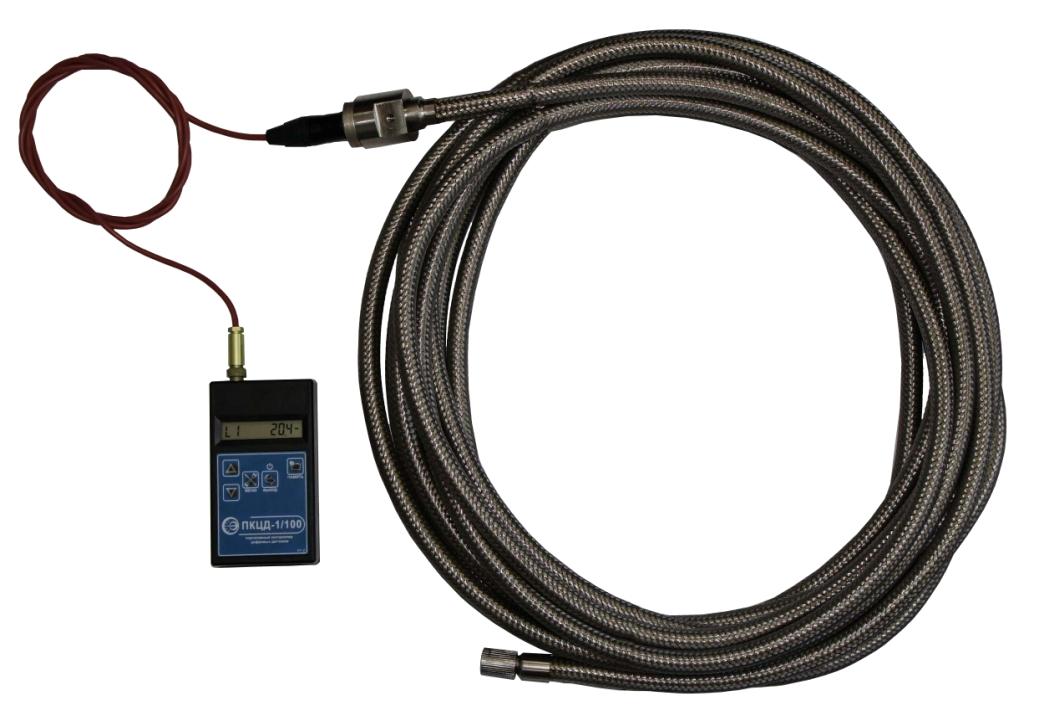

Термокосы серии МЦДТ 1201

Для регистрации данных с термокос можно использовать портативные контроллеры, например ПКЦД-1/16 или ПКЦД-1/100, максимальное количество одновременно подключаемых датчиков (или количество датчиков в термокосе) 16 или 100 соответственно. Эти контроллеры подключаются к разъему термокосы и в течение нескольких секунд считывают и обрабатывают данные с датчиков и сохраняют во внутреннюю память. Далее данные сбрасываются на ПК либо сохраняются в энергонезависимую память и оператор может перейти к месту следующего замера.

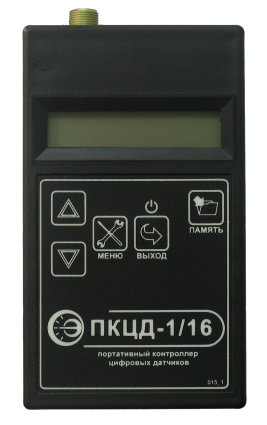

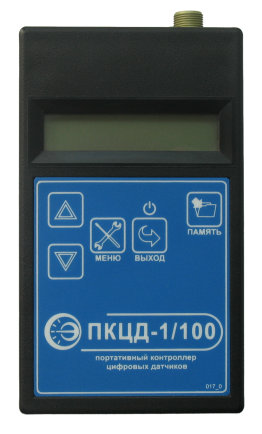

Портативные контроллеры цифровых датчиков ПКЦД-1/16 и ПКЦД-1/100

Если необходимо производить сбор данных длительное время и термокосы установлены стационарно, целесообразно объединить все термокосы в единую систему сбора данных. Для этого были разработаны стационарные контроллеры СКЦД-1/100 и СКЦД-6/200. К СКЦД-1/100 подключается одна термокоса, содержащая до 100 датчиков, к СКЦД-6/200 можно подключить от 1 до 6 термокос, содержащих суммарно до 200 датчиков. До 255 контроллеров при помощи кабеля типа "витая пара" объединяются в сеть RS-485 и через переходник USB/RS-485 подключаются к ПК, на котором установлена программа-сервер сети. Контроллеры СКЦД имеют степень защиты от пыли и воды IP65 и оснащены термостатом для подогрева электроники при работе при температурах окружающего воздуха ниже -40°С.

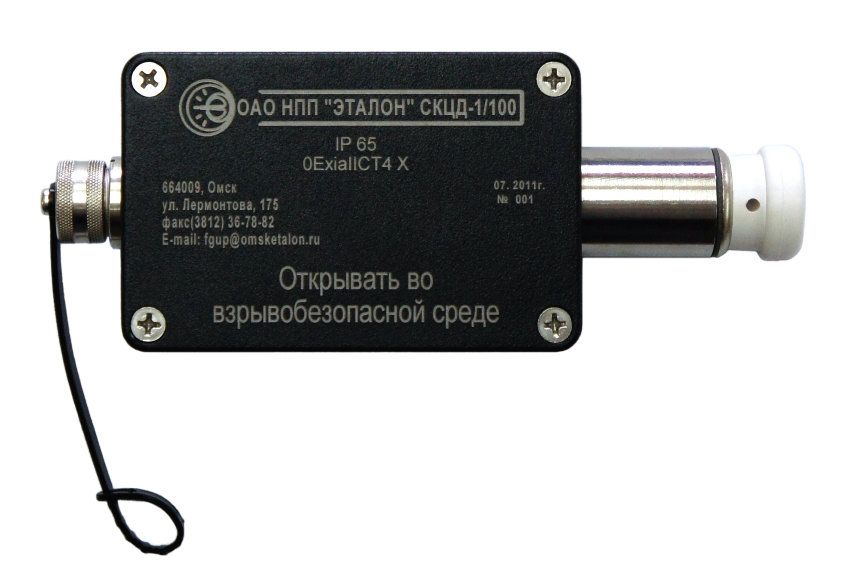

Стационарный контроллер цифровых датчиков СКЦД-1/100

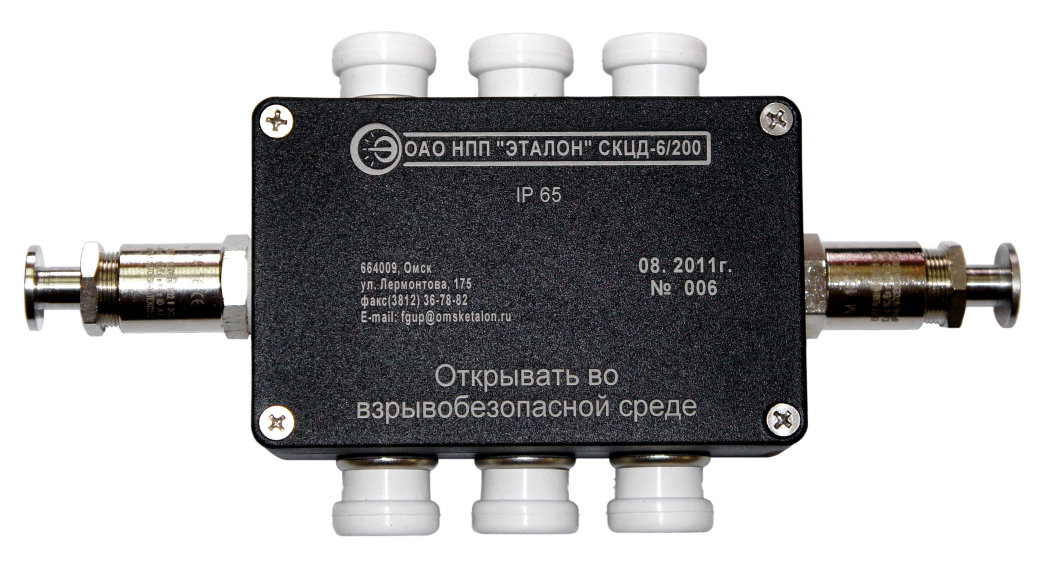

Стационарный контроллер цифровых датчиков СКЦД-6/200

Для регистрации температурных полей удаленных, труднодоступных объектов можно использовать автономные логгеры для термокос. Логгеры размещаются рядом с местом установки термокосы и работают автономно от литиевого элемента питания в течение нескольких лет. Данные записываются на карту памяти формата MicroSD. Сбор данных можно проводить как на месте установки термокосы, путем копирования файла данных с карты на ПК, так и путем извлечения и замены карты памяти на новую, с последующим хранением карт памяти с данными в виде архива.

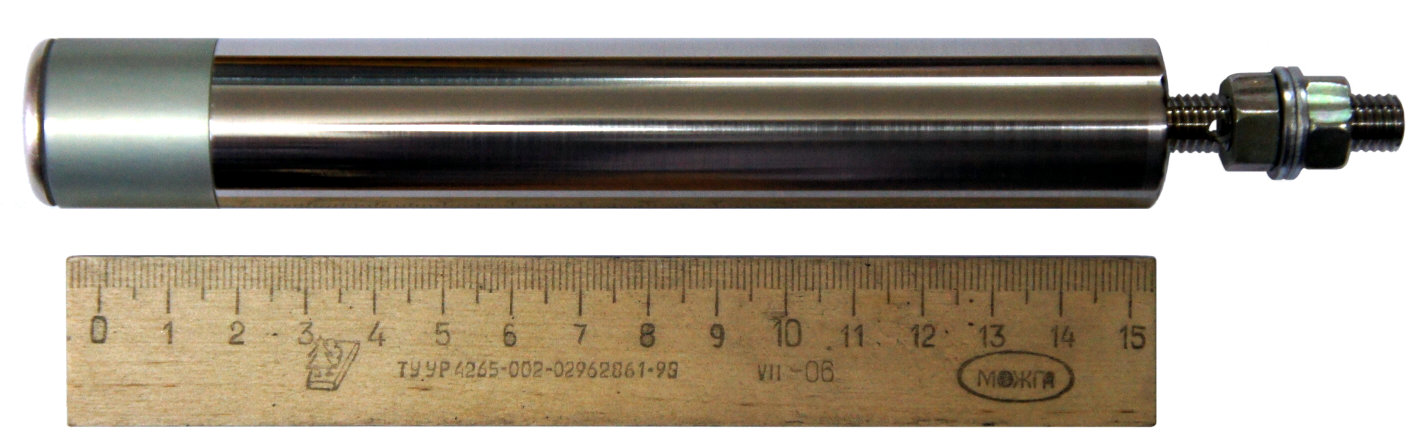

Автономный логгер для термокос
