Измеритель добротности

Об Энциклопедии измерений
Поиск:

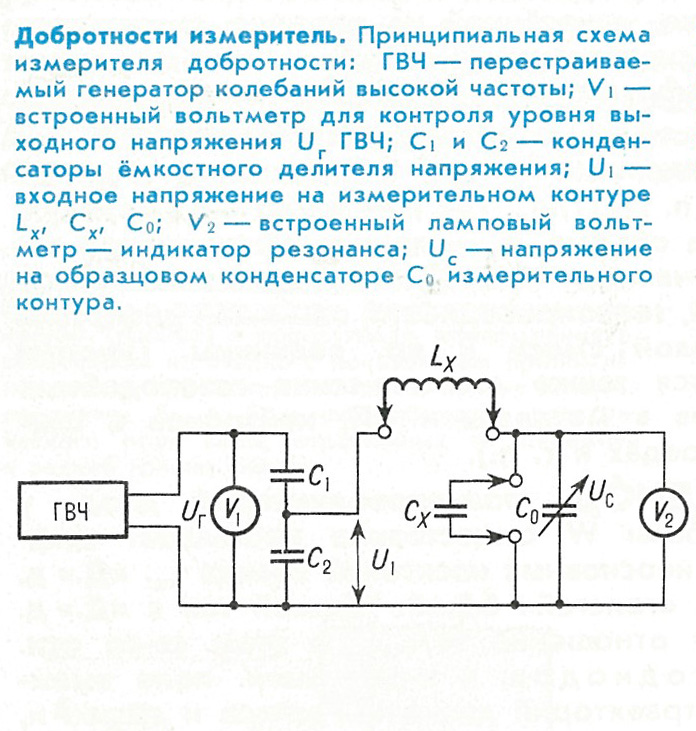

ИЗМЕРИТЕЛЬ ДОБРОТНОСТИ (куметр, Q-метр), прибор для измерения добротности колебательных контуров, катушек индуктивности и конденсаторов. Д. и. содержат (рис.): перестраиваемый генератор колебаний ВЧ; измерит, контур, образуемый образцовым перем. конденсатором С0 с градуированной шкалой и катушкой индуктивности Lx измеряемого контура или вспомогательной (образцовой) катушкой индуктивности L0; индикатор резонанса, в качестве к-рого обычно используется ламповый вольтметр. Принцип измерения добротности с помощью Д. и. заключается в измерении отношения напряжения Up на образцовом конденсаторе при резонансе к напряжению U1, подводимому к контуру. Для исключения влияния ёмкости С0 на результат измерения добротность QK контура вычисляется по формуле:


где Q1 и О2 — значения добротности измерит, контура при отключённом и подключённом (параллельно С0) конденсаторе Сx исследуемого контура. Существует также косвенный метод измерения добротности (метод вариации частоты или вариации ёмкости), связанный с измерением полосы пропускания измерит, контура. Косвенными методами с помощью Д. и. можно измерять также индуктивность, коэф. взаимоиндукции, собств. ёмкость и омическое сопротивление катушек индуктивности, ёмкость конденсаторов, тангенс угла диэлектрич. потерь диэлектриков, полные сопротивления пассивных двухполюсников, сопротивление коаксиальных кабелей и др. величины.
Д. и. позволяет измерять добротность в пределах от неск. единиц до 103 в диапазоне частот от 1 кГц до неск. сотен МГц; погрешность измерений составляет 3—5%. Совр. Д. и. выполняются на ПП элементах и ИС. Всё шире применяются цифровые Д. и., принцип действия к-рых осн. на счёте числа периодов затухающих свободных колебаний в контуре.

Источник
Электроника. Энциклопедический словарь
Москва, «Советская энциклопедия», 1991 г.
