Измерительная линия

Об Энциклопедии измерений
Поиск:

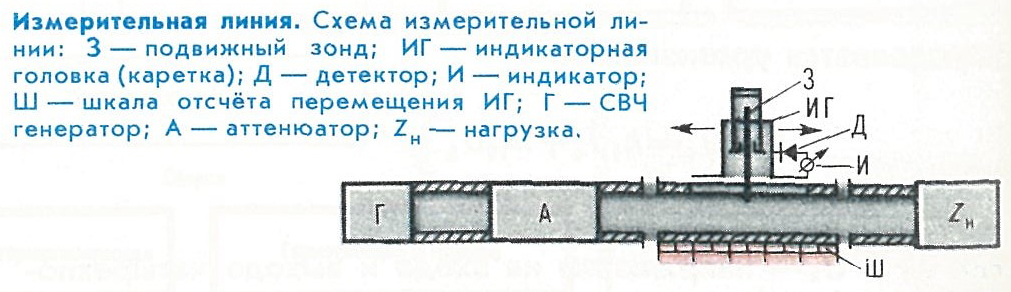

ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ, прибор для измерения характеристик СВЧ трактов передачи: коэффициента стоячей волны (КСВ), полных сопротивлений и др. Принцип действия И.л. основан на анализе картины стоячей волны в тракте с помощью подвижного зонда (рис.). Передвигая зонд по тракту, с помощью индикатора (обычно на основе коаксиального или объёмного резонатора, слабо связанного с осн. линией) измеряют макс, и мин. значения напряжений (токов) в пучностях и узлах стоячей волны. И. л. применяются в диапазоне частот от сотен МГц до сотен ГГц при настройке и проверке СВЧ аппаратуры для согласования источников и потребителей СВЧ энергии, сопряжения отд. узлов и элементов СВЧ тракта, выявления неоднородностей в нём и др. Погрешность измерения КСВ И. л. в диапазоне до 20 ГГц составляет 2-5%.



Источник
Электроника. Энциклопедический словарь
Москва, «Советская энциклопедия», 1991 г.
