Измерители больших и малых сопротивлений

Об Энциклопедии измерений
Поиск:

Промышленность выпускает огромную номенклатуру резисторов, в том числе высокоомных. Они могут быть проводными и беспроводными (для монтажа на печатных платах), поверхностными и объемными и интегральными (в составе интегральных микросхем). Кроме того, высокие значения сопротивления характерны для параметров разных изделий, например, сопротивлений между контактами переключателей и реле, между обмотками трансформаторов, между проводниками печатных плат и т.д. А малые сопротивления характерны для цепей заземления, проводников, контактов реле и переключателей. Наименьшим удельным сопротивлением (на единицу длины) обладают металлы серебро и медь, заметно больше оно у алюминия.

Качество изделий из изоляционных материалов зависит от их удельного электрического сопротивления. В таблице представлены данные о некоторых наиболее распространенных изоляционных материалов.

Таблица. Качество изоляционных материалов (+ - отличное, о - хорошее, - -плохое)
Изоляционный
материал
Удельное сопротивление
Ом·см
Минимальная абсорбция
влаги
Минимальный
пьезоэффект
Минимальный
трибоэлект-рический эффект
Сапфир 1016 - 1018 + + о
Тефлон 1017 - 1018 + - -
Полиэтилен 1014 - 1018 о + о
Полистирол 1014 - 1018 о о -
Керамика 1012 - 1014 - о +
Нейлон 1012 - 1014 - о -
Эпоксид 1010 - 1017 - о -
PVC 1010 - 1015 + о о
Фенолик 105 - 1012 - + +

Для измерения больших резистивностей используются специальные приборы – мегомметры, гигаомметры и даже тераомметры. Мегомметры это приборы, измеряющие сопротивление от единиц Ома до, примерно, 10 МОм (1 МОм = 1·106 Ом). Номенклатура этих приборов достаточно обширна и среди них есть как аналоговые приборы (с магнитоэлектрическим измерителем), так и цифровые с повышенной точностью измерения. Основная область применения мегомметров – контроль устройств электроэнергетики и электротехнических устройств.

Разумеется, даже простые мегомметры могут применяться и нанотехнлогиях, если их характеристики удовлетворяют заданным требованиям. Но это достаточно известные приборы и выбор их очень велик.

В связи с этим отметим лишь некоторые лучшие модели этих приборов

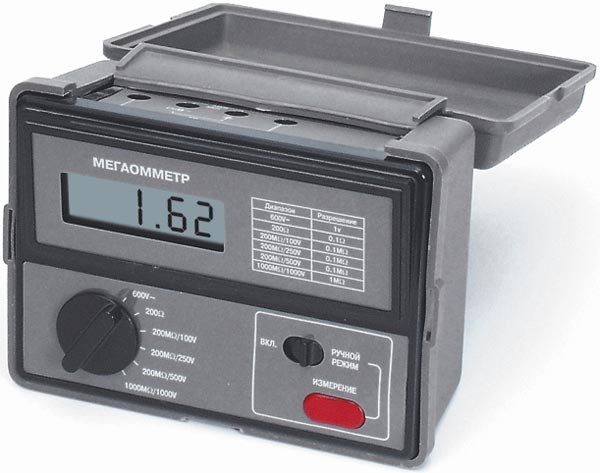

АМ-2002

Цифровой мегомметр: измерение сопротивлений 0,1 МОм...1 ГОм, испытательные напряжения: 100, 250, 500, 1000 В; точность 1-2%, ток КЗ Ј2,8 мА; ряд дополнительных функций.

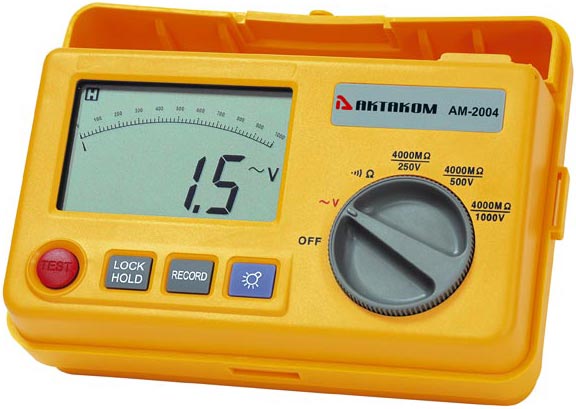

АМ-2004

Цифровой мегаомметр: измерение сопротивления изоляции 0,1 МОм...4 ГОм напряжением: 250, 500, 1000 В; точность 1...2%, ряд дополнительных функций.

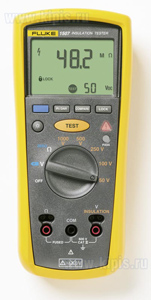

Fluke-1507

Цифровой мегомметр: измерение сопротивления изоляции до 10 ГОм напряжением 50 В, 100 В 250 В; 500 В и 1000 В, ряд дополнительных функций.






Fluke-1550B

Цифровой мегомметр: измерение сопротивления изоляции до 1 ТОм напряжением 250 В, 500 В, 1000 В, 2500 В или 5000 В; программируемое измерительное напряжение с шагом 50 В в диапазоне от 250 В до 1000 В и с шагом 100 В в диапазоне от 1000 В до 5000 В; автоматический расчет коэффициентов абсорбции и поляризации; ряд дополнительных функций.

Измерители малых сопротивлений

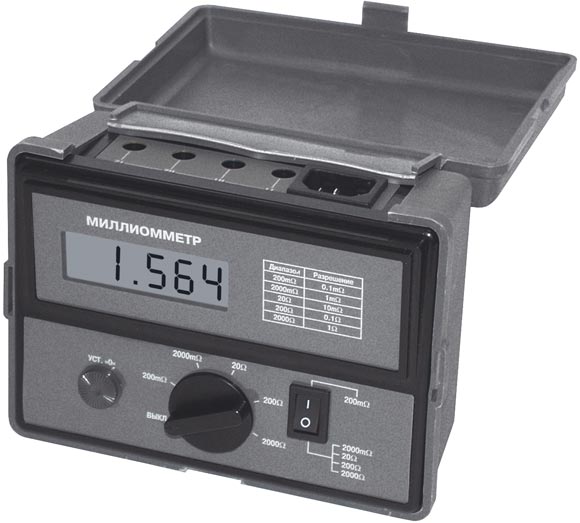

AM-6000

Цифровой миллиомметр: измерение сопротивлений 0,1 мОм...2 кОм, точность 0,75%, дополнительные функции: возможность точных измерений по 4-х проводной схеме; питание 220 В





Источник

А. А. Афонский, В. П. Дьяконов, Электронные измерения в нанотехнологиях и в микроэлектронике

Под ред. проф. В. П. Дьяконова, Москва, ДМК пресс, 2011
