Цифровые осциллографы Актаком с широкоформатным дисплеем - в ГосРеестре СИ !

21.11.2013

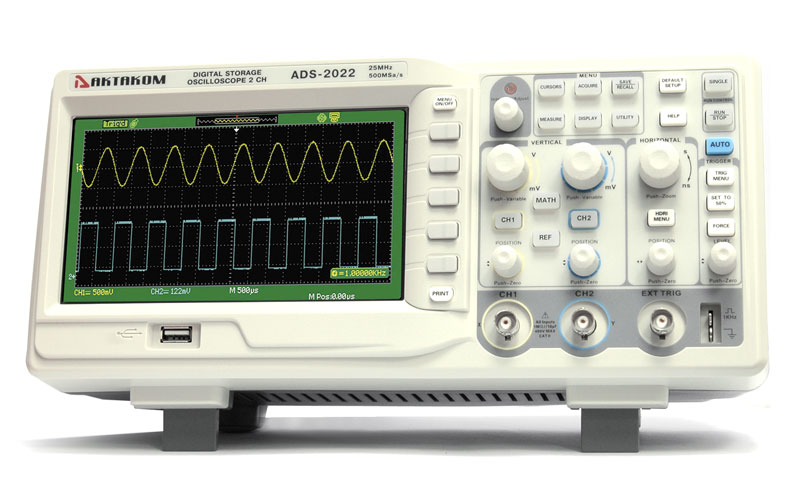

По результатам испытаний получены свидетельства об утверждении типа средств измерений (включены в Государственный Реестр средств измерений) на цифровые осциллографы Актаком: ADS-2022 (25 МГц), ADS-2072 и ADS-2072M (70 МГц), ADS-2102 и ADS-2102M (100 МГц), ADS-2152M (150 МГц) и ADS-2202 (200 МГц).

Цифровые осциллографы Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 имеют максимальную частоту дискретизации в реальном времени 1 Гвыб/сек (500 мВыб/сек на канал).

Система синхронизации в цифровых осциллографов эконом-класса с широкоформатным дисплеем предусматривает запуск по фронту, видеосигналу, длительности импульса, скорости нарастания, а также - поочередный запуск для наблюдения несинхронных сигналов.

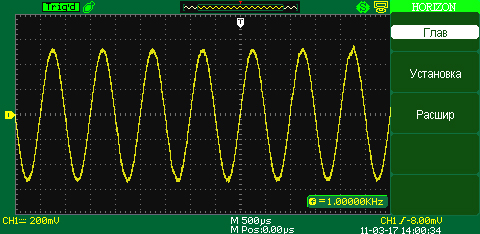

Характерная конструктивная и функциональная особенность данных моделей - это большой широкоформатный ЖК экран с разрешением 480х234 точек.

По размерам ЖК дисплея (диагональ 17,8 см) ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 приближается к линейке осциллографов Актаком с большим дисплеем (19-20 см). Благодаря применению широкоформатного ЖК дисплея пользователь может наблюдать 18 делений по горизонтали, т.е. на экране отображается сигнал большей длины, чем в обычных осциллографах с 5,7" экраном.

Цифровые осциллографы Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 предоставляют пользователям следующие возможности:

  • курсорные измерения: ручные. слежение. авто
  • автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы пропускания: 20 МГц
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • встроенный интерполятор: Sin(x)/x, линейная с возможностью выбора
  • математические операции: сложение, вычитание, умножение, деление
  • быстрое преобразование Фурье для анализа спектра. Четыре встроенных окна: Rectangle, Blackman, Hanning, Hamming. БПФ 1024 точки.
  • режимы растяжки
  • режим X-Y
  • пиковый детектор
  • усреднение (4…256 выборок)
  • самописец: 100 мс/дел...50 с/дел
  • автоматический покадровый регистратор: 2500 кадров
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"), причем модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на внешнее USB-устройство
  • дистанционное управление от персонального компьютера

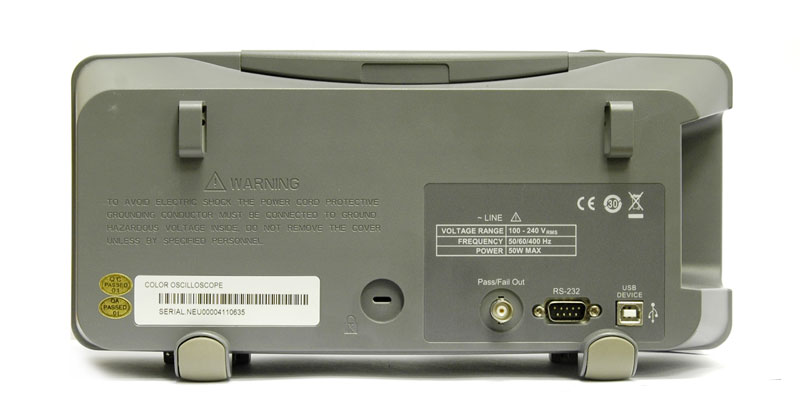

В цифровых осциллографах Актаком ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M и ADS-2202 предусмотрена возможность дистанционного управления от персонального компьютера и подключения различных устройств. Данные модели оснащены интерфейсами USB-host, одним USB-device и LAN. Благодаря широкому набору интерфейсов появляется возможность дистанционного управления не только по USB, но и LAN интерфейсу, сохранять данные на USB-накопители и производить прямую печать с осциллографа на принтер (PictBridge).

Таким образом, линейка цифровых осциллографов Актаком с широкоформатным дисплеем Актаком, включенных в Государственный Реестр средств измерений РФ, представлена следующими двух- и четырехканальными моделями, основные различия которых приведены в таблице ниже:

Полоса пропускания25 МГцADS-2022---
---
60 МГц---
---
АОС-5062
70 МГц
ADS-2072
ADS-2072M---
100 МГцADS-2102ADS-2102MАОС-5104
АОС-5102
150 МГц---
ADS-2152MАОС-5074
200 МГцADS-2022--- АОС-5204
АОС-5202
300 МГц------АОС-5304
АОС-5302
Количество каналов
222 или 4
Макс. дискретизация в реальном времени
1 Гвыб/сек
500 Мвыб/сек (для ADS-2022)
2 Гвыб/сек
Макс. глубина записи
40 К точек
4 К (для ADS-2022)
2 М точек24 К точек

Срок действия свидетельства об утверждении типа средств измерений до 28 октября 2018 года.
Номер в Государственном Реестре средств измерений - 55302-13.
