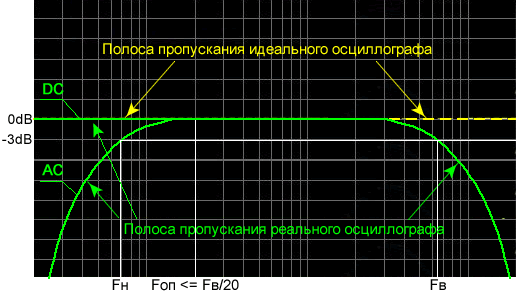

Полоса пропускания осциллографа - диапазон частот ( на рис. "Fн - Fв"), в пределах которого ослабление сигнала осциллографом не превышает -3 дБ относительно величины сигнала на опорной частоте (на рис. "Fоп"). Опорная частота, в соответствие с ГОСТ-22737-77, не должна превышать 5% верхней граничной частоты полосы пропускания. Для осциллографов общего назначения за опорную частоту обычно принимается частота 1 кГц. При этом такие осциллографы имеют возможность переключения режима входов "AC-DC". В режиме "DC" нижняя частота полосы пропускания равно нулю (Fн=0), что позволяет работать с низкочастотными сигналами вплоть до постоянного тока, а также с сигналами, имеющую постоянную составляющую.  Режим "AC" обеспечивает отсечение постоянной составляющей сигнала при необходимости наблюдения только его переменной составляющей. Практически во всех осциллографах предусмотрена функция ограничения полосы частот для улучшения соотношения сигнал/шум при регистрации регулярных сигналов.

Существует однозначная взаимосвязь между верхней частотой полосы пропускания и временем нарастания осциллографа:

Fв(МГц) = 0,35 / tн (мксек)

Это соотношение справедливо при условии, что время нарастания измеряется между уровнями 10% и 90% от амплитуды прямоугольного испытательного сигнала на экране осциллографа. При этом весь аналоговый тракт прибора считается эквивалентным апериодическому звену первого порядка. Для осциллографов общего назначения эти условия обычно выполняются.
