Курсорные измерения - это режим, в котором осциллограф определяет значения координат курсоров по Y или по X оси и вычисляет разницу между координатами курсоров.
Курсоры Y отображаются на экране горизонтальных линий и предназначены для измерения вертикальных параметров. Обычно они используются для измерения амплитудных параметров (напряжения).
Курсоры X отображаются на экране в виде вертикальных линий и предназначены для измерения горизонтальных параметров. Обычно они используются для измерения временных, фазовых и частотных параметров.
Функция курсорные измерения имеет три режима: ручной (Manual), слежение (Track) и автоматические измерения (Auto).

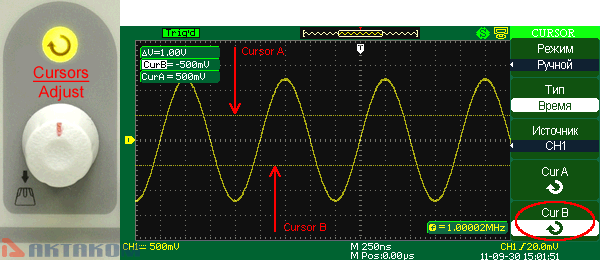

1. Ручной. В этом режиме на экране курсоры отображаются в виде двух параллельных линий. Эти линии можно перемещать по осциллограмме для выбора измеряемых интервалов напряжения:
или времени (фазы, частоты):
Измеренные значения будут отображаться на экране (обычно - в рамках).
Ниже на анимации показана ручная установка курсоров для измерения размаха сигнала:
На следующей анимации показана ручная установка курсоров для измерения длительности положительного импульса:
2. Слежение. В этом режиме курсоры на экране отображаются в виде двух перекрестных линий. Перекрестие курсора устанавливает свое положение на линии сигнала автоматически. Курсоры можно перемещать в горизонтальном направлении вдоль линии осциллограммы сигнала вращением многофункционального регулятора.
Осциллограф отображает значения измеренных координат в отдельной рамке на дисплее.
Ниже на анимации показано автоматическое измерение двух уровней сигнала в режиме слежения с помощью горизонтальных курсоров A и В при фиксированном положении вертикальных курсоров для изменяющегося по частоте сигнала:
На следующей анимации показано автоматическое измерение времени в режиме слежения между вертикальными курсорами, установленными для измерения периода сигнала при изменении его частоты:
3. Отображение автоматического измерения. Данный режим можно визуально наблюдать только при включенном режиме автоматического измерения. Осциллограф будет автоматически отображать изменения параметров выбранных с помощью курсоров.
Например:
в каких точках осциллограф измеряет частоту
как измеряет амплитуду напряжения сигнала
Ниже на анимации показано автоматическое измерение размаха сигнала между горизонтальными курсорами:
На следующем анимации показано автоматическое измерение времени между вертикальными курсорами, установленными для измерения периода сигнала при изменении его частоты:
