Растяжка фрагмента

Об Энциклопедии измерений
Поиск:

Режим растяжки или режим увеличения фрагмента позволяет растягивать выделенный участок осциллограммы в горизонтальной области на всю ширину экрана. Такая растяжка фрагмента базовой осциллограммы используется для более детального и с более высоким горизонтальным разрешением анализа сигнала.

При использовании режима растяжки следует учитывать, что установка горизонтального масштаба растянутого участка не может быть больше длительности развертки базовой осциллограммы.

В разных моделях осциллографов режим растяжки может быть реализован различными способами, например в одно- или двухоконном варианте.

Пример реализации режима растяжки на цифровом осциллографе Актаком АОС-5302 с широкоформатным дисплеем рассмотрен ниже.

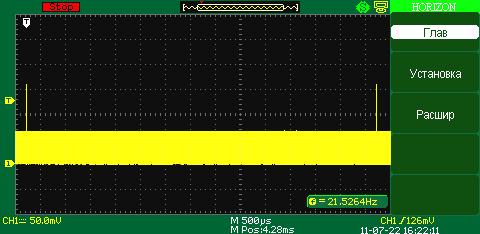

Первый скриншот показывает экран с базовым сигналом. Видно, что в основном сигнале присутствует импульс и этот участок необходимо рассмотреть более подробно.

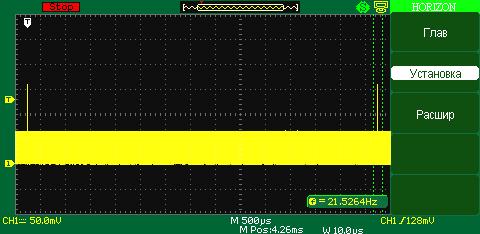

На втором скриншоте показана установка фрагмента окна, который необходимо рассмотреть

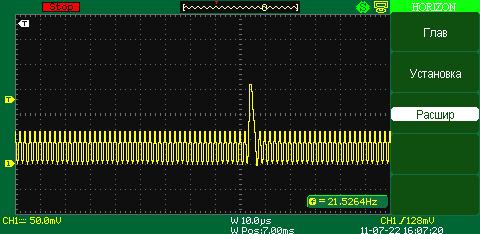

Третий скриншот иллюстрирует увеличенный фрагмент базовой осциллограммы в котором можно детально рассмотреть, как сам импульсный, так и основной сигнал и увидеть те особенности, которые не видны в обычном режиме просмотра
