Площадь (Area)

Одним из видов автоматических измерений в цифровых осциллографах, относящегося к производному виду измерения от амплитуды и времени, является определение площади под кривой осциллограммы. Площадь сигнала соответствует сумме значений сигнала от первой до последней точки измерения относительно нулевого уровня, умноженной на интервал времени между крайними точками. Значения, большие нуля, измеряемые над уровнем потенциала земли, дают положительный вклад в площадь, значения, меньшие нуля, измеряемые ниже потенциала земли, – отрицательный. Площадь под всей осциллограммой или стробированной зоной выражается в вольт-секундах.

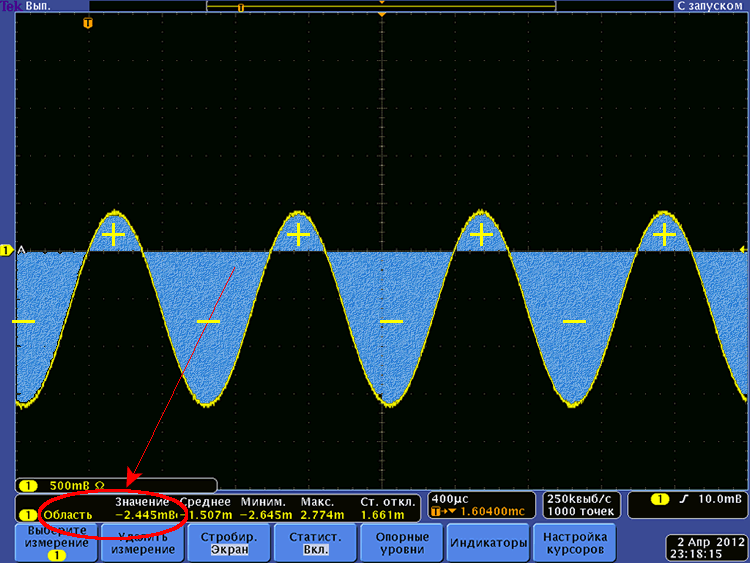

На иллюстрации ниже приведена осциллограмма сигнала синусоидальной формы с изменяющейся постоянной составляющей. Площадь сигнала выделена голубым цветом. Вычисленное значение площади под осциллограммой индицируется в зоне отображения результатов измерений.
