Площадь цикла (Cycle area)

Об Энциклопедии измерений
Поиск:

Одним из видов автоматических измерений в цифровых осциллографах, относящегося к производному виду измерения от амплитуды и времени, является определение площади под одним (например, первым) циклом осциллограммы. Площадь цикла соответствует сумме значений сигнала от первой до последней точки цикла относительно нулевого уровня, умноженной на интервал времени между крайними точками цикла. Значения, большие нуля, измеряемые над уровнем потенциала земли, дают положительный вклад в площадь, значения, меньшие нуля, измеряемые ниже потенциала земли, – отрицательный. Площадь цикла осциллограммы выражается в вольт-секундах.

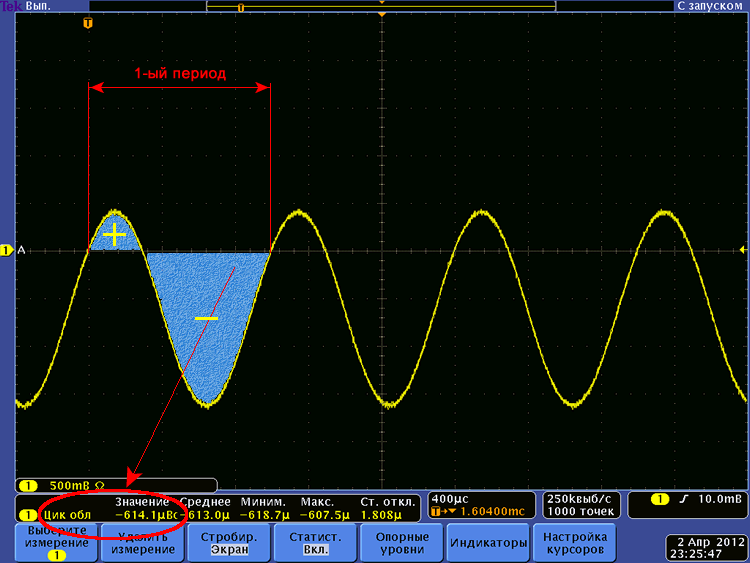

На иллюстрации ниже приведена осциллограмма сигнала синусоидальной формы с изменяющейся постоянной составляющей. Площадь первого цикла сигнала выделена голубым цветом. Вычисленное значение площади под первым циклом осциллограммы индицируется в зоне отображения результатов измерений.
