Запуск по ранту

Об Энциклопедии измерений
Поиск:

Запуск по ранту – это запуск по импульсу положительной или отрицательной полярности имеющего меньший уровень, чем все остальные импульсы регистрируемого сигнала. Запуск записи по ранту осуществляется только по импульсу входного сигнала положительной или отрицательной полярности, амплитуда которого попадает в ограниченный пользователем диапазон, т. е. по условию: импульс пересекает 1-й заданный пороговый уровень по напряжению, и, не пересекая 2-й заданный пороговый уровень, пересекает 1-й пороговый уровень в обратном направлении. В данном режиме можно также задавать длительность ранта, как второе условие запуска. Этот вид синхронизации может быть полезен при поиске неисправностей, связанных с ошибками проектирования узлов схем с цифровыми ключами.

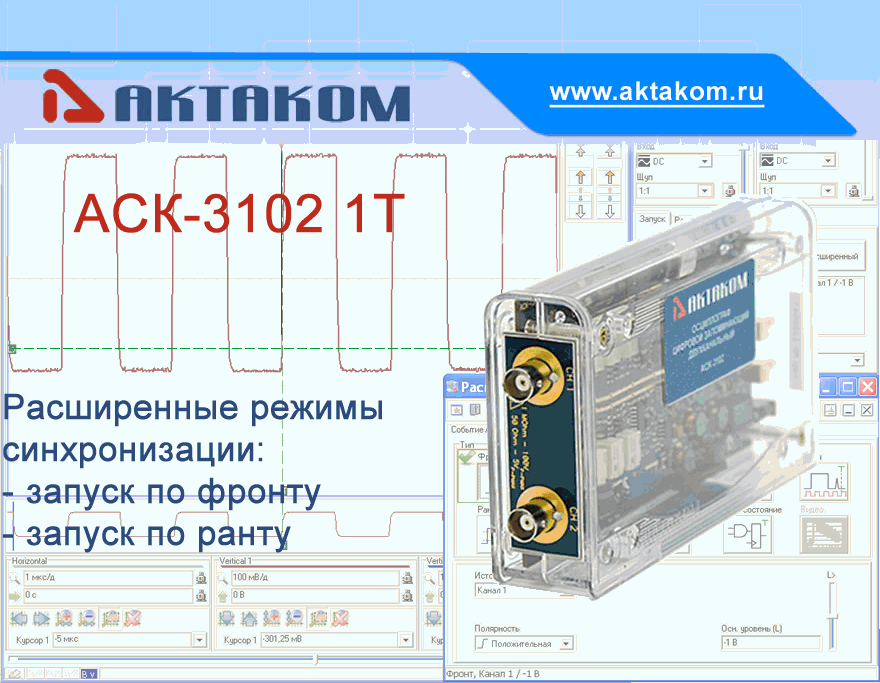

Анимация ниже демонстрирует режим записи по ранту отрицательной полярности длительностью больше 500 нс осциллографом АКТАКОМ АСК-3102 1Т. Как видно из осциллограммы, сигнал имеет несколько аномалий, удовлетворяющих установленному требованию по запуску.

См. также статью Синхронизация по ранту
