Последовательный запуск

Об Энциклопедии измерений
Поиск:

Последовательный запуск позволяет выполнять синхронизацию не только с помощью основной системы запуска (А), но и в сочетании основного запуска (А) и запуска с задержкой (В) для синхронизации по последовательным событиям. Последовательный запуск по событию В после события А осуществляется следующим образом. После того, как произошло событие А, система синхронизации ожидает событие В, выполняет синхронизацию и после регистрации отображает записанный сигнал. Источниками событий А и В могут быть фронты сигналов по входным каналам 1, 2 и входа внешней синхронизации. Фаза запуска по событию В может быть основана на задержке по времени, по количеству подсчитанных событий или по сочетании задержки по времени и количеству событий. Данные три варианта последовательного запуска проиллюстрированы ниже.

Запуск по событию В после события А по времени

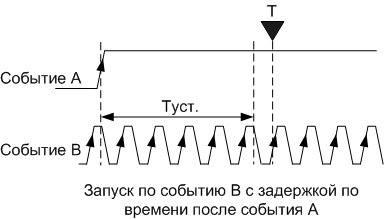

Данный вид запуска проиллюстрирован на рисунке ниже. По событию А прибор подготавливается к запуску и начинает отсчет заданного интервала времени задержки Туст. По истечении времени задержки по первому фронту события В формируется сигнал запуска (на рис. обозначен треугольником с буквой Т) и начинается регистрация входного сигнала.

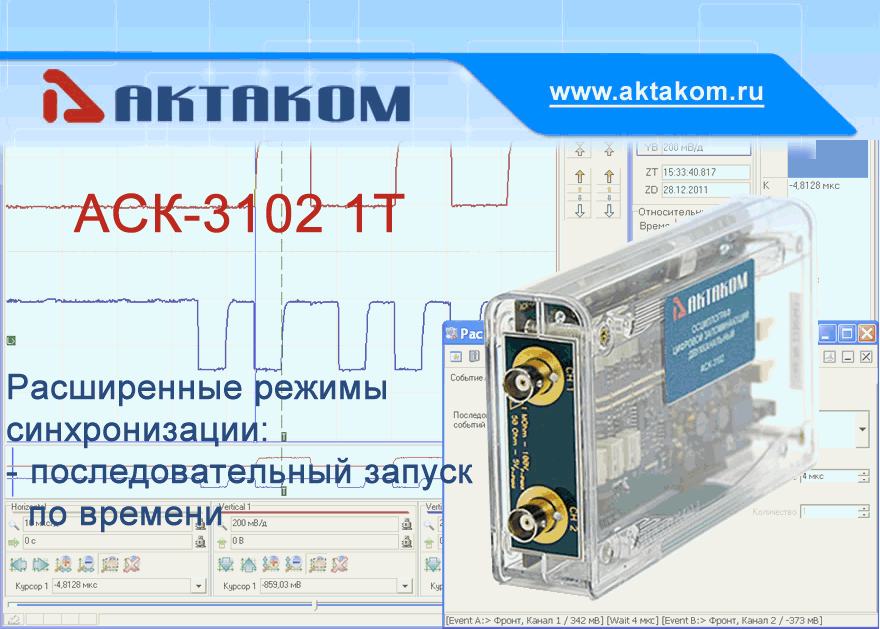

Анимация ниже демонстрирует пример запуска по событию В после события А по времени прибором АКТАКОМ АСК-3102 1Т, где условиями запуска являются: первый восходящий фронт сигнала на входе канала 2 (событие В) по истечении времени задержки после восходящего фронта сигнала на входе канала 1 (событие А). Запуск производится при трех различных значениях времени задержки: 4 мкс, 18 мкс и 35 мкс.

Запуск по количеству событий В после события А

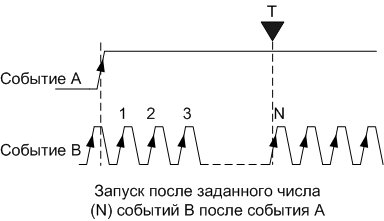

Данный вид запуска проиллюстрирован на рисунке ниже. По событию А прибор подготавливается к запуску и начинает подсчет заданного количества событий В, обозначенного N. По приходу N-ого фронта события В формируется сигнал запуска (на рис. обозначен треугольником с буквой Т) и начинается регистрация входного сигнала.

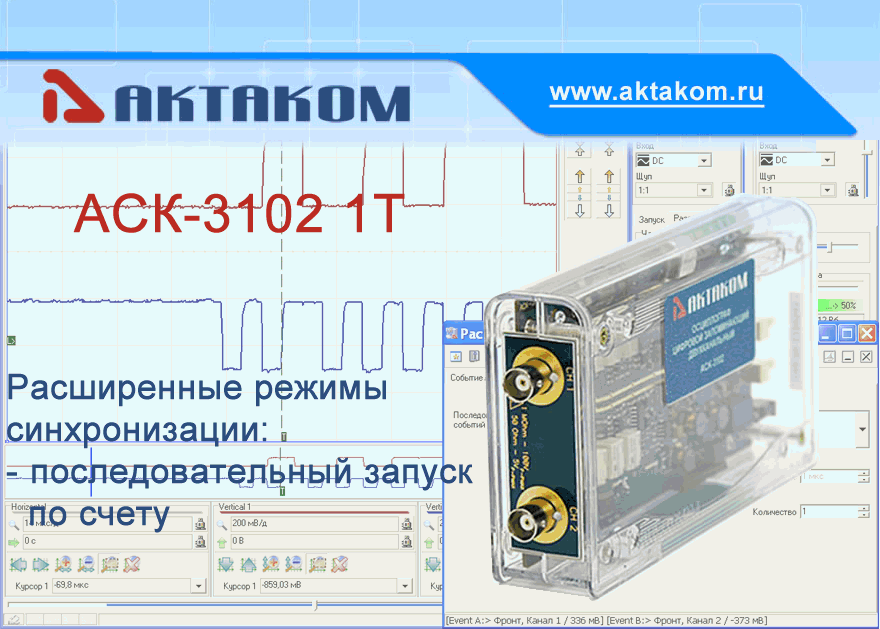

Анимация ниже демонстрирует пример запуска по количеству событий В после события А прибором АКТАКОМ АСК-3102 1Т, где условиями запуска являются: N-ый восходящий фронт сигнала на входе канала 2 (событие В) после восходящего фронта сигнала на входе канала 1 (событие А). N задано тремя различными значениями 1, 4 и 6.

Запуск по количеству событий В после события А по времени

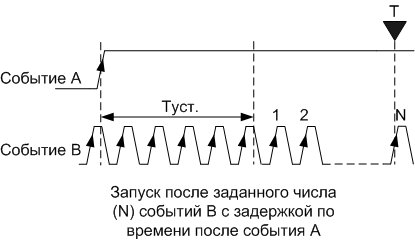

Данный вид запуска проиллюстрирован на рисунке ниже. По событию А прибор подготавливается к запуску и начинает отсчет заданного интервала времени задержки Туст. По истечении времени задержки инициируется подсчет заданного количества событий В, обозначенного N. По приходу N-ого фронта события В формируется сигнал запуска (на рис. обозначен треугольником с буквой Т) и начинается регистрация входного сигнала.

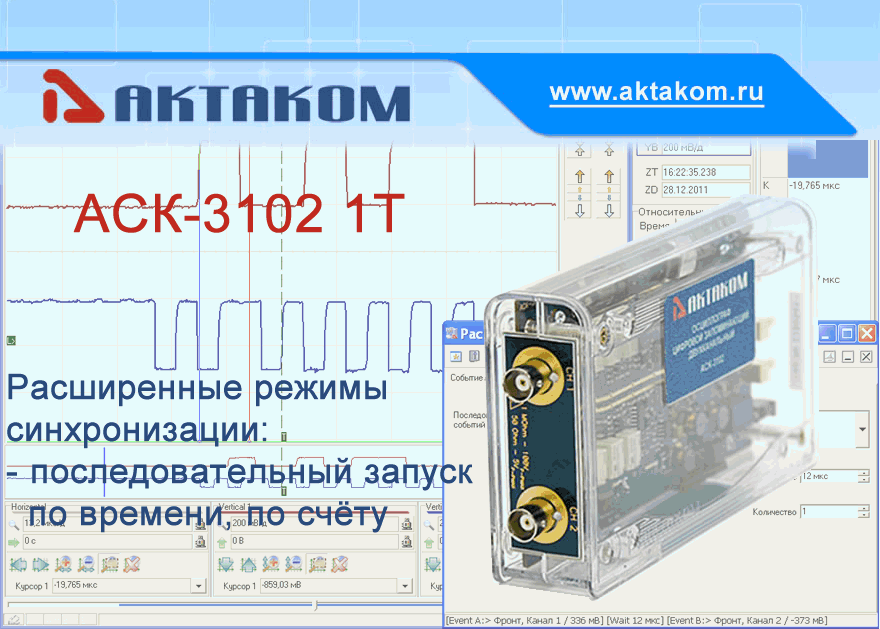

Анимация ниже демонстрирует пример запуска по количеству событий В после события А по времени прибором АКТАКОМ АСК-3102 1Т, где условиями запуска являются: N-ый восходящий фронт сигнала на входе канала 2 (событие В) по истечении времени задержки после восходящего фронта сигнала на входе канала 1 (событие А). Последовательно заданы следующие параметры запуска: задержка - 12 мкс, значение N = 1; задержка - 12 мкс, значение N = 3; задержка - 33 мкс, значение N = 3.
