Осциллографы серии DS4000 и MSO4000 включены в Госреестр СИ

06.11.2013

По результатам испытаний получены свидетельства об утверждении типа средств измерений на цифровые осциллографы Rigol DS4000 и MSO4000 (внесены в Госреестр СИ).

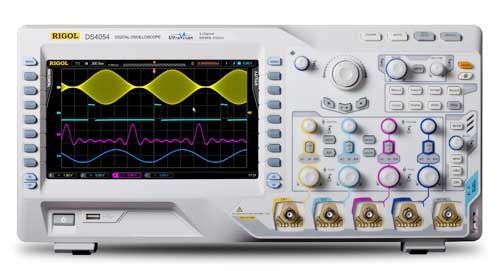

Осциллографы серии DS4000 представлены 16 моделями: DS4012 (100МГц, 2 канала), DS4012A, DS4014 (100МГц, 4 канала), DS4014A, DS4022 (200МГц, 2 канала), DS4022A, DS4024 (200МГц, 4 канала), DS4024A, DS4032 (350МГц, 2 канала), DS4032A, DS4034 (350МГц, 4 канала), DS4034A, DS4052 (500МГц, 2 канала), DS4052A, DS4054 (500МГц, 4 канала), DS4054A.

Для удобства работы с осциллограммами в осциллографах серии DS4000 применена новая инновационная технология UltraVision, что позволило обеспечить:

  • высокую скорость захвата осциллограмм (до 110000 осц./сек)
  • большую глубину записи до 140 млн.точек (70 миллионов точек на канал) и многоуровневую систему градаций яркости (256 градаций) при отображении сигнала
  • 256 градаций яркости при отображении сигнала
  • автоматическую регистрацию до 200 000 кадров

В осциллографах Rigol серии DS4000 используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других. Особенно хочется отметить возможность запуска для последовательных шин: I2C, RS-232/UART, а также SPI, CAN, USB и ряда других типов запуска.

В цифровых осциллографах Rigol серии DS4000 предусмотрены большие возможности по математическим операциям над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR ) и автоматическим измерениям со статистической обработкой информации.

Также имеется возможность просмотра истории измерений (построение тренда).

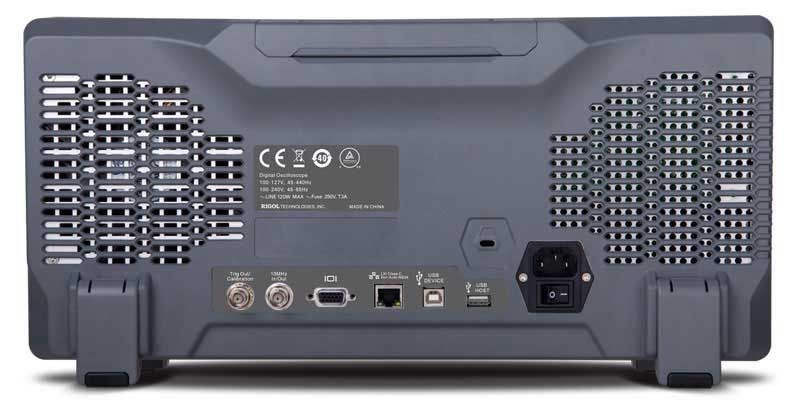

Все осциллографы Rigol серии DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail/Fast/GND/Calibration).

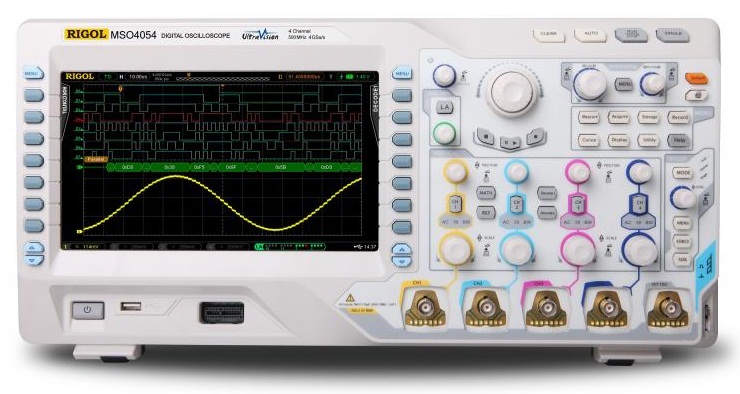

Серия MSO4000 выпускается в 16 модификациях: MSO4012 (100МГц, 2 аналоговых канала, 16 цифровых), MSO4012A, MSO4014 (100МГц, 4 аналоговых канала, 16 цифровых), MSO4014A, MSO4022 (200МГц, 2 аналоговых канала, 16 цифровых), MSO4022A, MSO4024 (200МГц, 4 аналоговых канала, 16 цифровых), MSO4024A, MSO4032 (350МГц, 2 аналоговых канала, 16 цифровых), MSO4032A, MSO4034 (350МГц, 4 аналоговых канала, 16 цифровых), MSO4034A, MSO4052 (500МГц, 2 аналоговых канала, 16 цифровых), MSO4052A, MSO4054 (500МГц, 4 аналоговых канала, 16 цифровых), MSO4054A.

Регистрационный номер: 54988-13
Срок действия свидетельств – до 30 сентября 2018.
