Новинка! Векторный анализатор цепей Tektronix серии TTR500

02.06.2017

Компании Tektronix, мировой лидер в производстве измерительный техники, представила новую революционную разработку.

Новый 2-портовый 2-канальный векторный анализатор цепей (ВАЦ) серии TTR500 составляет конкуренцию лучшим настольным аналогам и предлагается к поставке по цене на 40 % ниже! Прибор демонстрирует лучшую производительность в РЧ-диапазоне по ключевым параметрам, таким как динамический диапазон, а также имеет встроенный разветвитель питания.

Анализатор позволяет выполнять повседневные измерения с точностью и надёжностью, свойственной приборам Tektronix, без расходов на дорогостоящее оборудование. В новом USB-анализатор цепей серии TTR500 есть все функции и характеристики, которые должны быть в 2-портовом ВАЦ, среди которых можно выделить

• Диапазон частот: от 100 кГц до 3 ГГц (TTR503A) / до 6 ГГц (TTR506A)
• Динамический диапазон: больше 122 дБ
• Зашумлённость графика: до 0,008 дБ ср.кв.
• Выходная мощность: от -50 до +7 дБм
• Измерение всех четырех S-параметров (от 2 портов по 2 каналам)

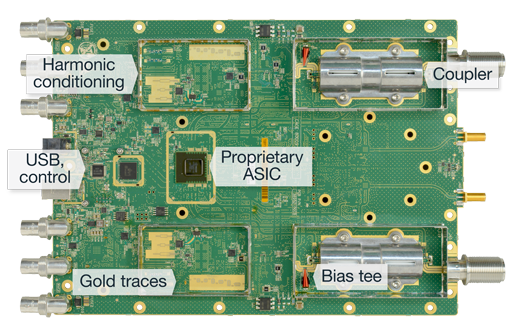

В ВАЦ серии TTR500 встроены шесть приёмников и два источника РЧ-сигналов, которые компактно размещены на фирменной специализированной ИС (ASIC).


За счёт запатентованной технологии и инновационной архитектуры, ВАЦ серии TTR500 по характеристикам соответствует уровню настольных ВАЦ, но при цене на 40 % ниже и габаритах и весе в 7 раз меньше аналогичных приборов.

К основным преимущества такого решения можно отнести

• Повышение надёжности за счёт встраивания РЧ-компонентов в специализированную ИС
• Потребляемая мощность 13 Вт означает отсутствие шумящих вентиляторов и низкое энергопотребление
• Запатентованный метод цифровой обработки сигналов для расширения динамического диапазона
• Стандартная гарантия 3 года

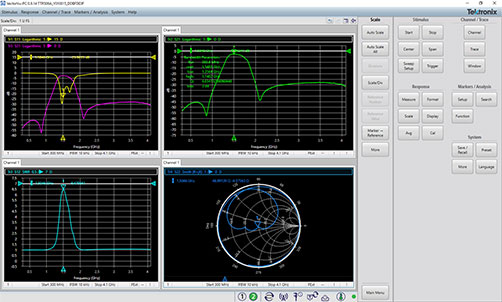

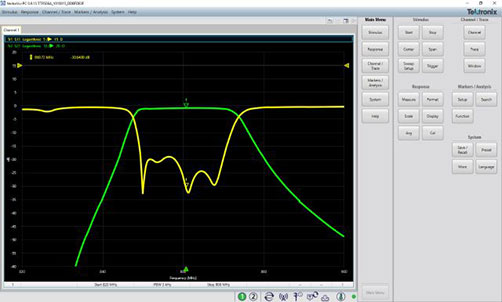

Векторный анализатор цепей TTR500 может измерять все четыре S-параметра (от 2 портов по 2 каналам) в виде коэффициента стоячей волны (КСВ) и импеданса в комплексной форме. При помощи широко применяемого пользовательского интерфейса можно легко включать, перетаскивать, привязывать маркеры к диаграммам Вольперта-Смита или другим трассам и удалять их, упрощая анализ измерений.



Стандартизованный в промышленности интерфейс позволяет ускорить ввод в эксплуатацию и сэкономить время на тестирование устройств пользователя. ПО VectorVu-PC обеспечивает привычный вид и функции при контроле и калибровке приборов с использованием любых настольных или переносных ПК с ОС Windows. Что касается систем автоматического тестирования, для эксплуатируемых типовых ВАЦ предлагается программная поддержка, чтобы упростить их интеграцию в существующие системы тестирования.



Кроме того, прибор имеет:

• Возможность работы ПО VectorVu-PC в режиме оффлайн для анализа сохранённых данных
• Формат выдаваемых файлов совместим с типовыми инструментами моделирования при автоматизированном проектировании электронных приборов (EDA)
• Импорт/экспорт S-параметров в виде файлов формата Touchstone (SNP-файлы)
• Набор команд SCPI совместим с таковым для классических векторных анализаторов цепей


Благодаря компактному форм-фактору (CFX) и невысокой цене анализатора TTR500, любая компания может приобрести его каждому инженеру для повышения эффективности работы и сокращения простоев.

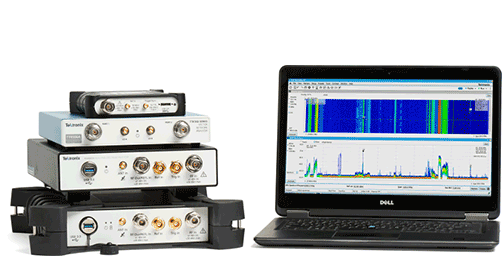

Руководствуясь успехом USB-анализаторов спектра реального времени, компания применила те же инновационные решения и проверенный форм-фактор к ВАЦ серии TTR500. Канал USB помогает разделить сбор результатов измерений и анализ, обеспечивая ряд преимуществ.

• Возможность быстрого обновления до уровня новейших компьютерных технологий только за счёт замены ПК
• Выбор наиболее удобного для поставленных задач размера экрана: на планшете, ноутбуке или внешнем мониторе
• Использование собственной копии VectorVu-PC с сохранением своих предварительных настроек, структуры файлов и других выбранных настроек
• Удобный способ передачи файлов через обычную сеть ПК с ОС Windows для задач, связанных с проектированием электронных приборов (EDA)
• Повышение надёжности за счёт устранения распространённых причин сбоев прибора — дисплеев, ручек управления и процессоров

Новый USB-анализатор цепей серии TTR500 будет полезен специалистам, которые проектируют, создают и производят РЧ-компоненты, такие как фильтры, кабели, микшеры, коннекторы, антенны, усилители и аттенюаторы, чтобы обеспечить высокую точность характеристик, для проверок, поиска и устранения неполадок Доступный векторный анализатор цепей может быть использован и для обучения, позволяя студентам проводить больше практических занятий со стандартным промышленным прибором для тестирования.

Приобрести новые векторные USB-анализаторы цепей Tektronix можно у официального дистрибьютора Tektronix на территории РФ - ЗАО НПП Эликс

www.eliks.ru
