Холдинг "Информтест" анонсирует новый цифровой осциллограф МОСЦ-6

Холдинг "Информтест" анонсирует новый цифровой осциллограф МОСЦ-6

06.10.2011

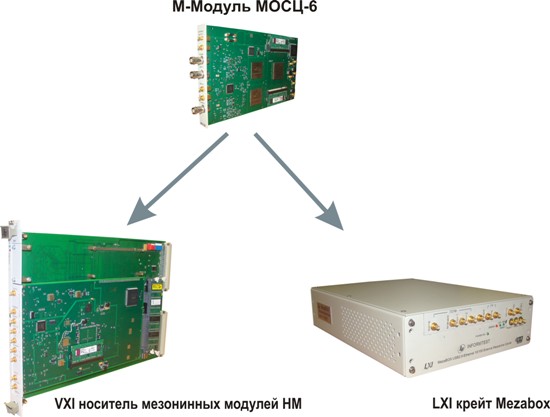

МОСЦ-6 является первым российским осциллографом, имеющим прямую частоту дискретизации (АЦП 8bit), 5 Гигасемплов на канал. М-модуль МОСЦ-6 преднaзнaчен для работы в составе информационных измерительных систем на основе мaгистрaли VXI-bus в качестве цифрового осциллографа. М-модуль выполнен в виде мезонина тройной ширины, устанавливается на носитель мезонинов и соединяется с ним по локальной информационной магистрали.

Так же МОСЦ-6 предназначен для работы в LXI крейте Мезабокс-1 и соединяется с компьютером по LAN или USB 2.0.

М-модуль имеет 2 измерительных канала. Каждый измерительный канал может производить измерение входного сигнала с максимальным размахом от минус 50 В до +50 В. Весь диапазон измерений разбит на 11 диапазонов от ± 25 мВ до ± 50 В. Вертикальное разрешение в каждом диапазоне (разрядность АЦП) составляет 8 разрядов. Минимальный период дискретизации для каждого измерительного канала равен 200 пс, что соответствует максимальной частоте дискретизации 5 ГГц. В модуле предусмотрено управление периодом дискретизации. Полная развёртка определяется периодом дискретизации и максимальным объёмом ОЗУ, который составляет 512 Мбайт (512 М отсчётов) на канал.

Полоса пропускания измерительного канала – не менее 900 МГц. В модуле предусмотрено ограничение полосы пропускания при помощи управляемого аналогового ФНЧ с верхними границами 300 МГц и 20 МГц. Включение фильтра осуществляется программно.

Модуль имеет канал синхронизации, предназначенный для синхронизации работы осциллографа от внешнего сигнала запуска. Максимальный размах входного сигнала от минус 5 В до +5 В. Уровень синхронизации задаётся программно.

Для взаимной синхронной работы нескольких модулей МОСЦ-6, объединённых в систему, предусмотрен отдельный SMB-разъем на лицевой панели, через который модуль может выдавать сигнал запуска.

Предусмотрена работа от внешнего генератора синхроимпульсов частотой 10 МГц, которая преобразуется модулем в тактовую частоту 2,5 ГГц. Это необходимо для взаимной синхронизации нескольких осциллографов от одного генератора. В качестве генератора синхроимпульсов может выступать также один из осциллографов. Для синхронизации предусмотрено 2 отдельных SMB-разъема на лицевой панели: один для входа частоты, другой – для выхода.

Имеется встроенный генератор калибровочных сигналов, позволяющий осуществлять автокалибровку и самоконтроль модуля.

Предварительные технические характеристики

Параметры измерительных входов

  • Число измерительных каналов – 2.
  • Максимальный размах измеряемого сигнала – от минус 50 В до +50 В.
  • Диапазоны входного сигнала измерительных входов: ±25 мВ, ±50 мВ, ±100 мВ, ±250 мВ, ±500 мВ, ±1 В, ±2.5 В, ±5 В, ±10 В, ±20 В, ±50 В.
  • Разрешающая способность по измерительным каналам 8 бит.
  • Приведенная погрешность измерения - не более ± 1.5%.
  • Входное сопротивление измерительных каналов (устанавливается программно):
    - 50 Ом (максимальное неразрушаемое напряжение входного сигнала ± 7,5 В);
    - 1 МОм (максимальное неразрушаемое напряжение входного сигнала ± 100 В).
  • Максимальная частота дискретизации - 5 ГГц (в двухканальном режиме) или 10 ГГц (в одноканальном режиме).
  • Полоса пропускания каналов по уровню минус 3 дБ (с отключённым ФНЧ), не менее:
    - 900 МГц (при входном сопротивлении 50 Ом),
    - 400 МГц (при входном сопротивлении 1 МОм).

Точность внутреннего источника опорной частоты не хуже 0.00025% (2,5 ppm).

В модуле предусмотрена возможность программной установки режима входа по постоянному току: открытый или закрытый.

Максимальный объем памяти 512 М отсчетов по каждому из измерительному входов.

Возможность программного ограничения объема данных, регистрируемых за одно измерение от 1К до макс. объема с дискретностью 1 К.

Характеристики запуска

Источники запуска:
- программный;
- внутренний – от любого входа (по порогу запуска);
- от внешнего сигнала;
- от линий TTL.

Параметры запуска:
- ждущий/автомат. режимы, синхронизация от фронта или от среза, по параметрам окна или ранта, по длительности импульса, по количеству запускающих событий;
- установка количества фиксируемых отсчетов до синхронизации (варьируется в диапазоне от 16 до N-16 с шагом 16, где N – длительность развертки в отсчетах).

Подробнее о приборе можно узнать по ссылке http://www.informtest.com/shop/UID_137.html

Холдинг "Информтест"
www.informtest.com
