Прецизионные приборы Keithley включены в ГосРеестр средств измерений

23.05.2012

По результатам положительных испытаний включены в Госреестр средств измерений РФ пикоамперметры Keithley 6487 и калибраторы силы тока (прецизионные источники тока 6220 и 6221). Включением в ГосРеестр Keithley 6487, 6220, 6221 заканчивается очередной этап по сертификации прецизионных приборов Keithley.

Пикоамперметр со встроенным источником питания Keithley 6487 предназначен для измерения малых токов (от 20 фА) с высоким разрешением и обладает высокой скоростью измерения и надежностью в эксплуатации. В то же время, прибор может измерять и значительно более высокие значения токов (до 20 мА), что существенно увеличивает его область применения, например, для анализа датчиков с токовым выходом 4…20 мА. Также, Keithley 6487 имеет встроенный источник питания с выходным напряжением от 200 мкВ до 505 В. В отличие от большинства мультиметров, которые при измерении используют схему шунтирования, в модели Keithley 6487 применена схема обратной связи. Это позволило снизить падение напряжения в измеряемой цепи, создаваемое прибором, до 200 мкВ.


Пикоамперметр/Источник питания 6487

Напоминаем, что в Государственный Реестр средств измерений включен также пикоамперметр Keithley 6485.

Калибраторы силы тока Keithley 6220 (источник постоянного тока) и 6221 (источник постоянного и переменного тока) являются одноканальными моделями. Они предназначены для работы на постоянном токе в диапазоне от 2 нА до 100 мА с разрешением от 100 фА. При этом мининимальный шум всего 80 фА скз!!! Кроме того, Keithley 6221 имеет встроенный генератор переменного тока с диапазоном 4 пА...210 мА (частота 1 мГц...100 кГц) и разрешением 16 бит, а минимальный шум составляет всего 50 пАскз!!!


Система измерений дельта-методом 6221/2182A

При тестировании и изменении современных электронных устройств со сверхнизким энергопотреблением, требуются прецизионные источники питания с малой величиной выходного тока. Низкие токи создают трудность при измерениях – небольшую величину падения напряжения на тестируемых устройствах. Соответственно, для решения подобных задач оптимально подходят высокоточные источники питания Keithley 6220 или Keithley 6221 в сочетании с нановольтметром Keithley 2182A. Простая схема подключения приборов в такой измерительной системе исключает проблемы связанные с изоляцией и токовыми шумами. Измерительная система Keithley 6220/2182A позволяет осуществлять измерения дельта-методом. Кроме того, измерительная система Keithley 6221/2182A позволяет работать также в импульсных режимах.

Такая система может применяться для:

- Измерения сопротивления в широком диапазоне
- Снятия импульсных ВАХ
- Измерения дифференциальной проводимости (для нелинейных туннельных устройств и низкотемпературных устройств)
- Применяться в области нанотехнологий. Измерение сопротивления без рассеивания существенной мощности на тестируемом устройстве, что не приводит к искажениям результатов и порче тестируемых устройств.

При использовании дельта-метода источник тока меняет полярность и засинхронизированный с ним (через интерфейс TriggerLink) нановольтметр производит замеры на каждой полярности. Смена полярности с частотой 24 Гц исключает влияние постоянной составляющей термо-ЭДС, возникающей при проведении измерений, а также ее временных флуктуаций.

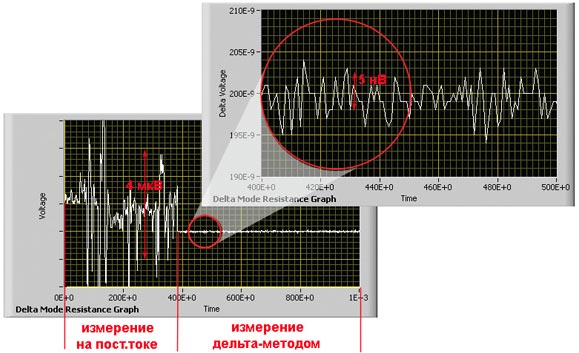

Результат измерения при помощи измерительной системы Keithley 6220/2182A
дельта-методом сопротивления 10 мОм при тестовом токе 20 мкА
